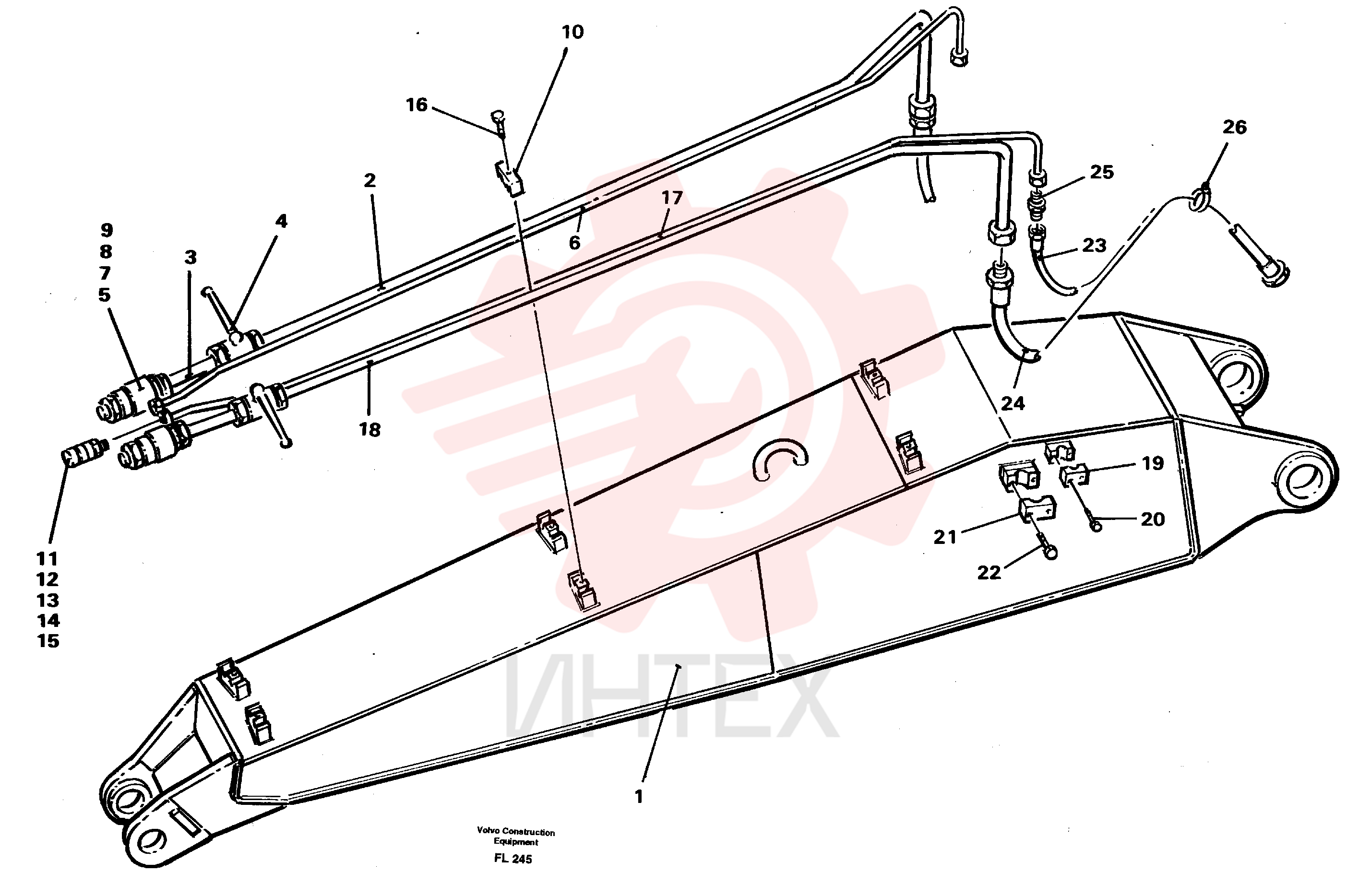

VOE 14246852 Стрела (часть 1)

VOE 14246852 Стрела (часть 1)

VOE 14246852 Стрела (часть 1)

1 VOE 14246852

  • VOE 14246852 - Стрела

2 VOE 14262362

  • VOE 14262362 - Трубка в сборе

3 VOE 14244885

  • VOE 14244885 - Трубка в сборе

4 VOE 14210903

  • VOE 14210903 - Кран шаровой

4 VOE 14210903

  • VOE 14210903 - Кран шаровой

5 VOE 14210940

  • VOE 14210940 - Муфта включения
  • HONA/FEMALE

5 VOE 14210940

  • VOE 14210940 - Муфта включения
  • HONA/FEMALE

6 VOE 14262361

  • VOE 14262361 - Трубка

7 VOE 14210942

  • VOE 14210942 - Крышка пылезащитная
  • HONA/FEMALE

7 VOE 14210942

  • VOE 14210942 - Крышка пылезащитная
  • HONA/FEMALE

8 VOE 14210941

  • VOE 14210941 - Ниппель вставной
  • HANE/MALE

8 VOE 14210941

  • VOE 14210941 - Ниппель вставной
  • HANE/MALE

9 VOE 14210943

  • VOE 14210943 - Крышка пылезащитная
  • HANE/MALE

9 VOE 14210943

  • VOE 14210943 - Крышка пылезащитная
  • HANE/MALE

10 VOE 14230078

  • VOE 14230078 - Крышка

11 VOE 14012423

  • VOE 14012423 - 14012423

12 VOE 4854134

  • VOE 4854134 - Соединение быстроразъемное

12 VOE 4854134

  • VOE 4854134 - Соединение быстроразъемное

13 VOE 11147583

  • VOE 11147583 - Крышка пылезащитная

14 VOE 4880624

  • VOE 4880624 - Соединение быстроразъемное

14 VOE 4880624

  • VOE 4880624 - Соединение быстроразъемное

15 VOE 11147584

  • VOE 11147584 - Крышка пылезащитная

15 VOE 11147584

  • VOE 11147584 - Крышка пылезащитная

16 VOE 13970972

  • VOE 13970972 - Винт с шестигранной головкой

16 VOE 13970972

  • VOE 13970972 - Винт с шестигранной головкой

17 VOE 14262360

  • VOE 14262360 - Трубка

18 VOE 14262359

  • VOE 14262359 - Трубка

19 VOE 14240722

  • VOE 14240722 - Зажим для труб

20 VOE 973244

  • VOE 973244 - Винт с шестигранной головкой

20 VOE 973244

  • VOE 973244 - Винт с шестигранной головкой

21 VOE 14041530

  • VOE 14041530 - Зажим для труб

22 VOE 13970954

  • VOE 13970954 - Винт с шестигранной головкой

22 VOE 13970954

  • VOE 13970954 - Винт с шестигранной головкой

23 VOE 14056270

  • VOE 14056270 - Шланг гидравлический

23 VOE 14056270

  • VOE 14056270 - Шланг гидравлический

24 VOE 14046384

  • VOE 14046384 - Шланг гидравлический

24 VOE 14046384

  • VOE 14046384 - Шланг гидравлический

25 VOE 14012404

  • VOE 14012404 - 14012404

25 VOE 14012404

  • VOE 14012404 - Фитинг

26 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

26 VOE 4881440

  • VOE 4881440 - Стяжка кабельная
