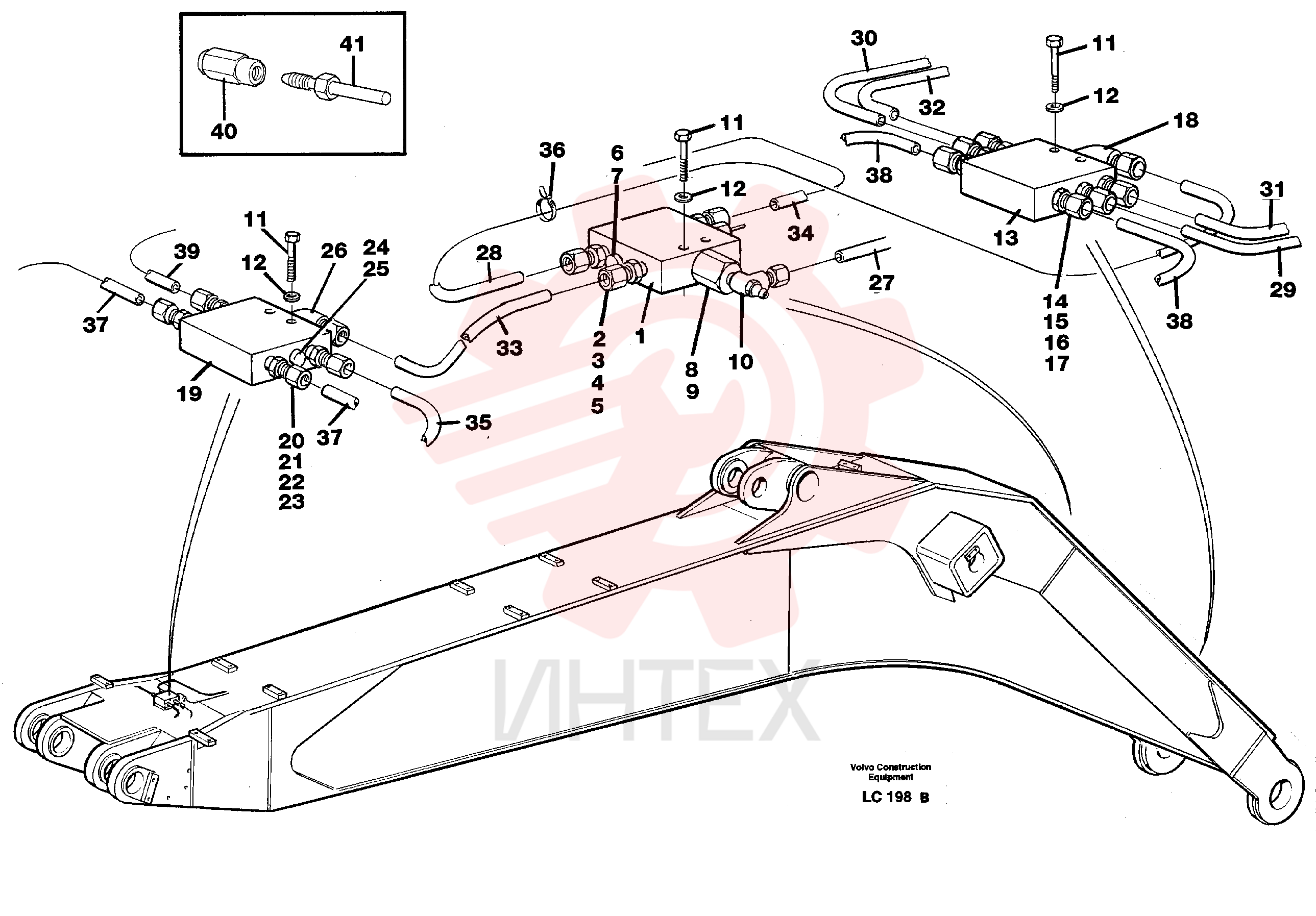

VOE 14214025 Блок распределительный (часть 1)

VOE 14214025 Блок распределительный (часть 1)

VOE 14214025 Блок распределительный (часть 1)

1 VOE 14214025

  • VOE 14214025 - Блок распределительный

2 VOE 14214031

  • VOE 14214031 - Втулка обжимная

3 VOE 14214028

  • VOE 14214028 - Корпус клапана

4 VOE 14100379

  • VOE 14100379 - Втулка обжимная

5 VOE 14214029

  • VOE 14214029 - Гайка колпачковая

6 VOE 14214032

  • VOE 14214032 - Винт установочный

7 VOE 14214033

  • VOE 14214033 - Шайба медная

8 VOE 14052796

  • VOE 14052796 - Втулка переходная

9 VOE 14211855

  • VOE 14211855 - Кольцо уплотнительное

9 VOE 14211855

  • VOE 14211855 - Кольцо уплотнительное

10 VOE 14214027

  • VOE 14214027 - Адаптер

11 VOE 14211418

  • VOE 14211418 - Болт

11 VOE 14211418

  • VOE 14211418 - Болт

12 VOE 14016486

  • VOE 14016486 - Шайба

12 VOE 14016486

  • VOE 14016486 - Шайба

13 VOE 14214022

  • VOE 14214022 - Блок распределительный

14 VOE 14214029

  • VOE 14214029 - Гайка колпачковая

15 VOE 14214031

  • VOE 14214031 - Втулка обжимная

16 VOE 14100379

  • VOE 14100379 - Втулка обжимная

17 VOE 14214028

  • VOE 14214028 - Корпус клапана

18 VOE 11707455

  • VOE 11707455 - Ниппель угловой

18 VOE 11707455

  • VOE 11707455 - Ниппель угловой

19 VOE 14214022

  • VOE 14214022 - Блок распределительный

20 VOE 14214031

  • VOE 14214031 - Втулка обжимная

21 VOE 14214028

  • VOE 14214028 - Корпус клапана

22 VOE 14100379

  • VOE 14100379 - Втулка обжимная

23 VOE 14214029

  • VOE 14214029 - Гайка колпачковая

24 VOE 14214032

  • VOE 14214032 - Винт установочный

25 VOE 14214033

  • VOE 14214033 - Шайба медная

26 VOE 11707455

  • VOE 11707455 - Ниппель угловой

26 VOE 11707455

  • VOE 11707455 - Ниппель угловой

27 VOE 14245246

  • VOE 14245246 - Шланг гидравлический

27 VOE 14245246

  • VOE 14245246 - Шланг гидравлический

28 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)

28 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)

29 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • L = 2900MM

29 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • L = 2900MM

30 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • L = 2400MM

30 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • L = 2400MM

31 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • L = 3300MM

31 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • L = 3300MM

32 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • L = 3000MM

32 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • L = 3000MM

33 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • L = 7000MM

33 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • L = 7000MM

34 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • L = 8000MM

34 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • L = 8000MM

35 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • l = 4000MM

35 VOE 14214036

  • VOE 14214036 - Рукав высокого давления (РВД)
  • l = 4000MM

36 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

36 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

37 VOE 14214037

  • VOE 14214037 - Шланг полиамидный
  • L = 2x1000MM

38 VOE 14214037

  • VOE 14214037 - Шланг полиамидный
  • L = 2x3800MM

39 VOE 14214037

  • VOE 14214037 - Шланг полиамидный
  • L = 3500MM

40 VOE 14214038

  • VOE 14214038 - Втулка

40 VOE 14214038

  • VOE 14214038 - Втулка (распорная)

41 VOE 14214039

  • VOE 14214039 - Шпилька

41 VOE 14214039

  • VOE 14214039 - Гнездо
