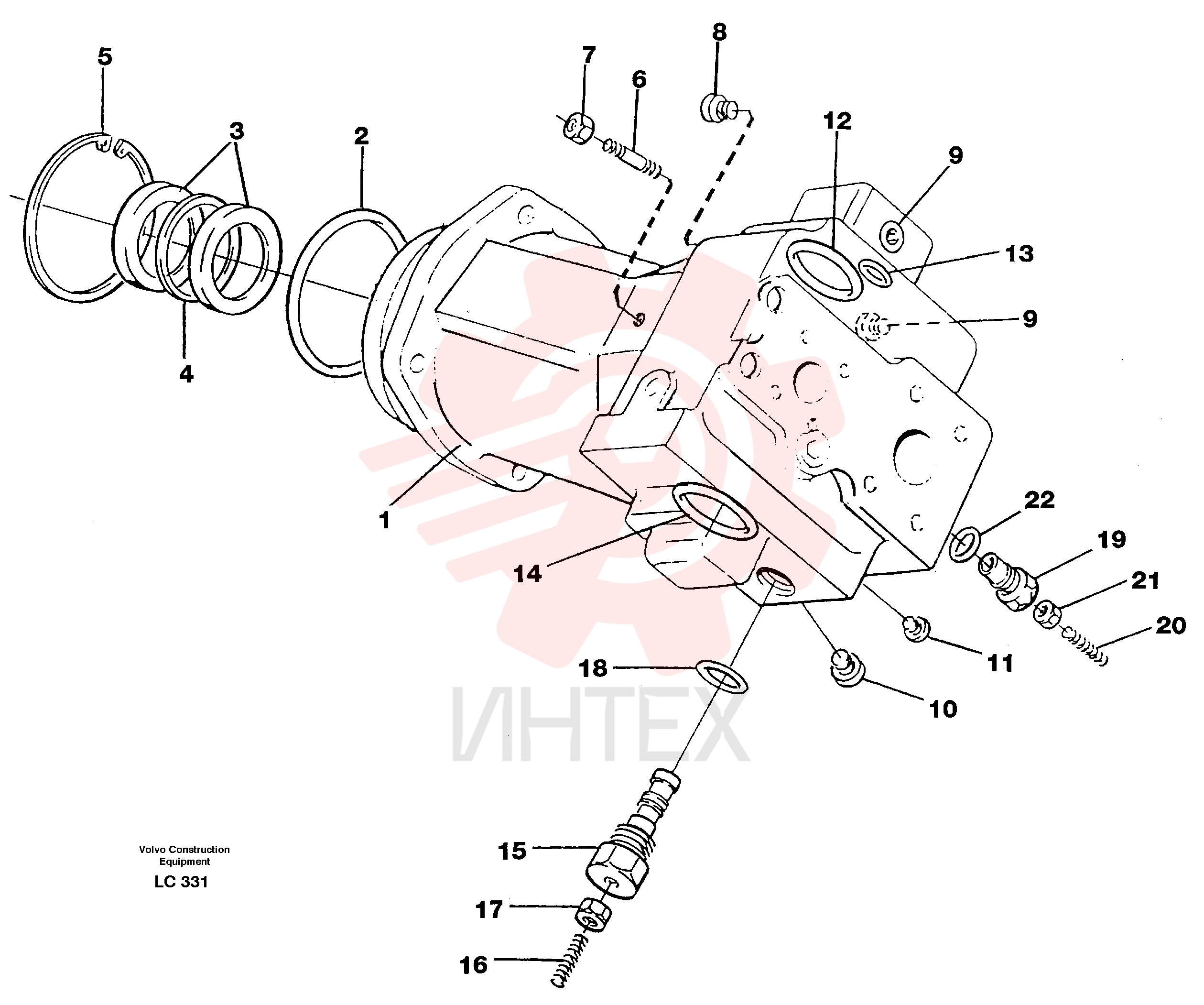

VOE 14214124 Гидронасос (основной насос) (часть 2)

VOE 14214124 Гидронасос (основной насос) (часть 2)

1 VOE 14214124

  • VOE 14214124 - Гидронасос (основной насос)

2 VOE 14211599

  • VOE 14211599 - Кольцо уплотнительное (О-кольцо)

2 VOE 14211599

  • VOE 14211599 - Кольцо уплотнительное (О-кольцо)

3 VOE 14211604

  • VOE 14211604 - Уплотнение радиальное

4 VOE 11702167

  • VOE 11702167 - Шайба опорная

5 VOE 914553

  • VOE 914553 - Кольцо стопорное

5 VOE 914553

  • VOE 914553 - Кольцо стопорное

6 VOE 14212122

  • VOE 14212122 - Винт установочный

6 VOE 14212122

  • VOE 14212122 - Винт установочный

7 VOE 14211726

  • VOE 14211726 - Гайка стопорная

7 VOE 14211726

  • VOE 14211726 - Гайка стопорная

8 VOE 14211625

  • VOE 14211625 - Заглушка трубы

9 VOE 14211624

  • VOE 14211624 - Заглушка трубы

10 VOE 14024814

  • VOE 14024814 - Заглушка трубы

11 VOE 14212125

  • VOE 14212125 - Заглушка трубы

12 VOE 14012295

  • VOE 14012295 - Кольцо уплотнительное (О-кольцо)

12 VOE 14012295

  • VOE 14012295 - Кольцо уплотнительное (О-кольцо)

13 VOE 4880492

  • VOE 4880492 - Кольцо уплотнительное (О-кольцо)

13 VOE 4880492

  • VOE 4880492 - Кольцо уплотнительное (О-кольцо)

14 VOE 14212129

  • VOE 14212129 - Кольцо уплотнительное (О-кольцо)

15 VOE 11702168

  • VOE 11702168 - Клапан регулирующий (распределительный)

16 VOE 11702161

  • VOE 11702161 - Винт стопорный

16 VOE 11702161

  • VOE 11702161 - Винт стопорный

17 VOE 14211724

  • VOE 14211724 - Гайка

18 VOE 14214179

  • VOE 14214179 - Кольцо уплотнительное (О-кольцо)

18 VOE 14214179

  • VOE 14214179 - Кольцо уплотнительное (О-кольцо)

19 VOE 11702169

  • VOE 11702169 - Клапан триммера

20 VOE 14211928

  • VOE 14211928 - Винт регулировочный

21 VOE 14211724

  • VOE 14211724 - Гайка

22 VOE 14214179

  • VOE 14214179 - Кольцо уплотнительное (О-кольцо)

22 VOE 14214179

  • VOE 14214179 - Кольцо уплотнительное (О-кольцо)
