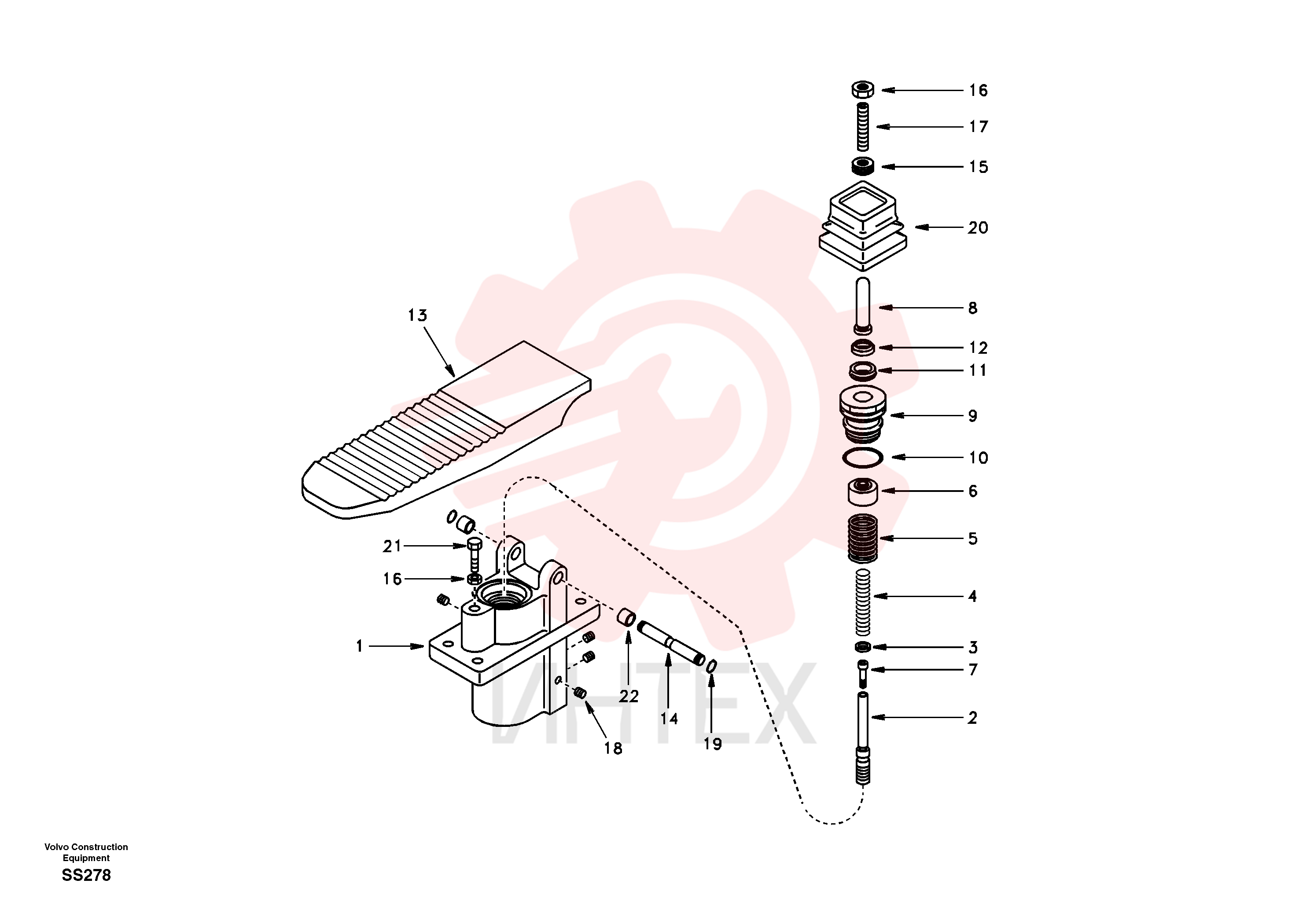

VOE 14521717 Клапан (часть 1)

VOE 14521717 Клапан (часть 1)

— VOE 14521717

  • VOE 14521717 - Клапан
  • Серийный № 4209-

— VOE 14521718

  • VOE 14521718 - Щуп
  • Серийный № 4209-

— SA 7260-00141

  • SA 7260-00141 - Клапан дистанционного управления
  • Серийный № 3001-4208

1 SA 7261-00072

  • SA 7261-00072 - Корпус клапана

2 SA 7263-00013

  • SA 7263-00013 - Ползун

3 SA 7263-00122

  • SA 7263-00122 - Вставка

4 SA 7263-00212

  • SA 7263-00212 - Пружина

5 SA 7263-00200

  • SA 7263-00200 - Пружина

6 SA 7263-00071

  • SA 7263-00071 - Седло

7 VOE 981730

  • VOE 981730 - Винт с внутренним шестигранником

8 SA 7263-00243

  • SA 7263-00243 - Планка
  • Серийный № 3001-4208

9 SA 7263-00021

  • SA 7263-00021 - Крышка

10 SA 9511-22025

  • SA 9511-22025 - Кольцо уплотнительное (О-кольцо)

11 SA 7263-00140

  • SA 7263-00140 - Сальник

12 SA 7263-00130

  • SA 7263-00130 - Сальник

13 SA 7263-00272

  • SA 7263-00272 - Педаль

14 SA 7263-00171

  • SA 7263-00171 - Вал

15 SA 7263-00080

  • SA 7263-00080 - Гайка стопорная

16 SA 9113-10800

  • SA 9113-10800 - Гайка

17 VOE 962939

  • VOE 962939 - Винт установочный

17 VOE 962939

  • VOE 962939 - Винт установочный

18 SA 9415-43012

  • SA 9415-43012 - Пробка (заглушка)

19 SA 9541-01010

  • SA 9541-01010 - Кольцо

20 SA 7263-00041

  • SA 7263-00041 - Чехол гофрированный

21 SA 983254

  • SA 983254 - Болт

22 SA 9611-01008

  • SA 9611-01008 - Втулка

100 VOE 14506653

  • VOE 14506653 - Комплект уплотнений
  • Комплект
