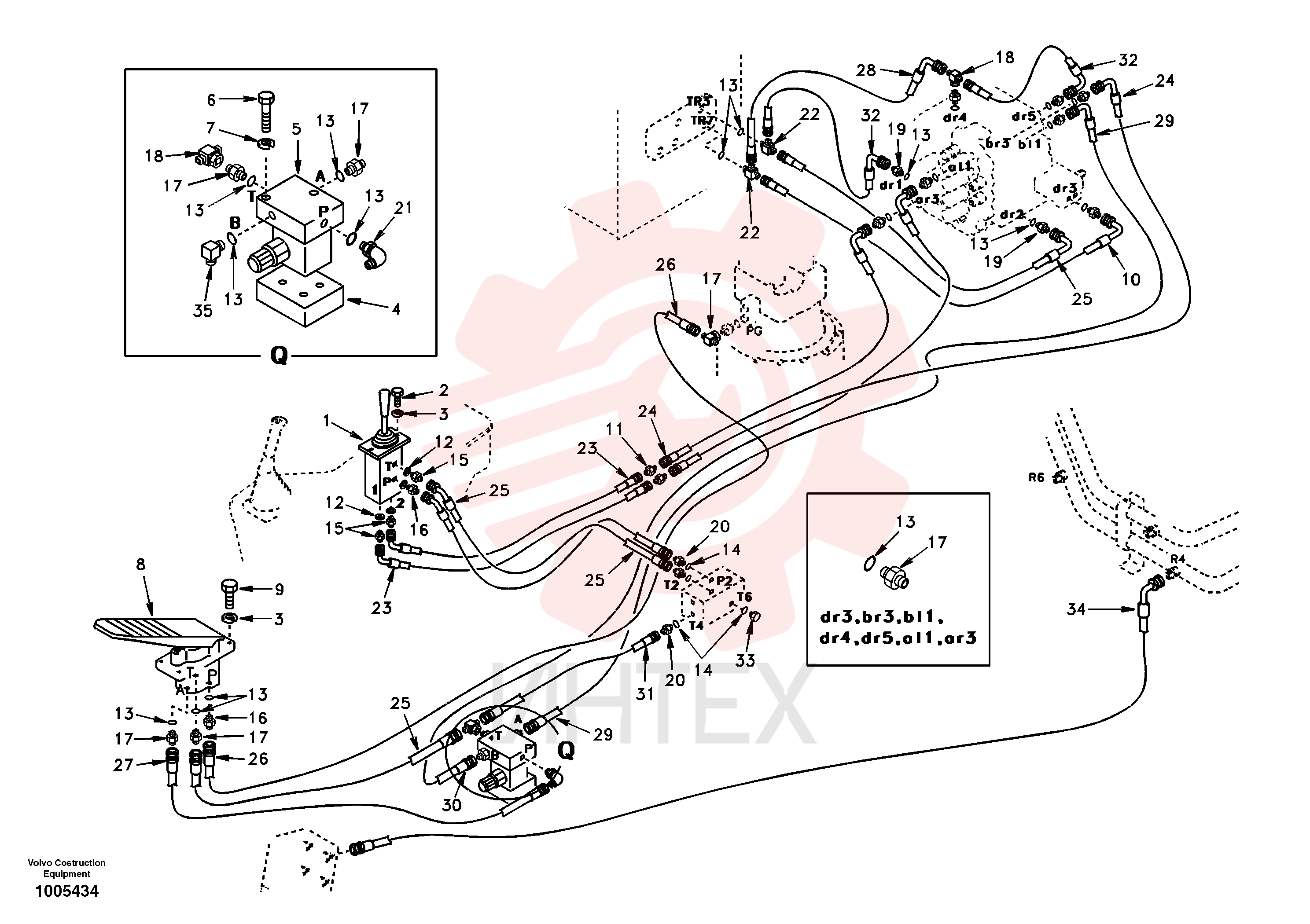

VOE 14521717 Клапан (часть 2)

VOE 14521717 Клапан (часть 2)

— VOE 14521717

  • VOE 14521717 - Клапан
  • Серийный № 4209-

1 SA 1040-74450

  • SA 1040-74450 - Клапан дистанционного управления

2 VOE 983243

  • VOE 983243 - Болт

2 VOE 983243

  • VOE 983243 - Винт с шестигранной головкой

3 VOE 955921

  • VOE 955921 - Шайба пружинная

3 VOE 955921

  • VOE 955921 - Шайба пружинная

4 SA 1040-72252

  • SA 1040-72252 - Клапан встроенный в сборе

5 SA 1148-01600

  • SA 1148-01600 - Пластина

6 SA 9011-20610

  • SA 9011-20610 - Болт

7 VOE 955919

  • VOE 955919 - Шайба пружинная

7 VOE 955919

  • VOE 955919 - Шайба пружинная

8 SA 7260-00141

  • SA 7260-00141 - Клапан дистанционного управления
  • Серийный № 3001-4208

9 VOE 983244

  • VOE 983244 - Винт с шестигранной головкой

9 VOE 983244

  • VOE 983244 - Винт с шестигранной головкой

10 SA 9453-02220

  • SA 9453-02220 - Шланг в сборе

11 SA 9416-11021

  • SA 9416-11021 - Соединитель

11 SA 9416-11021

  • SA 9416-11021 - Соединитель

12 SA 9426-10020

  • SA 9426-10020 - Прокладка

13 SA 9511-12011

  • SA 9511-12011 - Кольцо уплотнительное (О-кольцо)

14 SA 9511-12014

  • SA 9511-12014 - Кольцо уплотнительное (О-кольцо)

15 SA 9412-12020

  • SA 9412-12020 - Соединитель

16 SA 1048-10540

  • SA 1048-10540 - Соединитель

17 SA 9412-11020

  • SA 9412-11020 - Соединитель

18 SA 9411-92180

  • SA 9411-92180 - Тройник

19 SA 9412-11090

  • SA 9412-11090 - Соединитель

20 SA 9412-11130

  • SA 9412-11130 - Соединитель

21 SA 9413-11010

  • SA 9413-11010 - Угольник

22 SA 9411-92350

  • SA 9411-92350 - Тройник

23 SA 9452-02217

  • SA 9452-02217 - Шланг

24 SA 9453-02234

  • SA 9453-02234 - Шланг

24 SA 9453-02234

  • SA 9453-02234 - Шланг

25 SA 9453-02216

  • SA 9453-02216 - Шланг

25 SA 9453-02216

  • SA 9453-02216 - Шланг

26 SA 9453-02240

  • SA 9453-02240 - Шланг в сборе

27 SA 9453-02218

  • SA 9453-02218 - Шланг в сборе

27 SA 9453-02218

  • SA 9453-02218 - Шланг в сборе

28 SA 9453-02210

  • SA 9453-02210 - Шланг

28 SA 9453-02210

  • SA 9453-02210 - Шланг

29 SA 9453-02249

  • SA 9453-02249 - Шланг

30 SA 9453-02254

  • SA 9453-02254 - Шланг в сборе

30 SA 9453-02254

  • SA 9453-02254 - Шланг

31 SA 9451-02218

  • SA 9451-02218 - Шланг в сборе

31 SA 9451-02218

  • SA 9451-02218 - Шланг в сборе

32 SA 9453-02205

  • SA 9453-02205 - Шланг в сборе

32 SA 9453-02205

  • SA 9453-02205 - Шланг в сборе

33 SA 9415-11031

  • SA 9415-11031 - Пробка (заглушка)

34 SA 9453-04140

  • SA 9453-04140 - Шланг

35 SA 9414-11010

  • SA 9414-11010 - Угольник
