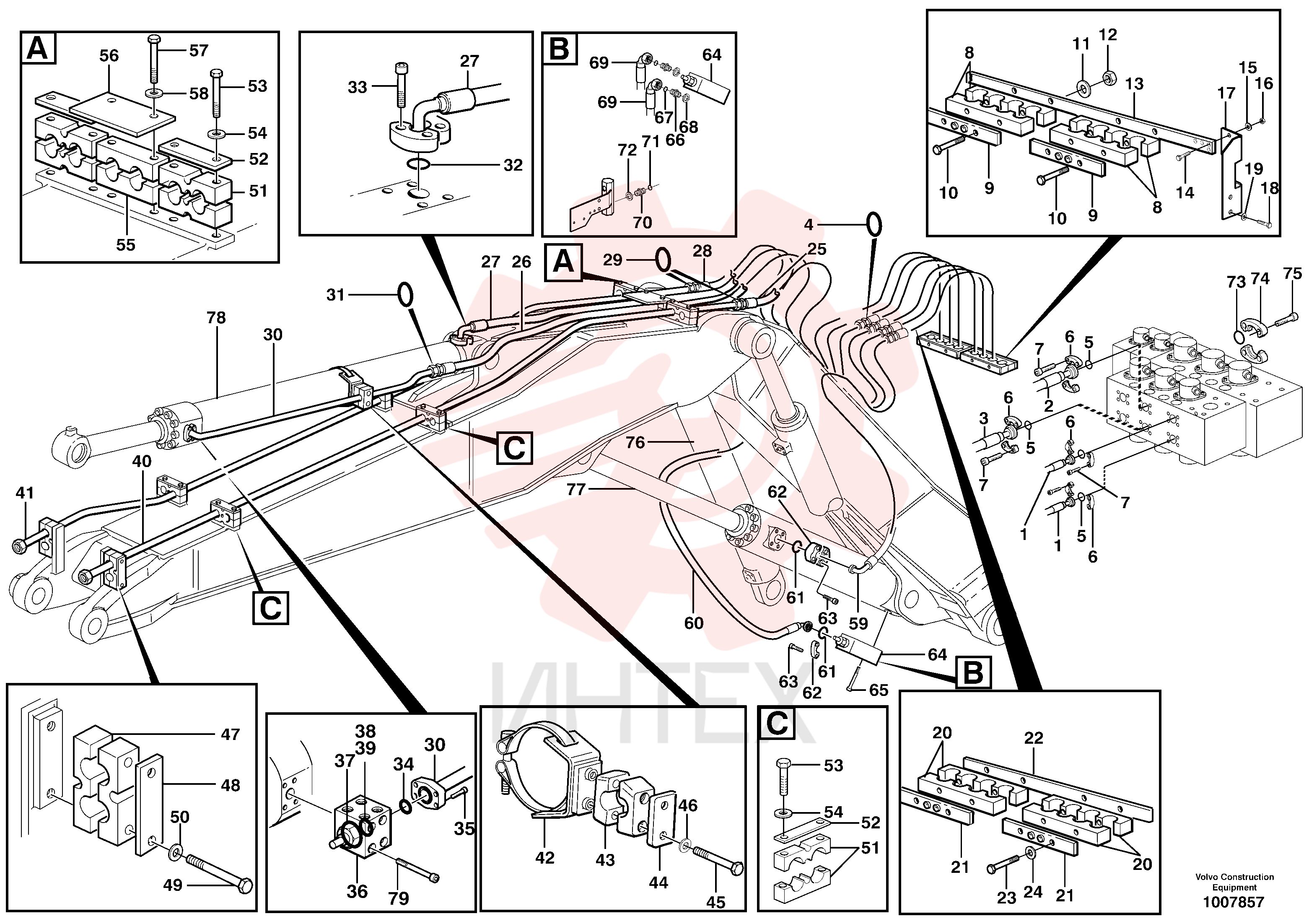

VOE 14380433 Тарелка клапана (часть 2)

VOE 14380433 Тарелка клапана (часть 2)

— VOE 14380433

  • VOE 14380433 - Тарелка клапана
  • Правый

1 VOE 14380400

  • VOE 14380400 - Шланг

2 VOE 14380401

  • VOE 14380401 - Шланг

3 VOE 14380400

  • VOE 14380400 - Шланг

4 VOE 981290

  • VOE 981290 - Кольцо уплотнительное (О-кольцо)

4 VOE 981290

  • VOE 981290 - Кольцо уплотнительное (О-кольцо)

5 VOE 13948699

  • VOE 13948699 - Кольцо уплотнительное (О-кольцо)

5 VOE 13948699

  • VOE 13948699 - Кольцо уплотнительное (О-кольцо)

6 VOE 935312

  • VOE 935312 - Полуфланец

6 VOE 935312

  • VOE 935312 - Полуфланец

7 VOE 959240

  • VOE 959240 - Винт с внутренним шестигранником

8 VOE 14374033

  • VOE 14374033 - Хомут шланговый

9 VOE 14374035

  • VOE 14374035 - Пластина верхняя

10 VOE 983257

  • VOE 983257 - Винт с шестигранной головкой

10 VOE 983257

  • VOE 983257 - Винт с шестигранной головкой

11 VOE 960148

  • VOE 960148 - Шайба

11 VOE 960148

  • VOE 960148 - Шайба

12 VOE 983304

  • VOE 983304 - Гайка шестигранная

12 VOE 983304

  • VOE 983304 - Гайка шестигранная

13 VOE 14380419

  • VOE 14380419 - Тарелка клапана

14 VOE 983252

  • VOE 983252 - Винт с шестигранной головкой

14 VOE 983252

  • VOE 983252 - Винт с шестигранной головкой

15 VOE 960148

  • VOE 960148 - Шайба

15 VOE 960148

  • VOE 960148 - Шайба

16 VOE 983304

  • VOE 983304 - Гайка шестигранная

16 VOE 983304

  • VOE 983304 - Гайка шестигранная

17 VOE 14380434

  • VOE 14380434 - Тарелка клапана
  • Левый

18 VOE 983250

  • VOE 983250 - Винт с шестигранной головкой

18 VOE 983250

  • VOE 983250 - Винт с шестигранной головкой

19 VOE 960148

  • VOE 960148 - Шайба

19 VOE 960148

  • VOE 960148 - Шайба

20 VOE 14374033

  • VOE 14374033 - Хомут шланговый

21 VOE 14374035

  • VOE 14374035 - Пластина верхняя

23 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

23 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

24 VOE 960148

  • VOE 960148 - Шайба

24 VOE 960148

  • VOE 960148 - Шайба

25 VOE 14380397

  • VOE 14380397 - Шланг

26 VOE 14380398

  • VOE 14380398 - Шланг

27 VOE 14380399

  • VOE 14380399 - Шланг

28 VOE 14380397

  • VOE 14380397 - Шланг

29 VOE 981290

  • VOE 981290 - Кольцо уплотнительное (О-кольцо)

29 VOE 981290

  • VOE 981290 - Кольцо уплотнительное (О-кольцо)

30 VOE 14372705

  • VOE 14372705 - Трубка в сборе

31 VOE 981290

  • VOE 981290 - Кольцо уплотнительное (О-кольцо)

31 VOE 981290

  • VOE 981290 - Кольцо уплотнительное (О-кольцо)

32 VOE 13948699

  • VOE 13948699 - Кольцо уплотнительное (О-кольцо)

32 VOE 13948699

  • VOE 13948699 - Кольцо уплотнительное (О-кольцо)

33 VOE 959240

  • VOE 959240 - Винт с внутренним шестигранником

34 VOE 13948699

  • VOE 13948699 - Кольцо уплотнительное (О-кольцо)

34 VOE 13948699

  • VOE 13948699 - Кольцо уплотнительное (О-кольцо)

35 VOE 959239

  • VOE 959239 - Винт с внутренним шестигранником

36 VOE 14371487

  • VOE 14371487 - Клапан обратный

37 VOE 11706481

  • VOE 11706481 - Кольцо уплотнительное (О-кольцо)

38 VOE 13960156

  • VOE 13960156 - Кольцо уплотнительное (О-кольцо)

39 VOE 11706482

  • VOE 11706482 - Кольцо

40 VOE 14372731

  • VOE 14372731 - Трубка в сборе

41 VOE 14372732

  • VOE 14372732 - Трубка в сборе

42 VOE 14380352

  • VOE 14380352 - Зажим

43 VOE 14379240

  • VOE 14379240 - Скоба (хомут)

44 VOE 14379244

  • VOE 14379244 - Пластина верхняя

45 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

45 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

46 VOE 960148

  • VOE 960148 - Шайба

46 VOE 960148

  • VOE 960148 - Шайба

47 VOE 14377462

  • VOE 14377462 - Зажим

48 VOE 14379191

  • VOE 14379191 - Пластина верхняя

48 VOE 14379191

  • VOE 14379191 - Пластина верхняя

49 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

49 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

50 VOE 960148

  • VOE 960148 - Шайба

50 VOE 960148

  • VOE 960148 - Шайба

51 VOE 14377470

  • VOE 14377470 - Зажим

52 VOE 14379191

  • VOE 14379191 - Пластина верхняя

52 VOE 14379191

  • VOE 14379191 - Пластина верхняя

53 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

53 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

54 VOE 960148

  • VOE 960148 - Шайба

54 VOE 960148

  • VOE 960148 - Шайба

55 VOE 14379186

  • VOE 14379186 - Скоба (хомут)

56 VOE 14379507

  • VOE 14379507 - Пластина удерживающая

57 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

57 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

58 VOE 960148

  • VOE 960148 - Шайба

58 VOE 960148

  • VOE 960148 - Шайба

59 VOE 14380422

  • VOE 14380422 - Шланг

60 VOE 14380421

  • VOE 14380421 - Шланг

61 VOE 13948699

  • VOE 13948699 - Кольцо уплотнительное (О-кольцо)

61 VOE 13948699

  • VOE 13948699 - Кольцо уплотнительное (О-кольцо)

62 VOE 935312

  • VOE 935312 - Полуфланец

62 VOE 935312

  • VOE 935312 - Полуфланец

63 VOE 959240

  • VOE 959240 - Винт с внутренним шестигранником

64 VOE 14371592

  • VOE 14371592 - Клапан предохранительный

64 VOE 14371592

  • VOE 14371592 - Клапан предохранительный

65 VOE 959247

  • VOE 959247 - Винт с внутренним шестигранником

66 VOE 14370249

  • VOE 14370249 - Фитинг

67 VOE 4880492

  • VOE 4880492 - Кольцо уплотнительное (О-кольцо)

67 VOE 4880492

  • VOE 4880492 - Кольцо уплотнительное (О-кольцо)

68 VOE 14211856

  • VOE 14211856 - Кольцо уплотнительное

68 VOE 14211856

  • VOE 14211856 - Кольцо уплотнительное

69 VOE 14378781

  • VOE 14378781 - Шланг

69 VOE 14378781

  • VOE 14378781 - Шланг

70 VOE 14345423

  • VOE 14345423 - Ниппель

70 VOE 14345423

  • VOE 14345423 - Ниппель

71 VOE 4880492

  • VOE 4880492 - Кольцо уплотнительное (О-кольцо)

71 VOE 4880492

  • VOE 4880492 - Кольцо уплотнительное (О-кольцо)

72 VOE 14211856

  • VOE 14211856 - Кольцо уплотнительное

72 VOE 14211856

  • VOE 14211856 - Кольцо уплотнительное

73 VOE 948698

  • VOE 948698 - Кольцо уплотнительное (О-кольцо)

74 VOE 935311

  • VOE 935311 - Полуфланец

75 VOE 959223

  • VOE 959223 - Винт с внутренним шестигранником

76 VOE 14373387

  • VOE 14373387 - Цилиндр

77 VOE 14373385

  • VOE 14373385 - Цилиндр

78 VOE 14373386

  • VOE 14373386 - Цилиндр

79 VOE 959245

  • VOE 959245 - Винт с внутренним шестигранником
