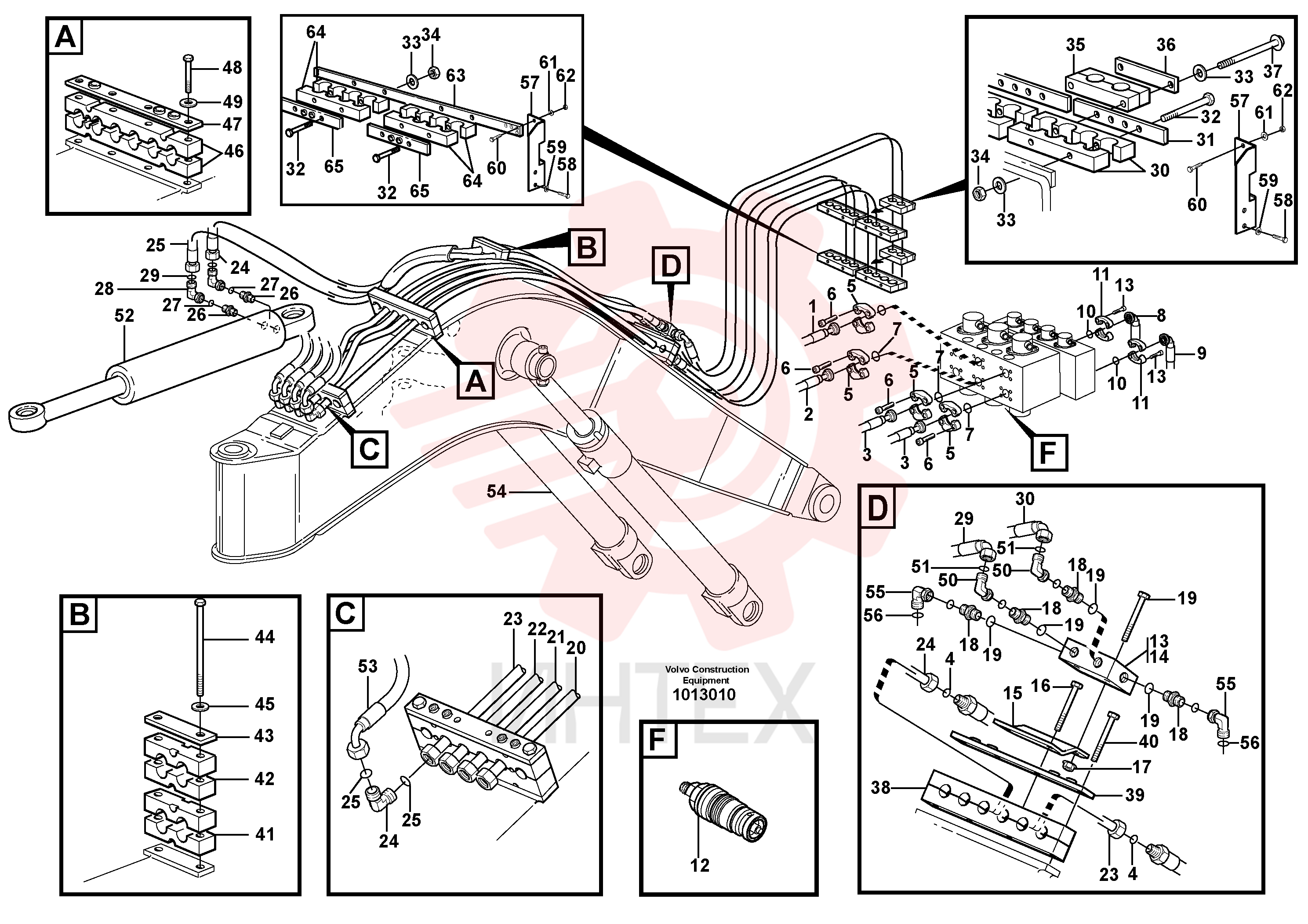

VOE 14380433 Тарелка клапана (часть 3)

VOE 14380433 Тарелка клапана (часть 3)

— VOE 14380433

  • VOE 14380433 - Тарелка клапана
  • Правый

1 VOE 14380401

  • VOE 14380401 - Шланг
  • Порт A2

2 VOE 14380400

  • VOE 14380400 - Шланг
  • Порт B2

3 VOE 14380400

  • VOE 14380400 - Шланг
  • Порт A3
  • B3

4 VOE 981290

  • VOE 981290 - Кольцо уплотнительное (О-кольцо)

4 VOE 981290

  • VOE 981290 - Кольцо уплотнительное (О-кольцо)

5 VOE 935312

  • VOE 935312 - Полуфланец

5 VOE 935312

  • VOE 935312 - Полуфланец

6 VOE 959240

  • VOE 959240 - Винт с внутренним шестигранником

7 VOE 13948699

  • VOE 13948699 - Кольцо уплотнительное (О-кольцо)

7 VOE 13948699

  • VOE 13948699 - Кольцо уплотнительное (О-кольцо)

8 VOE 14380662

  • VOE 14380662 - Шланг
  • Порт A3

9 VOE 14380661

  • VOE 14380661 - Шланг

10 VOE 948698

  • VOE 948698 - Кольцо уплотнительное (О-кольцо)

11 VOE 935311

  • VOE 935311 - Полуфланец

12 VOE 14372766

  • VOE 14372766 - Клапан ограничения давления

13 VOE 14372617

  • VOE 14372617 - Клапан

14 VOE 11707692

  • VOE 11707692 - Клапан

15 VOE 14372622

  • VOE 14372622 - 14372622

16 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

16 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

17 VOE 981314

  • VOE 981314 - Гайка стопорная

17 VOE 981314

  • VOE 981314 - Гайка стопорная

18 VOE 13933914

  • VOE 13933914 - Ниппель

18 VOE 13933914

  • VOE 13933914 - Ниппель

19 VOE 14211858

  • VOE 14211858 - Кольцо уплотнительное

19 VOE 14211858

  • VOE 14211858 - Кольцо уплотнительное

20 VOE 14372126

  • VOE 14372126 - Трубка в сборе

21 VOE 14372124

  • VOE 14372124 - Трубка в сборе

22 VOE 14372123

  • VOE 14372123 - Трубка в сборе

23 VOE 14372122

  • VOE 14372122 - Трубка в сборе

24 VOE 14374055

  • VOE 14374055 - Шланг гидравлический

24 VOE 935731

  • VOE 935731 - Ниппель угловой

25 VOE 981290

  • VOE 981290 - Кольцо уплотнительное (О-кольцо)

25 VOE 981290

  • VOE 981290 - Кольцо уплотнительное (О-кольцо)

25 VOE 14374054

  • VOE 14374054 - Шланг гидравлический

26 VOE 13933880

  • VOE 13933880 - Ниппель

26 VOE 13933880

  • VOE 13933880 - Ниппель

27 VOE 4880493

  • VOE 4880493 - Кольцо уплотнительное (О-кольцо)

27 VOE 4880493

  • VOE 4880493 - Кольцо уплотнительное (О-кольцо)

28 VOE 13933872

  • VOE 13933872 - Ниппель угловой

28 VOE 13933872

  • VOE 13933872 - Ниппель угловой

29 VOE 4880493

  • VOE 4880493 - Кольцо уплотнительное (О-кольцо)

29 VOE 4880493

  • VOE 4880493 - Кольцо уплотнительное (О-кольцо)

30 VOE 14374033

  • VOE 14374033 - Хомут шланговый

31 VOE 14374035

  • VOE 14374035 - Пластина верхняя

32 VOE 983257

  • VOE 983257 - Винт с шестигранной головкой

32 VOE 983257

  • VOE 983257 - Винт с шестигранной головкой

33 VOE 13960148

  • VOE 13960148 - Шайба

33 VOE 13960148

  • VOE 13960148 - Шайба

34 VOE 983304

  • VOE 983304 - Гайка шестигранная

34 VOE 983304

  • VOE 983304 - Гайка шестигранная

35 VOE 14380660

  • VOE 14380660 - Скоба (хомут)

36 VOE 14379185

  • VOE 14379185 - Пластина верхняя

37 VOE 13970964

  • VOE 13970964 - Винт с шестигранной головкой

38 VOE 14379200

  • VOE 14379200 - Скоба (хомут)

39 VOE 14379233

  • VOE 14379233 - Пластина верхняя

40 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

40 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

41 VOE 14379192

  • VOE 14379192 - Скоба (хомут)

42 VOE 14379192

  • VOE 14379192 - Скоба (хомут)

43 VOE 14379191

  • VOE 14379191 - Пластина верхняя

43 VOE 14379191

  • VOE 14379191 - Пластина верхняя

44 VOE 970960

  • VOE 970960 - Винт с шестигранной головкой

45 VOE 13960148

  • VOE 13960148 - Шайба

45 VOE 13960148

  • VOE 13960148 - Шайба

46 VOE 14379200

  • VOE 14379200 - Скоба (хомут)

47 VOE 14379233

  • VOE 14379233 - Пластина верхняя

48 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

48 VOE 983255

  • VOE 983255 - Винт с шестигранной головкой

49 VOE 13960148

  • VOE 13960148 - Шайба

49 VOE 13960148

  • VOE 13960148 - Шайба

50 VOE 935423

  • VOE 935423 - Ниппель угловой

50 VOE 935423

  • VOE 935423 - Ниппель угловой

51 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

51 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

54 VOE 14373388

  • VOE 14373388 - Цилиндр

55 VOE 13933870

  • VOE 13933870 - Ниппель угловой

55 VOE 13933870

  • VOE 13933870 - Ниппель угловой

56 VOE 4880493

  • VOE 4880493 - Кольцо уплотнительное (О-кольцо)

56 VOE 4880493

  • VOE 4880493 - Кольцо уплотнительное (О-кольцо)

57 VOE 14380434

  • VOE 14380434 - Тарелка клапана
  • Левый

58 VOE 983250

  • VOE 983250 - Винт с шестигранной головкой

58 VOE 983250

  • VOE 983250 - Винт с шестигранной головкой

59 VOE 960148

  • VOE 960148 - Шайба

59 VOE 960148

  • VOE 960148 - Шайба

60 VOE 983252

  • VOE 983252 - Винт с шестигранной головкой

60 VOE 983252

  • VOE 983252 - Винт с шестигранной головкой

61 VOE 960148

  • VOE 960148 - Шайба

61 VOE 960148

  • VOE 960148 - Шайба

62 VOE 983304

  • VOE 983304 - Гайка шестигранная

62 VOE 983304

  • VOE 983304 - Гайка шестигранная

63 VOE 14380419

  • VOE 14380419 - Тарелка клапана

64 VOE 14374033

  • VOE 14374033 - Хомут шланговый

65 VOE 14374035

  • VOE 14374035 - Пластина верхняя
