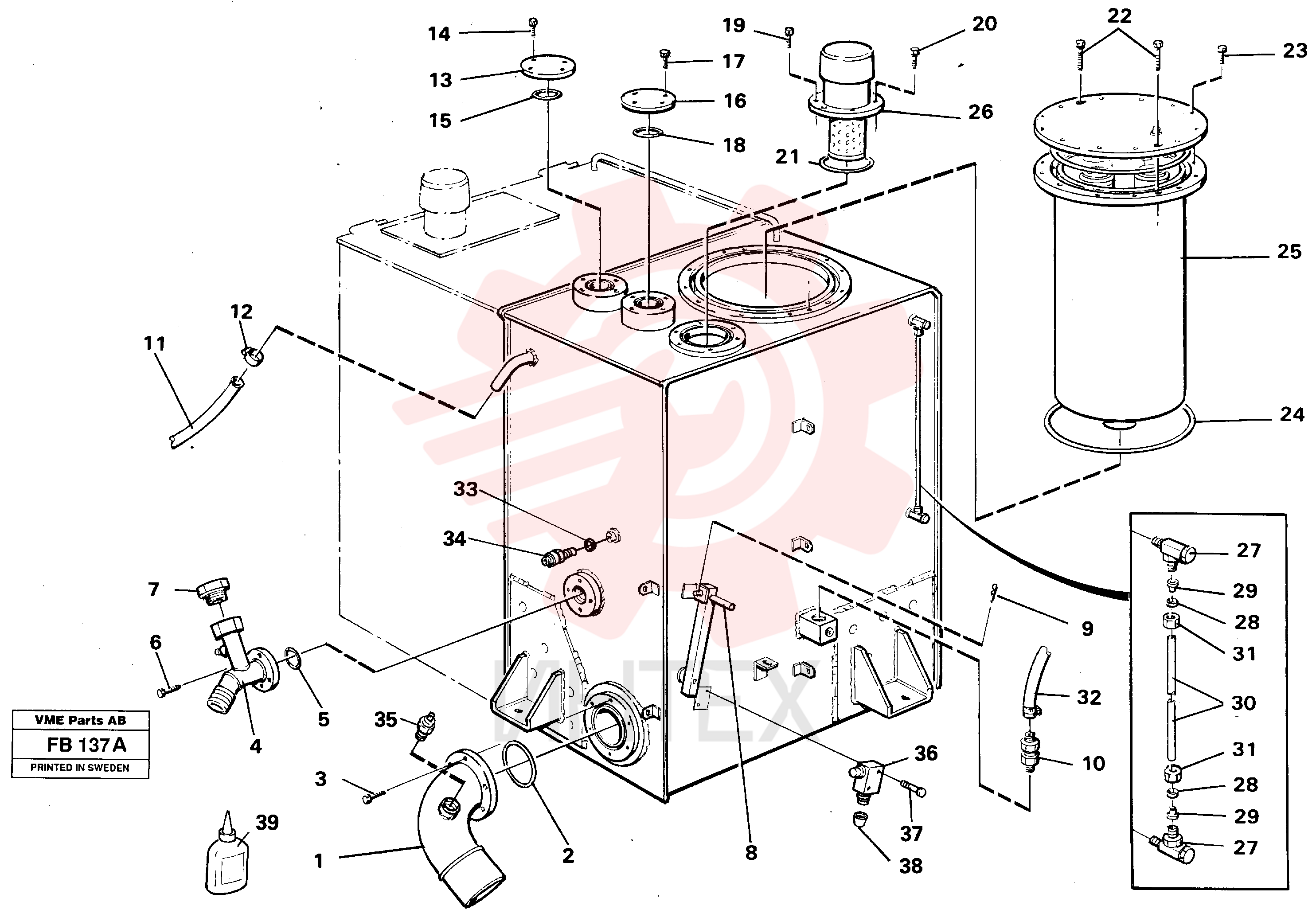

VOE 14255759 Бак (часть 1)

VOE 14255759 Бак (часть 1)

VOE 14255759 Бак (часть 1)

— VOE 14255759

  • VOE 14255759 - Бак

— VOE 14255759

  • VOE 14255759 - Бак

1 VOE 14048975

  • VOE 14048975 - Труба всасывающая

2 VOE 925083

  • VOE 925083 - Кольцо уплотнительное (О-кольцо)

2 VOE 925083

  • VOE 925083 - Кольцо уплотнительное (О-кольцо)

3 VOE 13970948

  • VOE 13970948 - Винт с шестигранной головкой

3 VOE 13970948

  • VOE 13970948 - Винт с шестигранной головкой

4 VOE 14254519

  • VOE 14254519 - Трубка в сборе

5 VOE 925073

  • VOE 925073 - Кольцо уплотнительное (О-кольцо)

5 VOE 925073

  • VOE 925073 - Кольцо уплотнительное (О-кольцо)

6 VOE 13955295

  • VOE 13955295 - Болт

6 VOE 13955295

  • VOE 13955295 - Болт

7 VOE 14230148

  • VOE 14230148 - Заглушка трубы

8 VOE 14048870

  • VOE 14048870 - 14048870

9 VOE 14042729

  • VOE 14042729 - Штифт пружинный

9 VOE 14042729

  • VOE 14042729 - Штифт пружинный

10 VOE 14024309

  • VOE 14024309 - Клапан обратный

11 VOE 14016472

  • VOE 14016472 - Шланг масляный

12 VOE 13943474

  • VOE 13943474 - Хомут шланговый

13 VOE 14043511

  • VOE 14043511 - Крышка

14 VOE 970945

  • VOE 970945 - Винт с шестигранной головкой

14 VOE 970945

  • VOE 970945 - Винт с шестигранной головкой

15 VOE 977016

  • VOE 977016 - Кольцо уплотнительное (О-кольцо)

16 VOE 14043511

  • VOE 14043511 - Крышка

17 VOE 14046599

  • VOE 14046599 - Болт

18 VOE 977016

  • VOE 977016 - Кольцо уплотнительное (О-кольцо)

19 VOE 14048873

  • VOE 14048873 - Болт

20 VOE 13955295

  • VOE 13955295 - Болт

20 VOE 13955295

  • VOE 13955295 - Болт

21 VOE 14012329

  • VOE 14012329 - Кольцо уплотнительное (О-кольцо)

21 VOE 14012329

  • VOE 14012329 - Кольцо уплотнительное (О-кольцо)

22 VOE 940142

  • VOE 940142 - Винт с шестигранной головкой

22 VOE 940142

  • VOE 940142 - Винт с шестигранной головкой

23 VOE 14023245

  • VOE 14023245 - Болт

23 VOE 14023245

  • VOE 14023245 - Болт

24 VOE 14012358

  • VOE 14012358 - Кольцо уплотнительное (О-кольцо)

24 VOE 14012358

  • VOE 14012358 - Кольцо уплотнительное (О-кольцо)

27 VOE 14012474

  • VOE 14012474 - Фитинг банджо

28 VOE 956968

  • VOE 956968 - Втулка обжимная

28 VOE 956968

  • VOE 956968 - Втулка обжимная

29 VOE 14012507

  • VOE 14012507 - Труба вставки

30 VOE 14048864

  • VOE 14048864 - Труба переливная

31 VOE 14012446

  • VOE 14012446 - Гайка

33 VOE 925058

  • VOE 925058 - Кольцо уплотнительное (О-кольцо)

33 VOE 925058

  • VOE 925058 - Кольцо уплотнительное (О-кольцо)

34 VOE 14215396

  • VOE 14215396 - Сигнализатор уровня

34 VOE 14215396

  • VOE 14215396 - Сигнализатор уровня

35 VOE 14016986

  • VOE 14016986 - Датчик

35 VOE 14016986

  • VOE 14016986 - Датчик

36 VOE 14012893

  • VOE 14012893 - Микровыключатель

36 VOE 14012893

  • VOE 14012893 - Микровыключатель

37 VOE 14014818

  • VOE 14014818 - Болт

38 VOE 14213261

  • VOE 14213261 - Переходник

39 VOE 14024151

  • VOE 14024151 - Герметик

39 VOE 14024151

  • VOE 14024151 - Герметик
