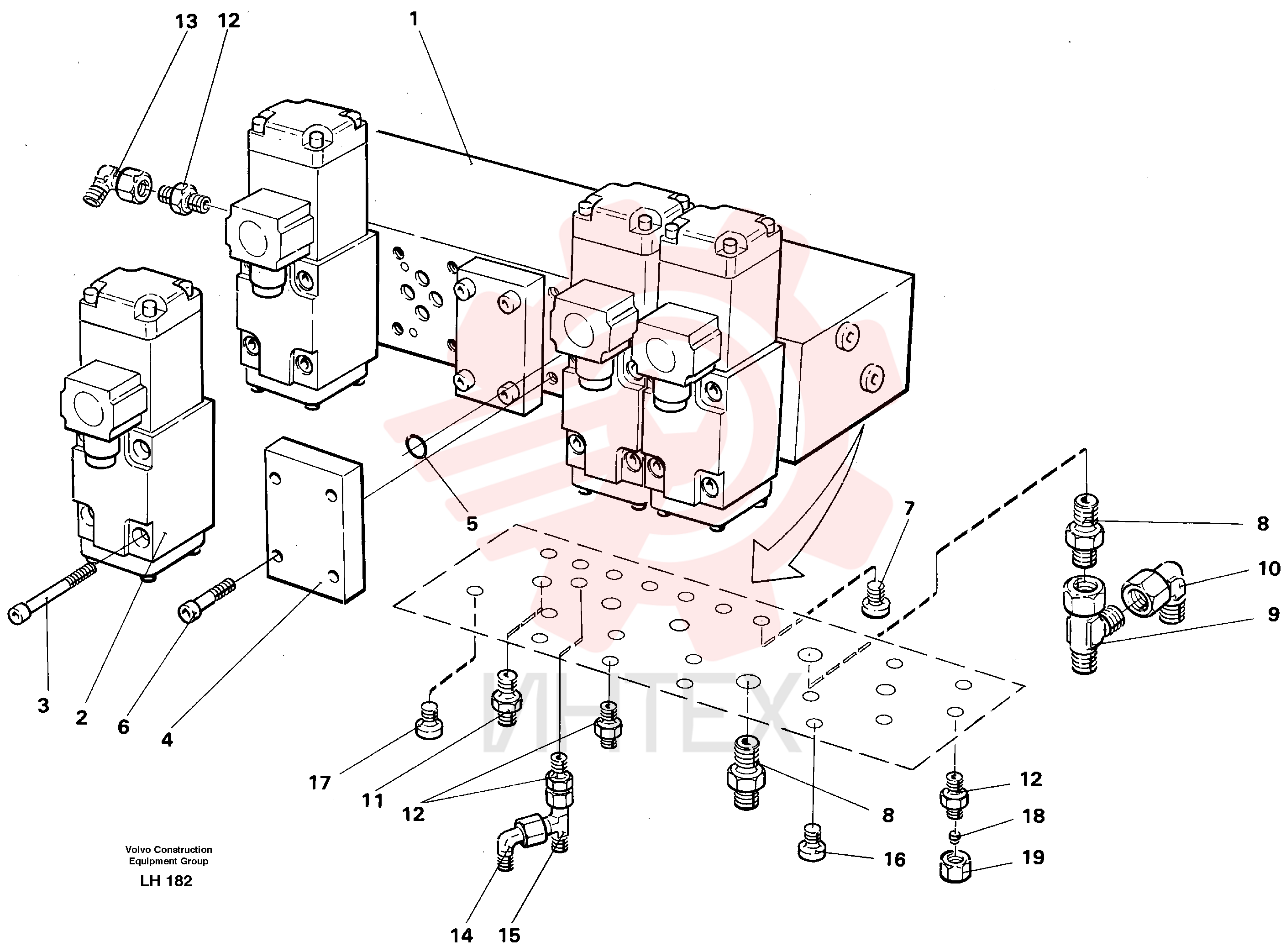

VOE 14255016 Корпус клапана (часть 2)

VOE 14255016 Корпус клапана (часть 2)

VOE 14255016 Корпус клапана (часть 2)

— VOE 14255016

  • VOE 14255016 - Корпус клапана

— VOE 14212578

  • VOE 14212578 - Пробка уплотнительная

— VOE 14212578

  • VOE 14212578 - Пробка уплотнительная

— VOE 14016347

  • VOE 14016347 - Кольцо уплотнительное (О-кольцо)

— VOE 14016347

  • VOE 14016347 - Кольцо уплотнительное (О-кольцо)

— VOE 14283373

  • VOE 14283373 - Пластина

1 VOE 14254593

  • VOE 14254593 - Пластина монтажная

2 VOE 11716048

  • VOE 11716048 - Клапан встроенный в сборе

2 VOE 11716048

  • VOE 11716048 - Клапан встроенный в сборе

3 VOE 959197

  • VOE 959197 - Винт с внутренним шестигранником

4 VOE 14236038

  • VOE 14236038 - Фланец уплотнения

4 VOE 14236038

  • VOE 14236038 - Фланец уплотнения

5 VOE 14016347

  • VOE 14016347 - Кольцо уплотнительное (О-кольцо)

5 VOE 14016347

  • VOE 14016347 - Кольцо уплотнительное (О-кольцо)

6 VOE 14052799

  • VOE 14052799 - Болт

7 VOE 14023407

  • VOE 14023407 - Пробка (заглушка)

7 VOE 14023407

  • VOE 14023407 - Пробка (заглушка)

8 VOE 14012423

  • VOE 14012423 - 14012423

9 VOE 14012384

  • VOE 14012384 - 14012384

10 VOE 14012395

  • VOE 14012395 - 14012395

11 VOE 957030

  • VOE 957030 - Ниппель

11 VOE 957030

  • VOE 957030 - Ниппель

12 VOE 14012413

  • VOE 14012413 - 14012413

13 VOE 14012391

  • VOE 14012391 - 14012391

14 VOE 14012391

  • VOE 14012391 - 14012391

15 VOE 14012383

  • VOE 14012383 - 14012383

16 VOE 14023407

  • VOE 14023407 - Пробка (заглушка)

16 VOE 14023407

  • VOE 14023407 - Пробка (заглушка)

17 VOE 14023407

  • VOE 14023407 - Пробка (заглушка)

17 VOE 14023407

  • VOE 14023407 - Пробка (заглушка)

18 VOE 14012461

  • VOE 14012461 - Пробка (заглушка)

19 VOE 14012446

  • VOE 14012446 - Гайка
