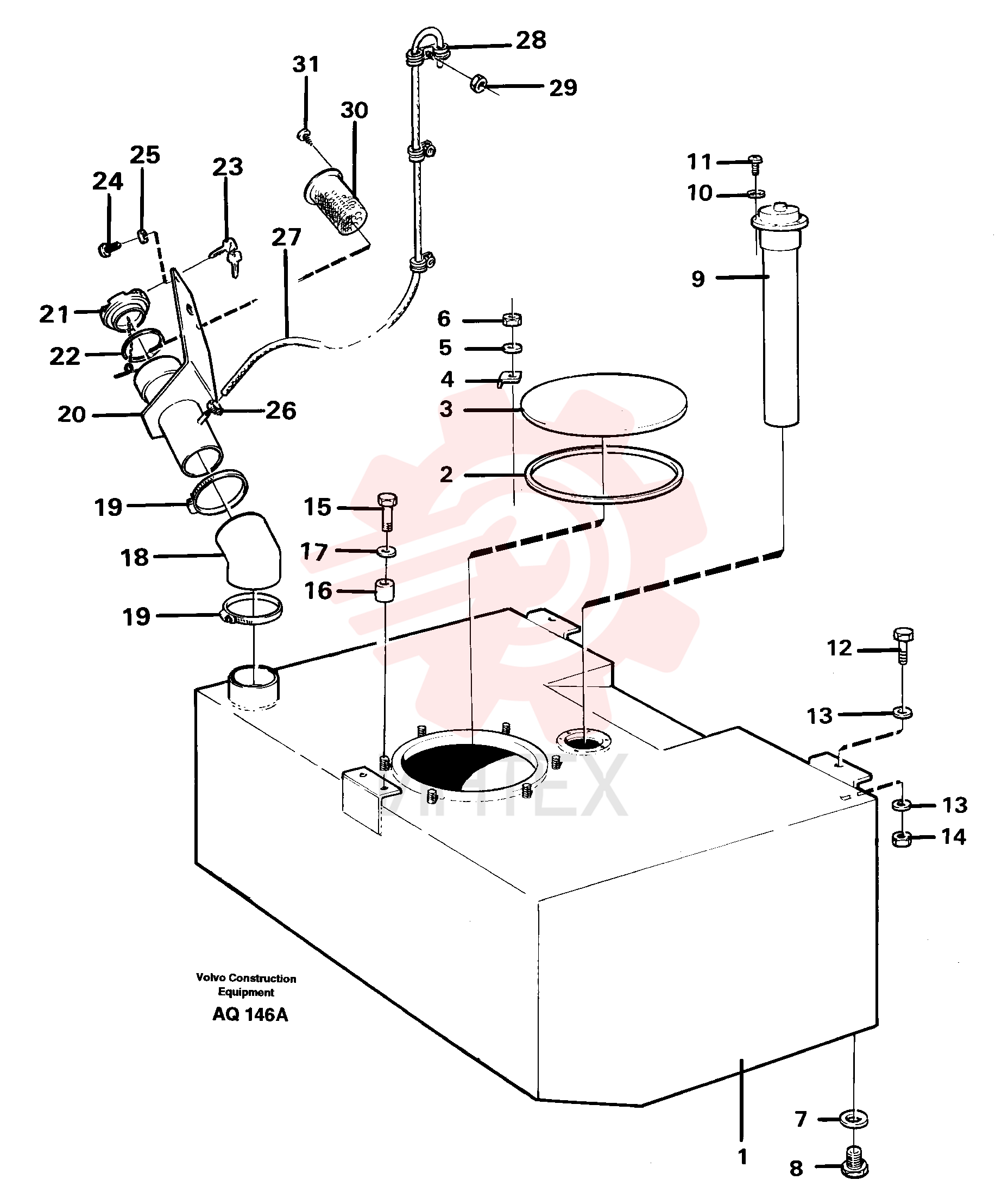

VOE 4708245 Прокладка (часть 2)

VOE 4708245 Прокладка (часть 2)

— VOE 4708245

  • VOE 4708245 - Прокладка

— VOE 4708245

  • VOE 4708245 - Прокладка

1 VOE 11018750

  • VOE 11018750 - Бак топливный (бензобак)

2 VOE 4939034

  • VOE 4939034 - Кольцо уплотнительное

2 VOE 4939034

  • VOE 4939034 - Кольцо уплотнительное

3 VOE 4939035

  • VOE 4939035 - Крышка

3 VOE 4939035

  • VOE 4939035 - Крышка

4 VOE 11018449

  • VOE 11018449 - Зажим

4 VOE 11018449

  • VOE 11018449 - Зажим

5 VOE 13955894

  • VOE 13955894 - Шайба

5 VOE 13955894

  • VOE 13955894 - Шайба

6 VOE 946036

  • VOE 946036 - Гайка стопорная

6 VOE 946036

  • VOE 946036 - Гайка стопорная

7 VOE 957184

  • VOE 957184 - Прокладка

7 VOE 957184

  • VOE 957184 - Прокладка

8 VOE 4948183

  • VOE 4948183 - Пробка (заглушка)

8 VOE 4948183

  • VOE 4948183 - Пробка (заглушка)

9 VOE 11039245

  • VOE 11039245 - Узел бака
  • SE17

9 VOE 11039245

  • VOE 11039245 - Узел бака
  • SE17

10 VOE 957170

  • VOE 957170 - Прокладка

10 VOE 957170

  • VOE 957170 - Прокладка

11 VOE 956095

  • VOE 956095 - Винт с крестообразным шлицем

11 VOE 956095

  • VOE 956095 - Винт с крестообразным шлицем

12 VOE 13970983

  • VOE 13970983 - Винт с шестигранной головкой

12 VOE 13970983

  • VOE 13970983 - Винт с шестигранной головкой

13 VOE 13960145

  • VOE 13960145 - Шайба

13 VOE 13960145

  • VOE 13960145 - Шайба

14 VOE 13971084

  • VOE 13971084 - Гайка стопорная

14 VOE 13971084

  • VOE 13971084 - Гайка стопорная

15 VOE 970976

  • VOE 970976 - Винт с шестигранной головкой

15 VOE 970976

  • VOE 970976 - Винт с шестигранной головкой

16 VOE 4861316

  • VOE 4861316 - Кольцо распорное

16 VOE 4861316

  • VOE 4861316 - Кольцо распорное

17 VOE 13960145

  • VOE 13960145 - Шайба

17 VOE 13960145

  • VOE 13960145 - Шайба

18 VOE 11018843

  • VOE 11018843 - Шланг

19 VOE 943483

  • VOE 943483 - Хомут шланговый

19 VOE 943483

  • VOE 943483 - Хомут шланговый

20 VOE 11018846

  • VOE 11018846 - Труба заливной горловины

21 VOE 1189577

  • VOE 1189577 - Крышка заливной горловины

21 VOE 1189577

  • VOE 1189577 - Крышка заливной горловины

22 VOE 1698164

  • VOE 1698164 - Прокладка

22 VOE 1698164

  • VOE 1698164 - Прокладка

23 VOE 11991396

  • VOE 11991396 - Шпонка

24 VOE 13955295

  • VOE 13955295 - Болт

24 VOE 13955295

  • VOE 13955295 - Болт

25 VOE 976944

  • VOE 976944 - Шайба

25 VOE 976944

  • VOE 976944 - Шайба

26 VOE 13975269

  • VOE 13975269 - Зажим

26 VOE 13975269

  • VOE 13975269 - Зажим

27 VOE 11024720

  • VOE 11024720 - Шланг пластиковый
  • L=1600

27 VOE 11024720

  • VOE 11024720 - Шланг пластиковый
  • L=1600

28 VOE 952626

  • VOE 952626 - Зажим

28 VOE 952626

  • VOE 952626 - Зажим

29 VOE 13949278

  • VOE 13949278 - Гайка стопорная с фланцем

29 VOE 13949278

  • VOE 13949278 - Гайка стопорная с фланцем

30 VOE 11173801

  • VOE 11173801 - Фильтр

31 VOE 955126

  • VOE 955126 - Винт с крестообразным шлицем

31 VOE 955126

  • VOE 955126 - Винт с крестообразным шлицем
