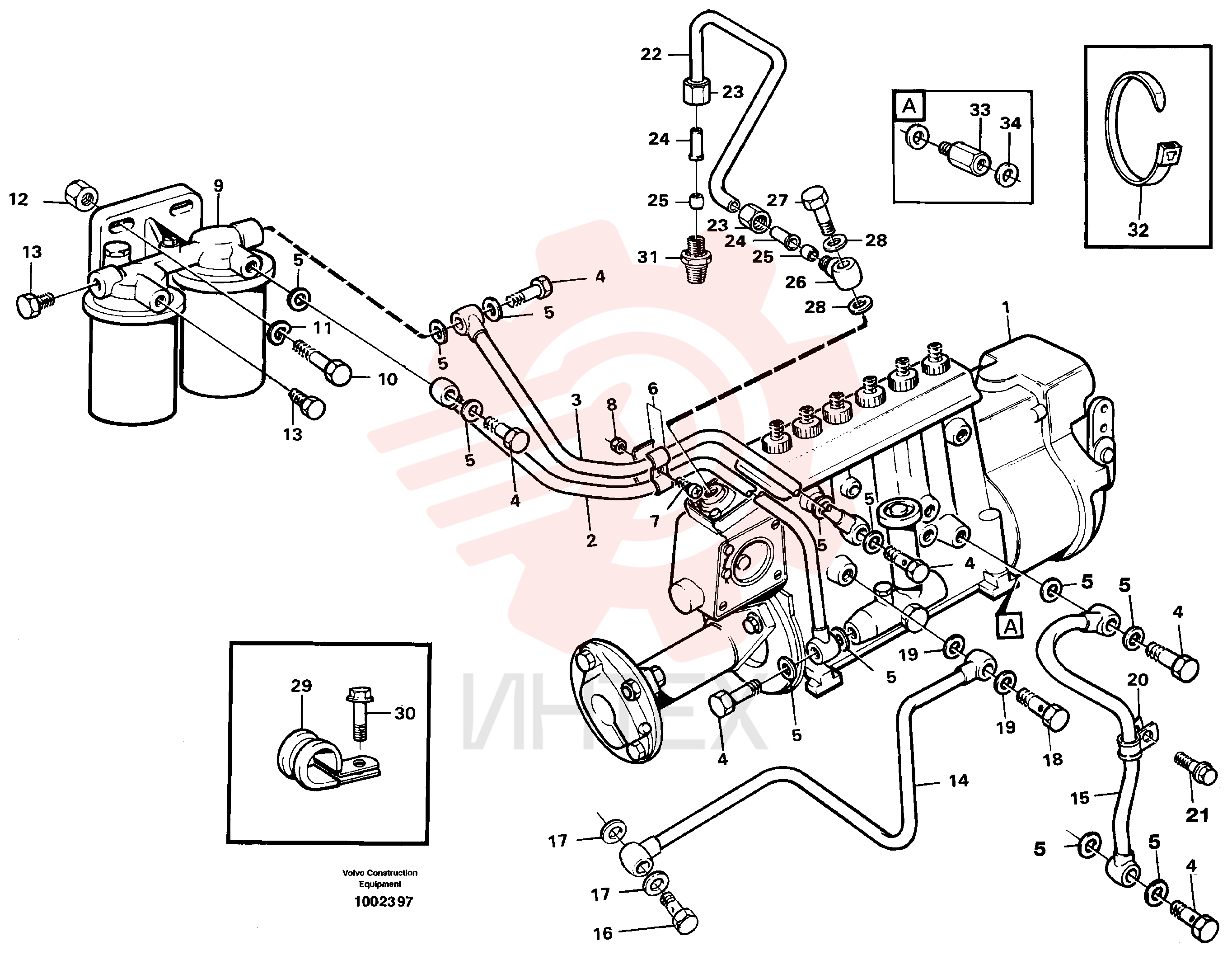

VOE 18387 Зажим (часть 2)

VOE 18387 Зажим (часть 2)

— VOE 18387

  • VOE 18387 - Зажим

— VOE 946471

  • VOE 946471 - Винт с фланцем

— VOE 946471

  • VOE 946471 - Винт с фланцем

2 VOE 477838

  • VOE 477838 - Трубка топливная

3 VOE 477838

  • VOE 477838 - Трубка топливная

4 VOE 7025167

  • VOE 7025167 - Винт полый

4 VOE 7025167

  • VOE 7025167 - Винт полый

5 VOE 13969011

  • VOE 13969011 - Прокладка

5 VOE 13969011

  • VOE 13969011 - Прокладка

6 VOE 404279

  • VOE 404279 - Зажим

6 VOE 404279

  • VOE 404279 - Зажим

7 VOE 956095

  • VOE 956095 - Винт с крестообразным шлицем

7 VOE 956095

  • VOE 956095 - Винт с крестообразным шлицем

8 VOE 13955781

  • VOE 13955781 - Гайка

8 VOE 13955781

  • VOE 13955781 - Гайка

10 VOE 13965185

  • VOE 13965185 - Винт с фланцем

10 VOE 13965185

  • VOE 13965185 - Болт

11 VOE 941908

  • VOE 941908 - Шайба пружинная

11 VOE 941908

  • VOE 941908 - Шайба пружинная

12 VOE 971071

  • VOE 971071 - Гайка шестигранная

12 VOE 971071

  • VOE 971071 - Гайка шестигранная

13 VOE 13968062

  • VOE 13968062 - Пробка (заглушка)

13 VOE 13968062

  • VOE 13968062 - Пробка (заглушка)

14 VOE 477986

  • VOE 477986 - Труба подачи масла

15 VOE 11030173

  • VOE 11030173 - Труба слива масла

16 VOE 968178

  • VOE 968178 - Винт полый

16 VOE 968178

  • VOE 968178 - Винт полый

17 VOE 13947282

  • VOE 13947282 - Прокладка

17 VOE 13947282

  • VOE 13947282 - Прокладка

18 VOE 7048634

  • VOE 7048634 - Винт полый

18 VOE 7048634

  • VOE 7048634 - Винт полый

19 VOE 13947282

  • VOE 13947282 - Прокладка

19 VOE 13947282

  • VOE 13947282 - Прокладка

20 VOE 942542

  • VOE 942542 - Зажим

20 VOE 942542

  • VOE 942542 - Зажим

21 VOE 13944926

  • VOE 13944926 - Болт

21 VOE 13944926

  • VOE 13944926 - Болт

22 VOE 13945460

  • VOE 13945460 - Труба пластиковая
  • L = 760

22 VOE 13945460

  • VOE 13945460 - Труба пластиковая
  • L = 760

23 VOE 954356

  • VOE 954356 - Гайка фитинга

23 VOE 954356

  • VOE 954356 - Гайка фитинга

24 VOE 944717

  • VOE 944717 - Втулка (распорная)

24 VOE 944717

  • VOE 944717 - Втулка (распорная)

25 VOE 954364

  • VOE 954364 - Втулка обжимная

25 VOE 954364

  • VOE 954364 - Втулка обжимная

26 VOE 13945417

  • VOE 13945417 - Ниппель банджо

26 VOE 13945417

  • VOE 13945417 - Ниппель банджо

27 VOE 968178

  • VOE 968178 - Винт полый

27 VOE 968178

  • VOE 968178 - Винт полый

28 VOE 13947282

  • VOE 13947282 - Прокладка

28 VOE 13947282

  • VOE 13947282 - Прокладка

29 VOE 942400

  • VOE 942400 - Зажим

29 VOE 942400

  • VOE 942400 - Зажим

30 VOE 947107

  • VOE 947107 - Винт с фланцем

30 VOE 947107

  • VOE 947107 - Винт с фланцем

31 VOE 13954378

  • VOE 13954378 - Ниппель

31 VOE 13954378

  • VOE 13954378 - Ниппель

32 VOE 4881440

  • VOE 4881440 - Хомут ленточный

32 VOE 4881440

  • VOE 4881440 - Хомут ленточный

33 VOE 8192509

  • VOE 8192509 - Ниппель

34 VOE 13947281

  • VOE 13947281 - Прокладка

34 VOE 13947281

  • VOE 13947281 - Прокладка
