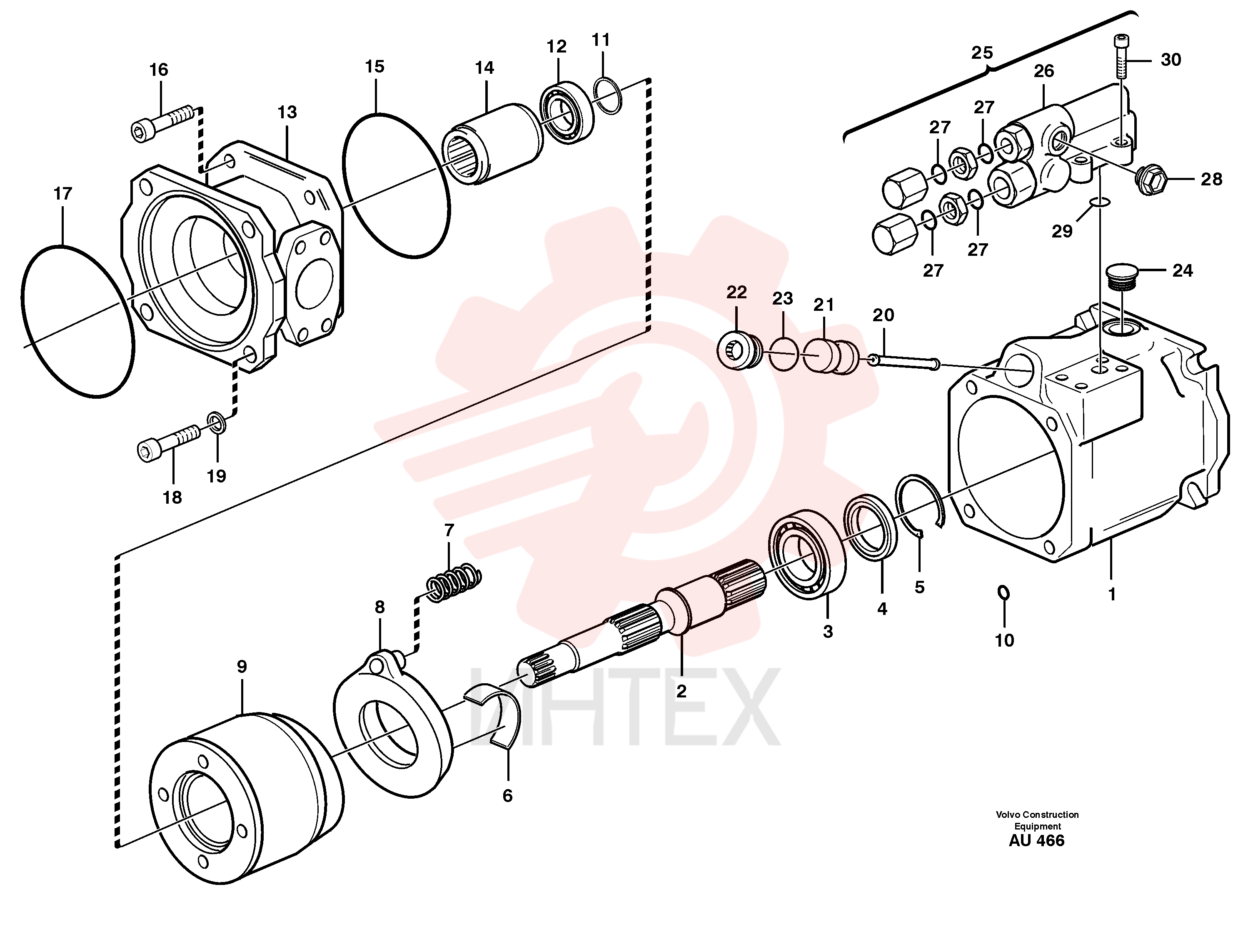

VOE 11704533 Гидронасос (основной насос)

VOE 11704533 Гидронасос (основной насос)

— VOE 11704533

  • VOE 11704533 - Гидронасос (основной насос)

2 VOE 11704540

  • VOE 11704540 - Вал

3 VOE 11992615

  • VOE 11992615 - Подшипник

4 VOE 11704552

  • VOE 11704552 - Кольцо уплотнительное

5 VOE 914529

  • VOE 914529 - Кольцо стопорное

5 VOE 914529

  • VOE 914529 - Кольцо стопорное

6 VOE 11704550

  • VOE 11704550 - Подшипник

7 VOE 11704542

  • VOE 11704542 - Пружина

9 VOE 11704536

  • VOE 11704536 - Элемент насоса

10 VOE 11708257

  • VOE 11708257 - Кольцо уплотнительное (О-кольцо)

10 VOE 11708257

  • VOE 11708257 - Кольцо уплотнительное (О-кольцо)

11 VOE 11704545

  • VOE 11704545 - Прокладка

12 VOE 11704548

  • VOE 11704548 - Подшипник

14 VOE 11716483

  • VOE 11716483 - Муфта вала

15 VOE 11708256

  • VOE 11708256 - Кольцо уплотнительное (О-кольцо)

16 VOE 11708114

  • VOE 11708114 - Болт

17 VOE 11704556

  • VOE 11704556 - Кольцо уплотнительное (О-кольцо)

18 VOE 959255

  • VOE 959255 - Винт с внутренним шестигранником

19 VOE 11998867

  • VOE 11998867 - Шайба

19 VOE 11998867

  • VOE 11998867 - Шайба

20 VOE 15146225

  • VOE 15146225 - Шток поршня

21 VOE 11708099

  • VOE 11708099 - Поршень

23 VOE 11708231

  • VOE 11708231 - Кольцо уплотнительное (О-кольцо)

23 VOE 11708231

  • VOE 11708231 - Кольцо уплотнительное (О-кольцо)

24 VOE 11992823

  • VOE 11992823 - Пробка (заглушка)

24 VOE 11992823

  • VOE 11992823 - Пробка (заглушка)

25 VOE 11998863

  • VOE 11998863 - Клапан

25 VOE 11998863

  • VOE 11998863 - Клапан

27 VOE 7190187

  • VOE 7190187 - Кольцо уплотнительное (О-кольцо)

27 VOE 7190187

  • VOE 7190187 - Кольцо уплотнительное (О-кольцо)

28 VOE 11992833

  • VOE 11992833 - Пробка (заглушка)

28 VOE 11992833

  • VOE 11992833 - Пробка (заглушка)

29 VOE 11708087

  • VOE 11708087 - Кольцо уплотнительное (О-кольцо)

29 VOE 11708087

  • VOE 11708087 - Кольцо уплотнительное (О-кольцо)

30 VOE 13974079

  • VOE 13974079 - Винт с внутренним шестигранником
