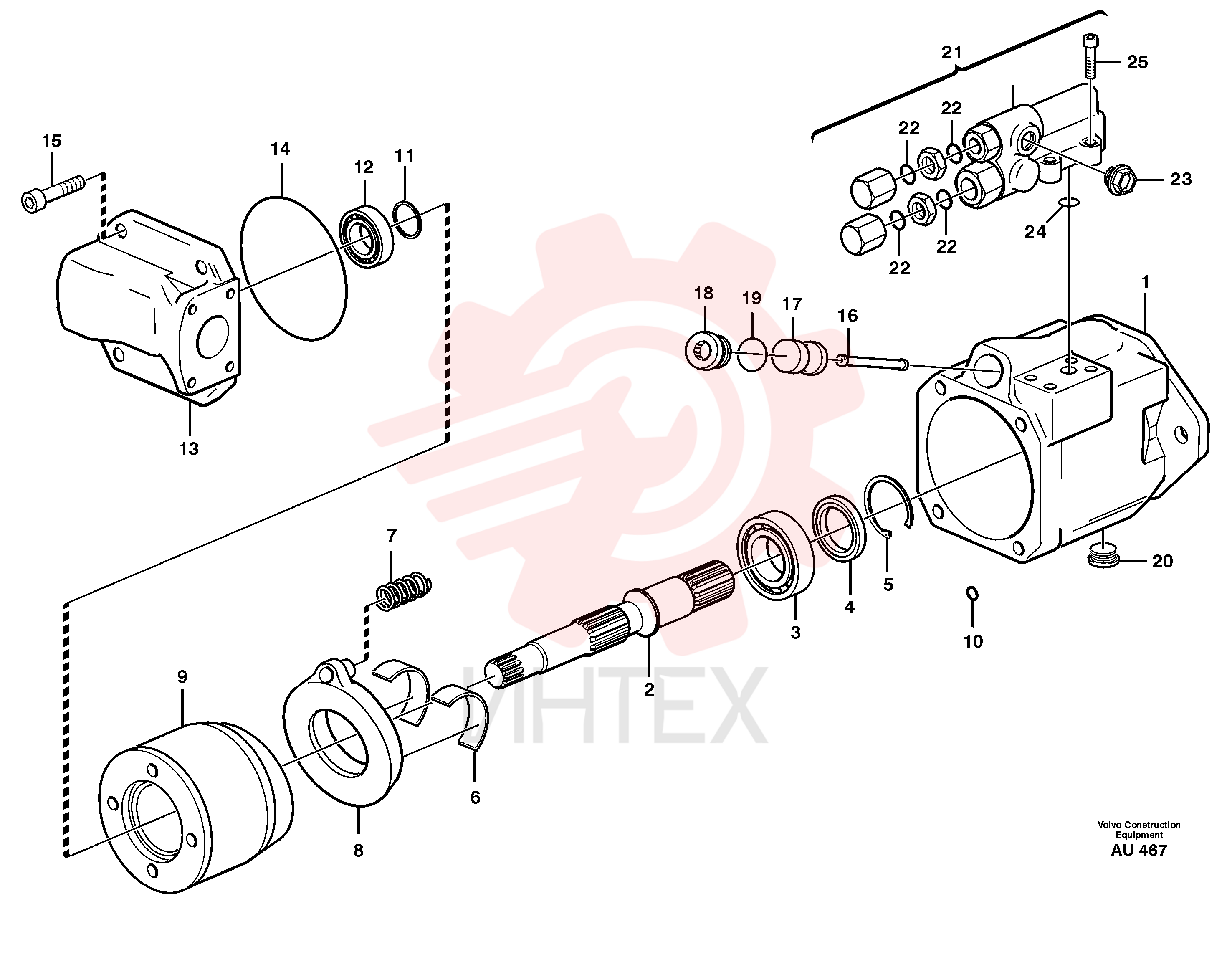

VOE 11704532 Гидронасос (основной насос)

VOE 11704532 Гидронасос (основной насос)

— VOE 11704532

  • VOE 11704532 - Гидронасос (основной насос)

— VOE 11704532

  • VOE 11704532 - Гидронасос (основной насос)

2 VOE 11704539

  • VOE 11704539 - Вал

3 VOE 11704547

  • VOE 11704547 - Подшипник

3 VOE 11704547

  • VOE 11704547 - Подшипник

4 VOE 11704551

  • VOE 11704551 - Кольцо уплотнительное

4 VOE 11704551

  • VOE 11704551 - Кольцо уплотнительное

5 VOE 914519

  • VOE 914519 - Кольцо стопорное

5 VOE 914519

  • VOE 914519 - Кольцо стопорное

6 VOE 11704549

  • VOE 11704549 - Подшипник

6 VOE 11704549

  • VOE 11704549 - Подшипник

7 VOE 11704541

  • VOE 11704541 - Пружина

7 VOE 11704541

  • VOE 11704541 - Пружина

9 VOE 11704535

  • VOE 11704535 - Элемент насоса

9 VOE 11704535

  • VOE 11704535 - Элемент насоса

10 VOE 11998860

  • VOE 11998860 - Кольцо уплотнительное (О-кольцо)

10 VOE 11998860

  • VOE 11998860 - Кольцо уплотнительное (О-кольцо)

11 VOE 11704544

  • VOE 11704544 - Прокладка

12 VOE 11704546

  • VOE 11704546 - Подшипник

12 VOE 11704546

  • VOE 11704546 - Подшипник

14 VOE 11704553

  • VOE 11704553 - Кольцо уплотнительное (О-кольцо)

14 VOE 11704553

  • VOE 11704553 - Кольцо уплотнительное (О-кольцо)

15 VOE 11704557

  • VOE 11704557 - Винт с внутренним шестигранником

16 VOE 11704538

  • VOE 11704538 - Шток поршня

16 VOE 11704538

  • VOE 11704538 - Шток поршня

17 VOE 11998861

  • VOE 11998861 - Поршень

17 VOE 11998861

  • VOE 11998861 - Поршень

19 VOE 11708231

  • VOE 11708231 - Кольцо уплотнительное (О-кольцо)

19 VOE 11708231

  • VOE 11708231 - Кольцо уплотнительное (О-кольцо)

20 VOE 11704559

  • VOE 11704559 - Пробка (заглушка)

20 VOE 11704559

  • VOE 11704559 - Пробка (заглушка)

21 VOE 11704534

  • VOE 11704534 - Клапан

22 VOE 7190187

  • VOE 7190187 - Кольцо уплотнительное (О-кольцо)

22 VOE 7190187

  • VOE 7190187 - Кольцо уплотнительное (О-кольцо)

23 VOE 11992833

  • VOE 11992833 - Пробка (заглушка)

23 VOE 11992833

  • VOE 11992833 - Пробка (заглушка)

24 VOE 11708087

  • VOE 11708087 - Кольцо уплотнительное (О-кольцо)

24 VOE 11708087

  • VOE 11708087 - Кольцо уплотнительное (О-кольцо)

25 VOE 13974079

  • VOE 13974079 - Винт с внутренним шестигранником
