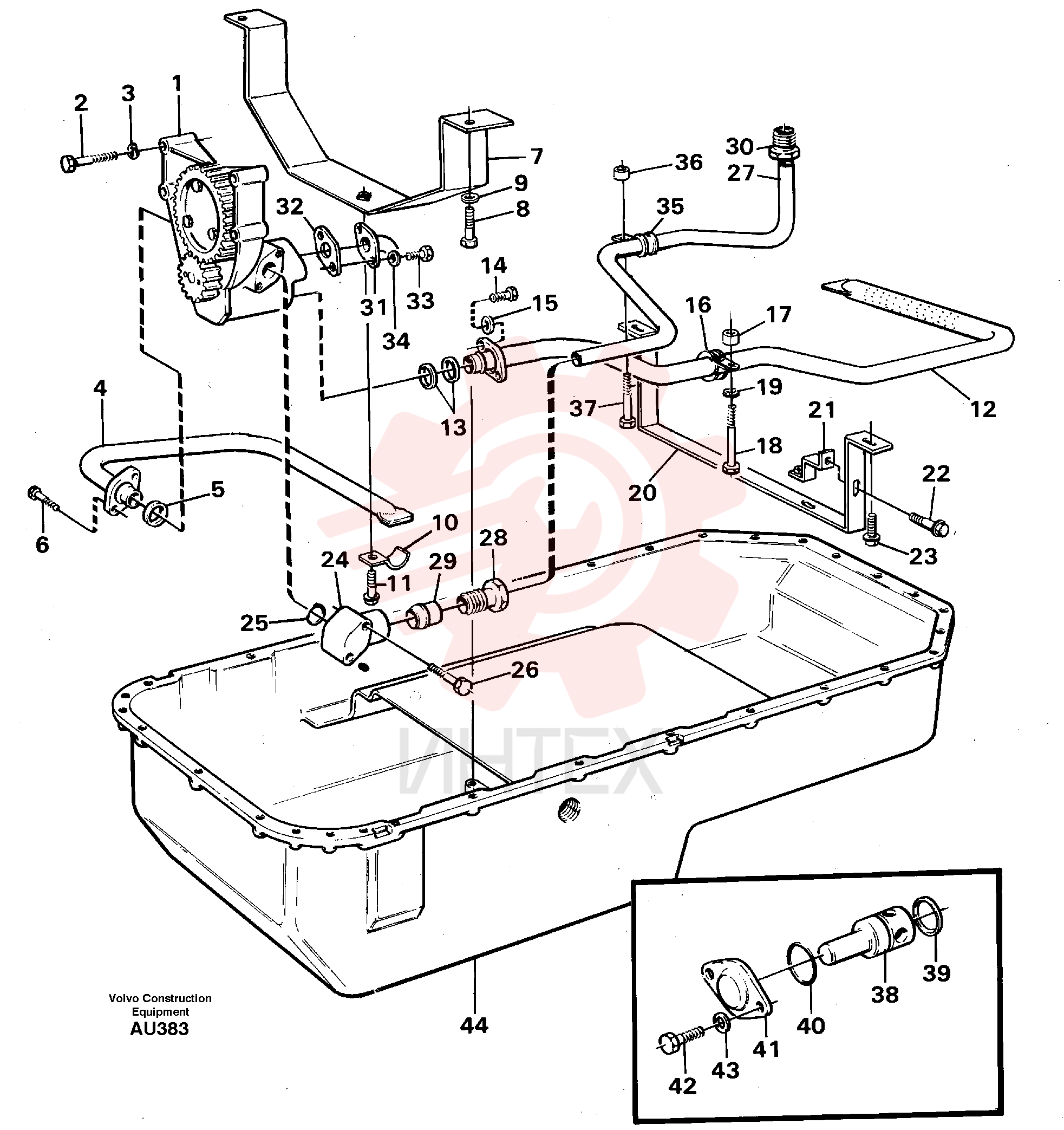

VOE 11031607 Насос масляный (часть 1)

VOE 11031607 Насос масляный (часть 1)

1 VOE 11031607

  • VOE 11031607 - Насос масляный

2 VOE 955538

  • VOE 955538 - Винт с шестигранной головкой

2 VOE 955538

  • VOE 955538 - Винт с шестигранной головкой

3 VOE 13942336

  • VOE 13942336 - Шайба пружинная
  • (VOE 942336)

3 VOE 13942336

  • VOE 13942336 - Шайба пружинная
  • (VOE 942336)

4 VOE 11031197

  • VOE 11031197 - Труба всасывающая

5 VOE 470383

  • VOE 470383 - Кольцо уплотнительное

5 VOE 470383

  • VOE 470383 - Кольцо уплотнительное

6 VOE 13946173

  • VOE 13946173 - Винт

6 VOE 13946173

  • VOE 13946173 - Болт

7 VOE 11031290

  • VOE 11031290 - 11031290

8 VOE 955531

  • VOE 955531 - Винт с шестигранной головкой

8 VOE 955531

  • VOE 955531 - Болт

9 VOE 13955894

  • VOE 13955894 - Шайба
  • (VOE 955894)

9 VOE 13955894

  • VOE 13955894 - Шайба
  • (VOE 955894)

10 VOE 11031206

  • VOE 11031206 - Зажим

11 VOE 13946544

  • VOE 13946544 - Болт
  • (VOE 946544)

11 VOE 13946544

  • VOE 13946544 - Винт
  • (VOE 946544)

12 VOE 11031199

  • VOE 11031199 - Труба всасывающая

13 VOE 470383

  • VOE 470383 - Кольцо уплотнительное

13 VOE 470383

  • VOE 470383 - Кольцо уплотнительное

14 VOE 13941678

  • VOE 13941678 - Винт с шестигранной головкой
  • (VOE 941678)

15 VOE 13955894

  • VOE 13955894 - Шайба
  • (VOE 955894)

15 VOE 13955894

  • VOE 13955894 - Шайба
  • (VOE 955894)

16 VOE 977743

  • VOE 977743 - Зажим

17 VOE 11053913

  • VOE 11053913 - Втулка (распорная)

17 VOE 11053913

  • VOE 11053913 - Втулка (распорная)

18 VOE 13940159

  • VOE 13940159 - Болт
  • (VOE 940159)

18 VOE 13940159

  • VOE 13940159 - Болт
  • (VOE 940159)

19 VOE 13941907

  • VOE 13941907 - Шайба пружинная
  • (VOE 941907)

19 VOE 13941907

  • VOE 13941907 - Шайба
  • (VOE 941907)

20 VOE 11031202

  • VOE 11031202 - Крепление

21 VOE 11031203

  • VOE 11031203 - Крепление

22 VOE 13946544

  • VOE 13946544 - Болт
  • (VOE 946544)

22 VOE 13946544

  • VOE 13946544 - Винт
  • (VOE 946544)

23 VOE 942402

  • VOE 942402 - Винт с фланцем

23 VOE 942402

  • VOE 942402 - Винт с фланцем

24 VOE 4778338

  • VOE 4778338 - Фланец

25 VOE 13949657

  • VOE 13949657 - Кольцо уплотнительное (О-кольцо)
  • (VOE 949657)

25 VOE 13949657

  • VOE 13949657 - Кольцо уплотнительное (О-кольцо)
  • (VOE 949657)

26 VOE 13965216

  • VOE 13965216 - Болт
  • (VOE 965216)

26 VOE 13965216

  • VOE 13965216 - Болт
  • (VOE 965216)

27 VOE 865224

  • VOE 865224 - Трубка

28 VOE 470377

  • VOE 470377 - Соединитель

29 VOE 980787

  • VOE 980787 - Втулка обжимная
  • (956973)

29 VOE 980787

  • VOE 980787 - Втулка обжимная
  • (956973)

30 VOE 466908

  • VOE 466908 - Фитинг

31 VOE 4778425

  • VOE 4778425 - Трубка

32 VOE 4778427

  • VOE 4778427 - Фланец

33 VOE 13941678

  • VOE 13941678 - Винт с шестигранной головкой
  • (VOE 941678)

34 VOE 13955894

  • VOE 13955894 - Шайба
  • (VOE 955894)

34 VOE 13955894

  • VOE 13955894 - Шайба
  • (VOE 955894)

35 VOE 7190159

  • VOE 7190159 - Зажим

36 VOE 11053913

  • VOE 11053913 - Втулка (распорная)

36 VOE 11053913

  • VOE 11053913 - Втулка (распорная)

37 VOE 955525

  • VOE 955525 - Винт с шестигранной головкой

37 VOE 955525

  • VOE 955525 - Винт с шестигранной головкой

38 VOE 471707

  • VOE 471707 - Клапан редукционный

38 VOE 471707

  • VOE 471707 - Клапан редукционный

39 VOE 469846

  • VOE 469846 - Кольцо уплотнительное

39 VOE 469846

  • VOE 469846 - Кольцо уплотнительное

40 VOE 949658

  • VOE 949658 - Кольцо уплотнительное (О-кольцо)

40 VOE 949658

  • VOE 949658 - Кольцо уплотнительное (О-кольцо)

41 VOE 471752

  • VOE 471752 - Крышка

42 VOE 940100

  • VOE 940100 - Винт с шестигранной головкой

42 VOE 940100

  • VOE 940100 - Винт с шестигранной головкой

43 VOE 13941906

  • VOE 13941906 - Шайба
  • (VOE 941906)

43 VOE 13941906

  • VOE 13941906 - Шайба
  • (VOE 941906)
