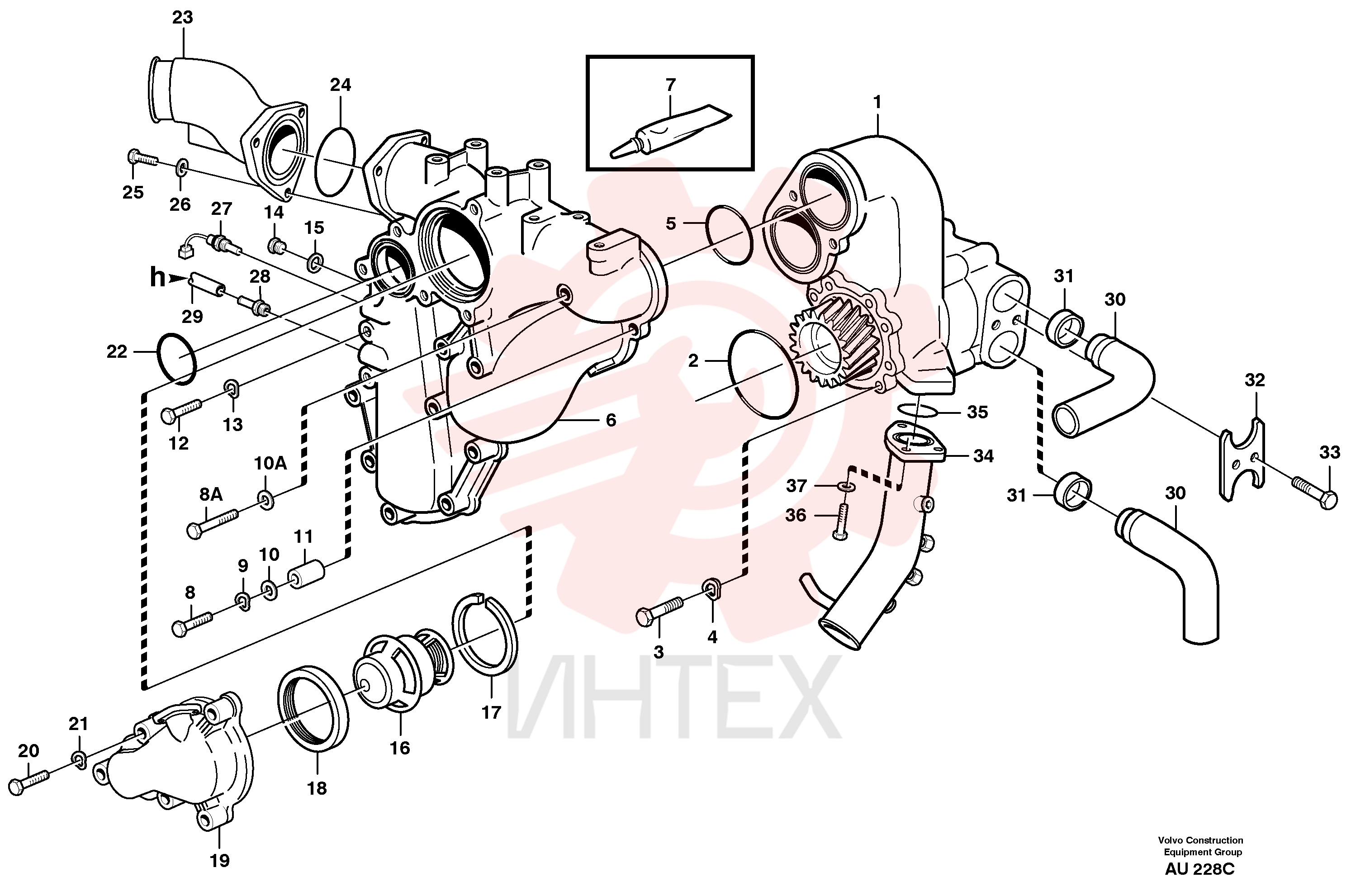

VOE 11031373 Насос водяной

VOE 11031373 Насос водяной

1 VOE 11031373

  • VOE 11031373 - Насос водяной

1 VOE 11031373

  • VOE 11031373 - Насос водяной

2 VOE 925257

  • VOE 925257 - Кольцо уплотнительное (О-кольцо)

2 VOE 925257

  • VOE 925257 - Кольцо уплотнительное (О-кольцо)

3 VOE 955542

  • VOE 955542 - Винт с шестигранной головкой
  • L = 83 MM

3 VOE 955542

  • VOE 955542 - Болт
  • L = 83 MM

4 VOE 13942336

  • VOE 13942336 - Шайба пружинная

4 VOE 13942336

  • VOE 13942336 - Шайба пружинная

5 VOE 1664473

  • VOE 1664473 - Кольцо уплотнительное (О-кольцо)

5 VOE 1664473

  • VOE 1664473 - Кольцо уплотнительное (О-кольцо)

6 VOE 8194532

  • VOE 8194532 - Корпус термостата
  • (VOE 8194505)

6 VOE 8194532

  • VOE 8194532 - Корпус термостата
  • (VOE 8194505)

7 VOE 1161277

  • VOE 1161277 - Герметик
  • 20 грамм

7 VOE 1161277

  • VOE 1161277 - Герметик
  • 20 грамм

8 VOE 955537

  • VOE 955537 - Болт
  • L = 51 MM

8 VOE 955537

  • VOE 955537 - Винт с шестигранной головкой
  • L = 51 MM

8A VOE 940156

  • VOE 940156 - Болт
  • Двигатель 298829 и далее

8A VOE 940156

  • VOE 940156 - Винт с шестигранной головкой
  • Двигатель 298829 и далее

9 VOE 13942336

  • VOE 13942336 - Шайба пружинная

9 VOE 13942336

  • VOE 13942336 - Шайба пружинная

10 VOE 13961170

  • VOE 13961170 - Шайба
  • Толщина = 4 MM

10 VOE 13961170

  • VOE 13961170 - Шайба
  • Толщина = 4 MM

10A VOE 13940097

  • VOE 13940097 - Шайба
  • Двигатель 298829 и далее

10A VOE 13940097

  • VOE 13940097 - Шайба
  • Двигатель 298829 и далее

11 VOE 829653

  • VOE 829653 - Втулка (распорная)
  • L = 15 MM

11 VOE 829653

  • VOE 829653 - Втулка (распорная)
  • L = 15 MM

12 VOE 955537

  • VOE 955537 - Болт

12 VOE 955537

  • VOE 955537 - Винт с шестигранной головкой

13 VOE 13942336

  • VOE 13942336 - Шайба пружинная

13 VOE 13942336

  • VOE 13942336 - Шайба пружинная

14 VOE 960631

  • VOE 960631 - Пробка (заглушка)
  • Двигатель 298829 и далее

15 VOE 7011996

  • VOE 7011996 - Прокладка
  • Двигатель 298829 и далее

15 VOE 7011996

  • VOE 7011996 - Прокладка
  • Двигатель 298829 и далее

16 VOE 8149182

  • VOE 8149182 - Термостат

16 VOE 8149182

  • VOE 8149182 - Термостат

17 VOE 1544710

  • VOE 1544710 - Кольцо уплотнительное

17 VOE 1544710

  • VOE 1544710 - Кольцо уплотнительное

18 VOE 11000236

  • VOE 11000236 - Кольцо уплотнительное

18 VOE 11000236

  • VOE 11000236 - Кольцо уплотнительное

19 VOE 422730

  • VOE 422730 - Крышка

19 VOE 422730

  • VOE 422730 - Крышка

20 VOE 940186

  • VOE 940186 - Винт с шестигранной головкой

20 VOE 940186

  • VOE 940186 - Винт с шестигранной головкой

21 VOE 13941907

  • VOE 13941907 - Шайба пружинная

21 VOE 13941907

  • VOE 13941907 - Шайба

22 VOE 1664473

  • VOE 1664473 - Кольцо уплотнительное (О-кольцо)

22 VOE 1664473

  • VOE 1664473 - Кольцо уплотнительное (О-кольцо)

23 VOE 4777113

  • VOE 4777113 - Труба соединительная

23 VOE 4777113

  • VOE 4777113 - Труба соединительная

24 VOE 13975675

  • VOE 13975675 - Кольцо уплотнительное (О-кольцо)
  • (VOE 975675)

24 VOE 13975675

  • VOE 13975675 - Кольцо уплотнительное (О-кольцо)
  • (VOE 975675)

25 VOE 13940135

  • VOE 13940135 - Болт
  • L = 22 MM

25 VOE 13940135

  • VOE 13940135 - Болт
  • L = 22 MM

26 VOE 13941907

  • VOE 13941907 - Шайба пружинная

26 VOE 13941907

  • VOE 13941907 - Шайба

27 VOE 11039193

  • VOE 11039193 - Датчик температуры
  • SE1

27 VOE 11039193

  • VOE 11039193 - Датчик температуры
  • SE1

28 VOE 479974

  • VOE 479974 - Ниппель

28 VOE 479974

  • VOE 479974 - Ниппель

30 VOE 11030745

  • VOE 11030745 - Торец трубки

31 VOE 11030751

  • VOE 11030751 - Кольцо уплотнительное

31 VOE 11030751

  • VOE 11030751 - Кольцо уплотнительное

32 VOE 11030747

  • VOE 11030747 - Шайба стопорная

32 VOE 11030747

  • VOE 11030747 - Шайба стопорная

33 VOE 13946934

  • VOE 13946934 - Болт
  • (VOE 946934)

33 VOE 13946934

  • VOE 13946934 - Болт
  • (VOE 946934)

34 VOE 11031384

  • VOE 11031384 - Труба соединительная

34 VOE 11031384

  • VOE 11031384 - Труба соединительная

35 VOE 925092

  • VOE 925092 - Кольцо уплотнительное (О-кольцо)

35 VOE 925092

  • VOE 925092 - Кольцо уплотнительное (О-кольцо)

36 VOE 13940135

  • VOE 13940135 - Болт
  • (VOE 940135)

36 VOE 13940135

  • VOE 13940135 - Болт
  • (VOE 940135)

37 VOE 13941907

  • VOE 13941907 - Шайба пружинная
  • (VOE 941907)

37 VOE 13941907

  • VOE 13941907 - Шайба
  • (VOE 941907)
