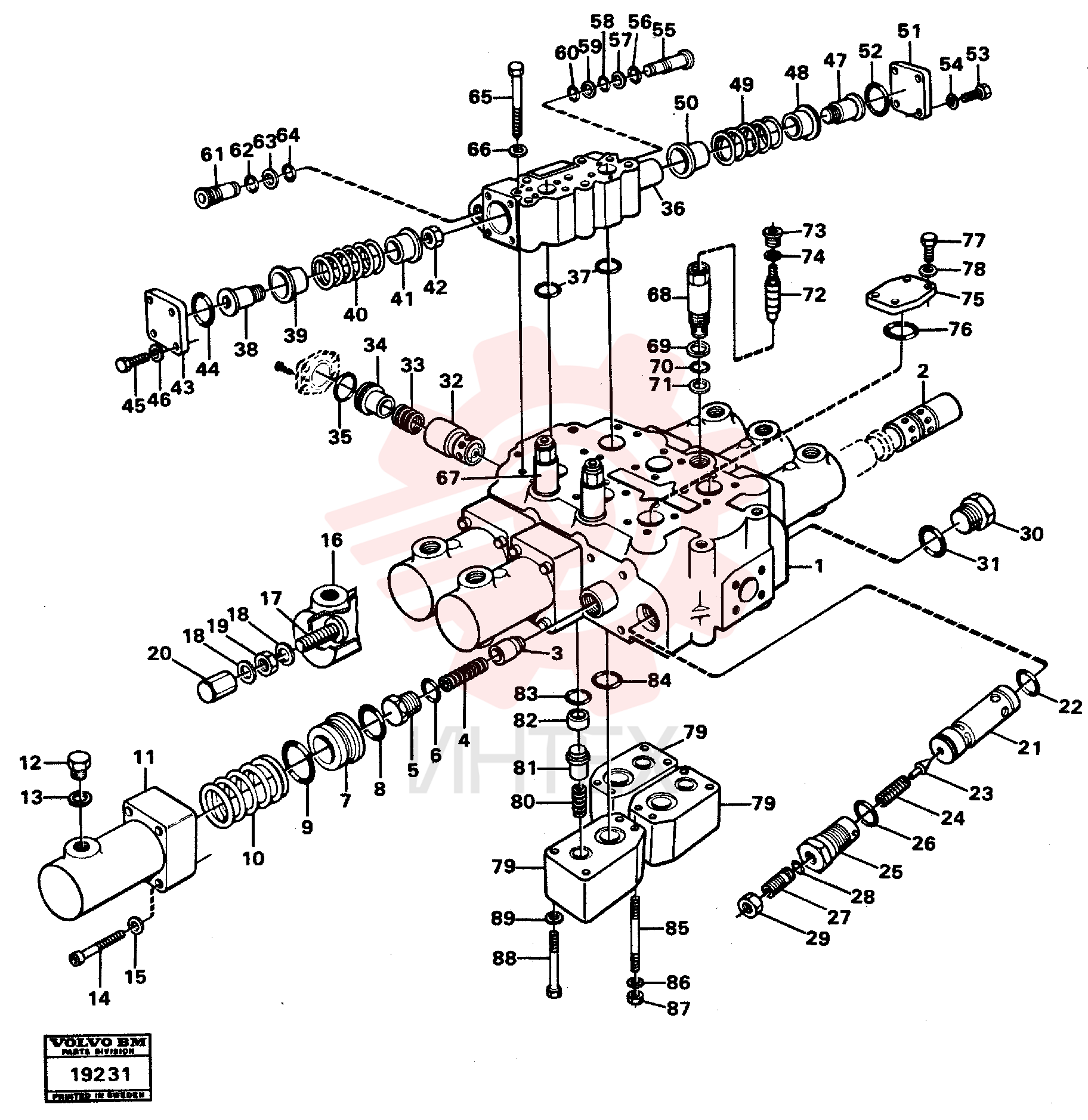

VOE 11043112 Клапан регулирующий (распределительный)

VOE 11043112 Клапан регулирующий (распределительный)

— VOE 11043112

  • VOE 11043112 - Клапан регулирующий (распределительный)

3 VOE 6633097

  • VOE 6633097 - Клапан обратный

4 VOE 6633098

  • VOE 6633098 - Пружина

5 VOE 6648974

  • VOE 6648974 - Пробка (заглушка)

6 VOE 6631316

  • VOE 6631316 - Кольцо уплотнительное (О-кольцо)

6 VOE 6631316

  • VOE 6631316 - Кольцо уплотнительное (О-кольцо)

7 VOE 6648977

  • VOE 6648977 - Тарелка клапана

8 VOE 6648978

  • VOE 6648978 - Кольцо уплотнительное (О-кольцо)

9 VOE 6648979

  • VOE 6648979 - Кольцо уплотнительное (О-кольцо)

10 VOE 6212000

  • VOE 6212000 - Пружина

11 VOE 6648976

  • VOE 6648976 - Кожух

13 VOE 14042936

  • VOE 14042936 - Шайба уплотнительная

13 VOE 14042936

  • VOE 14042936 - Шайба уплотнительная

14 VOE 6645276

  • VOE 6645276 - Болт

15 VOE 13955894

  • VOE 13955894 - Шайба

15 VOE 13955894

  • VOE 13955894 - Шайба

17 VOE 4787079

  • VOE 4787079 - Винт регулировочный

18 VOE 6623828

  • VOE 6623828 - Шайба уплотнительная

19 VOE 4787080

  • VOE 4787080 - Гайка

20 VOE 4787081

  • VOE 4787081 - Гайка

21 VOE 6648970

  • VOE 6648970 - Клапан

22 VOE 11991846

  • VOE 11991846 - Кольцо уплотнительное (О-кольцо)

23 VOE 6631448

  • VOE 6631448 - Штифт

24 VOE 6631450

  • VOE 6631450 - Пружина

25 VOE 11991847

  • VOE 11991847 - Тарелка клапана

26 VOE 6634053

  • VOE 6634053 - Кольцо уплотнительное (О-кольцо)

27 VOE 11996245

  • VOE 11996245 - Винт регулировочный

28 VOE 11991849

  • VOE 11991849 - Кольцо уплотнительное (О-кольцо)

29 VOE 11991940

  • VOE 11991940 - Гайка

31 VOE 6634053

  • VOE 6634053 - Кольцо уплотнительное (О-кольцо)

32 VOE 11991842

  • VOE 11991842 - Клапан обратный

33 VOE 6213048

  • VOE 6213048 - Пружина

34 VOE 11991843

  • VOE 11991843 - Шайба

35 VOE 6633020

  • VOE 6633020 - Кольцо уплотнительное (О-кольцо)

37 VOE 6631559

  • VOE 6631559 - Кольцо уплотнительное

38 VOE 6648999

  • VOE 6648999 - Крышка

39 VOE 6634013

  • VOE 6634013 - Фиксатор пружины

40 VOE 6648998

  • VOE 6648998 - Пружина

41 VOE 6643176

  • VOE 6643176 - Фиксатор пружины

44 VOE 6648995

  • VOE 6648995 - Кольцо уплотнительное (О-кольцо)

45 VOE 940142

  • VOE 940142 - Винт с шестигранной головкой

45 VOE 940142

  • VOE 940142 - Винт с шестигранной головкой

46 VOE 13955894

  • VOE 13955894 - Шайба

46 VOE 13955894

  • VOE 13955894 - Шайба

47 VOE 6648996

  • VOE 6648996 - Тарелка клапана

48 VOE 6212003

  • VOE 6212003 - Фиксатор пружины

49 VOE 6648998

  • VOE 6648998 - Пружина

50 VOE 6634013

  • VOE 6634013 - Фиксатор пружины

52 VOE 6648995

  • VOE 6648995 - Кольцо уплотнительное (О-кольцо)

53 VOE 940142

  • VOE 940142 - Винт с шестигранной головкой

53 VOE 940142

  • VOE 940142 - Винт с шестигранной головкой

54 VOE 13955894

  • VOE 13955894 - Шайба

54 VOE 13955894

  • VOE 13955894 - Шайба

55 VOE 11991854

  • VOE 11991854 - Пробка (заглушка)

56 VOE 11991420

  • VOE 11991420 - Кольцо уплотнительное (О-кольцо)

57 VOE 11991423

  • VOE 11991423 - Кольцо опорное

58 VOE 11991421

  • VOE 11991421 - Кольцо уплотнительное (О-кольцо)

59 VOE 11991424

  • VOE 11991424 - Кольцо опорное

60 VOE 11991422

  • VOE 11991422 - Кольцо уплотнительное (О-кольцо)

61 VOE 11991855

  • VOE 11991855 - Пробка (заглушка)

62 VOE 11991420

  • VOE 11991420 - Кольцо уплотнительное (О-кольцо)

63 VOE 11991424

  • VOE 11991424 - Кольцо опорное

64 VOE 11991422

  • VOE 11991422 - Кольцо уплотнительное (О-кольцо)

65 VOE 13970982

  • VOE 13970982 - Винт с шестигранной головкой

65 VOE 13970982

  • VOE 13970982 - Винт с шестигранной головкой

66 VOE 13955897

  • VOE 13955897 - Шайба

66 VOE 13955897

  • VOE 13955897 - Шайба

67 VOE 11992524

  • VOE 11992524 - Клапан

69 VOE 944251

  • VOE 944251 - Прокладка

70 VOE 11991850

  • VOE 11991850 - Кольцо уплотнительное (О-кольцо)

71 VOE 11992249

  • VOE 11992249 - Кольцо опорное

73 VOE 6648983

  • VOE 6648983 - Пробка (заглушка)

74 VOE 6623824

  • VOE 6623824 - Кольцо уплотнительное (О-кольцо)

75 VOE 6648968

  • VOE 6648968 - Фланец уплотнения

76 VOE 6631559

  • VOE 6631559 - Кольцо уплотнительное

77 VOE 13970948

  • VOE 13970948 - Винт с шестигранной головкой

77 VOE 13970948

  • VOE 13970948 - Винт с шестигранной головкой

78 VOE 941908

  • VOE 941908 - Шайба пружинная

78 VOE 941908

  • VOE 941908 - Шайба пружинная

79 VOE 6213051

  • VOE 6213051 - Клапан

80 VOE 11991862

  • VOE 11991862 - Пружина

81 VOE 6213053

  • VOE 6213053 - Клапан обратный

82 VOE 6213052

  • VOE 6213052 - Седло

83 VOE 6634053

  • VOE 6634053 - Кольцо уплотнительное (О-кольцо)

84 VOE 11991861

  • VOE 11991861 - Кольцо уплотнительное (О-кольцо)

85 VOE 6648981

  • VOE 6648981 - Шпилька

86 VOE 941908

  • VOE 941908 - Шайба пружинная

86 VOE 941908

  • VOE 941908 - Шайба пружинная

87 VOE 971071

  • VOE 971071 - Гайка шестигранная

87 VOE 971071

  • VOE 971071 - Гайка шестигранная

88 VOE 13970958

  • VOE 13970958 - Винт с шестигранной головкой

88 VOE 13970958

  • VOE 13970958 - Винт с шестигранной головкой

89 VOE 941908

  • VOE 941908 - Шайба пружинная

89 VOE 941908

  • VOE 941908 - Шайба пружинная
