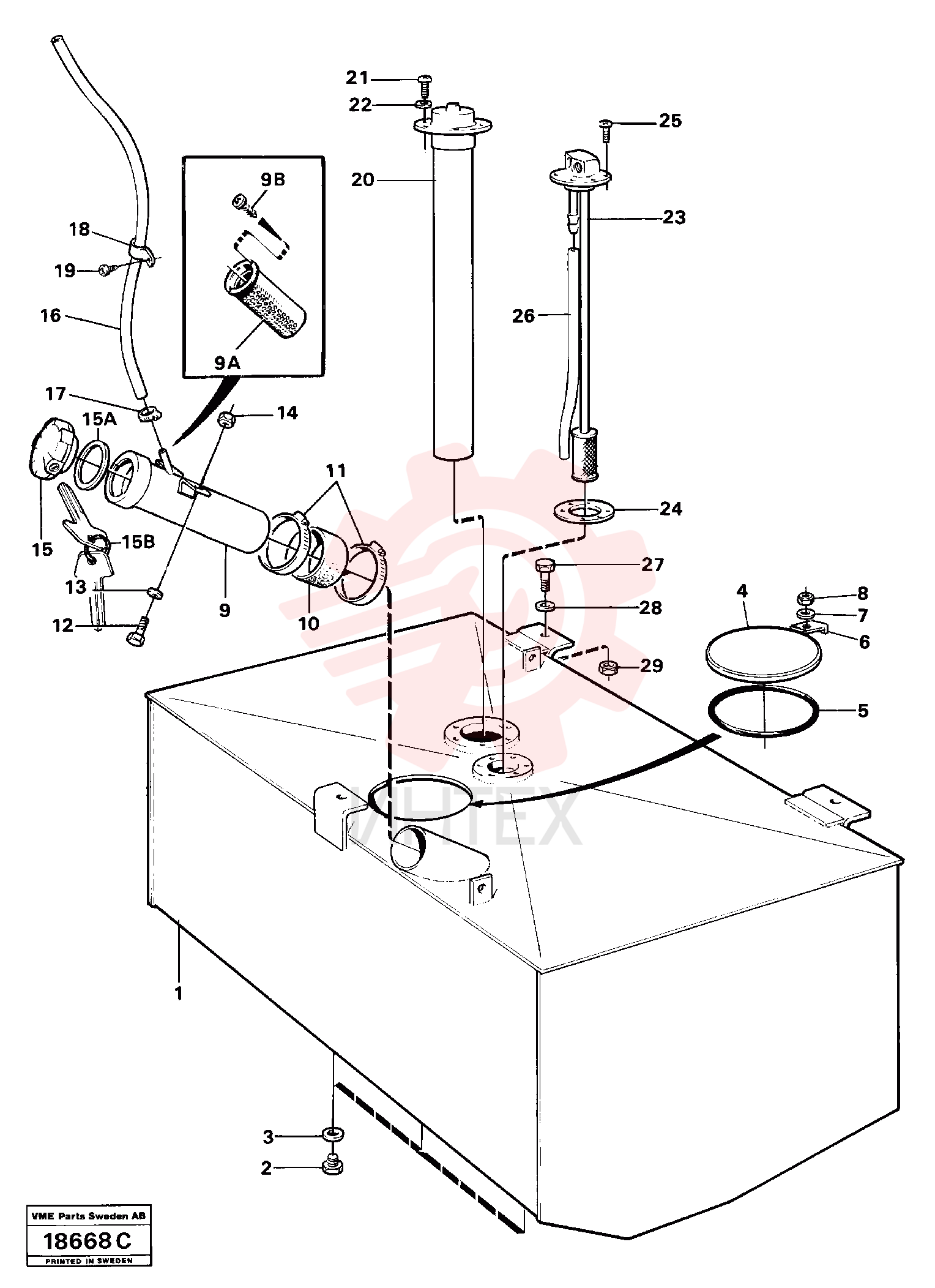

VOE 11023117 Бак топливный (бензобак)

VOE 11023117 Бак топливный (бензобак)

— VOE 11023117

  • VOE 11023117 - Бак топливный (бензобак)
  • Серийный № 2678 - 2981

— VOE 11023355

  • VOE 11023355 - Бак топливный (бензобак)
  • Серийный № 2982 и далее

1 VOE 4952109

  • VOE 4952109 - Бак топливный (бензобак)
  • Серийный № до 2677

2 VOE 4948183

  • VOE 4948183 - Пробка (заглушка)

2 VOE 4948183

  • VOE 4948183 - Пробка (заглушка)

3 VOE 957184

  • VOE 957184 - Прокладка

3 VOE 957184

  • VOE 957184 - Прокладка

4 VOE 11023120

  • VOE 11023120 - Крышка
  • Серийный № 2678 и далее

5 VOE 962509

  • VOE 962509 - Кольцо уплотнительное (О-кольцо)
  • Серийный № 2678 и далее

5 VOE 962509

  • VOE 962509 - Кольцо уплотнительное (О-кольцо)
  • Серийный № 2678 и далее

6 VOE 11018449

  • VOE 11018449 - Зажим

6 VOE 11018449

  • VOE 11018449 - Зажим

7 VOE 13955894

  • VOE 13955894 - Шайба
  • Серийный № 2678 и далее

7 VOE 13955894

  • VOE 13955894 - Шайба
  • Серийный № 2678 и далее

8 VOE 946036

  • VOE 946036 - Гайка стопорная
  • Серийный № 2678 и далее

8 VOE 946036

  • VOE 946036 - Гайка стопорная
  • Серийный № 2678 и далее

9 VOE 4952118

  • VOE 4952118 - Труба заливной горловины

9A VOE 11173801

  • VOE 11173801 - Фильтр

9B VOE 955126

  • VOE 955126 - Винт с крестообразным шлицем

9B VOE 955126

  • VOE 955126 - Винт с крестообразным шлицем

10 VOE 4935148

  • VOE 4935148 - Шланг

10 VOE 4935148

  • VOE 4935148 - Шланг

11 VOE 943483

  • VOE 943483 - Хомут шланговый

11 VOE 943483

  • VOE 943483 - Хомут шланговый

12 VOE 955297

  • VOE 955297 - Винт с шестигранной головкой

12 VOE 955297

  • VOE 955297 - Винт с шестигранной головкой

13 VOE 976944

  • VOE 976944 - Шайба

13 VOE 976944

  • VOE 976944 - Шайба

14 VOE 946036

  • VOE 946036 - Гайка стопорная

14 VOE 946036

  • VOE 946036 - Гайка стопорная

15 VOE 1189577

  • VOE 1189577 - Крышка заливной горловины
  • Запираемый (LOCKABLE)

15 VOE 1189577

  • VOE 1189577 - Крышка заливной горловины
  • Запираемый (LOCKABLE)

15A VOE 1698164

  • VOE 1698164 - Прокладка

15A VOE 1698164

  • VOE 1698164 - Прокладка

15B VOE 11991396

  • VOE 11991396 - Шпонка

16 VOE 943518

  • VOE 943518 - Шланг
  • L=1250

16 VOE 943518

  • VOE 943518 - Шланг
  • L=1250

17 VOE 13976572

  • VOE 13976572 - Хомут шланговый

17 VOE 13976572

  • VOE 13976572 - Хомут шланговый

18 VOE 952625

  • VOE 952625 - Зажим

18 VOE 952625

  • VOE 952625 - Зажим

19 VOE 969278

  • VOE 969278 - Винт с внутренним шестигранником

19 VOE 969278

  • VOE 969278 - Винт с внутренним шестигранником

20 VOE 4787245

  • VOE 4787245 - Узел бака

20 VOE 4787245

  • VOE 4787245 - Узел бака

21 VOE 956092

  • VOE 956092 - Винт с крестообразным шлицем

21 VOE 956092

  • VOE 956092 - Винт с крестообразным шлицем

22 VOE 957170

  • VOE 957170 - Прокладка

22 VOE 957170

  • VOE 957170 - Прокладка

23 VOE 4935493

  • VOE 4935493 - 4935493

24 VOE 7089865

  • VOE 7089865 - Прокладка

25 VOE 956184

  • VOE 956184 - Винт с крестообразным шлицем потайной

25 VOE 956184

  • VOE 956184 - Винт с крестообразным шлицем потайной

26 VOE 941279

  • VOE 941279 - Шланг
  • L=470

27 VOE 13955366

  • VOE 13955366 - Болт

27 VOE 13955366

  • VOE 13955366 - Болт

28 VOE 13955900

  • VOE 13955900 - Шайба

28 VOE 13955900

  • VOE 13955900 - Шайба

29 VOE 945884

  • VOE 945884 - Гайка стопорная

29 VOE 945884

  • VOE 945884 - Гайка стопорная
