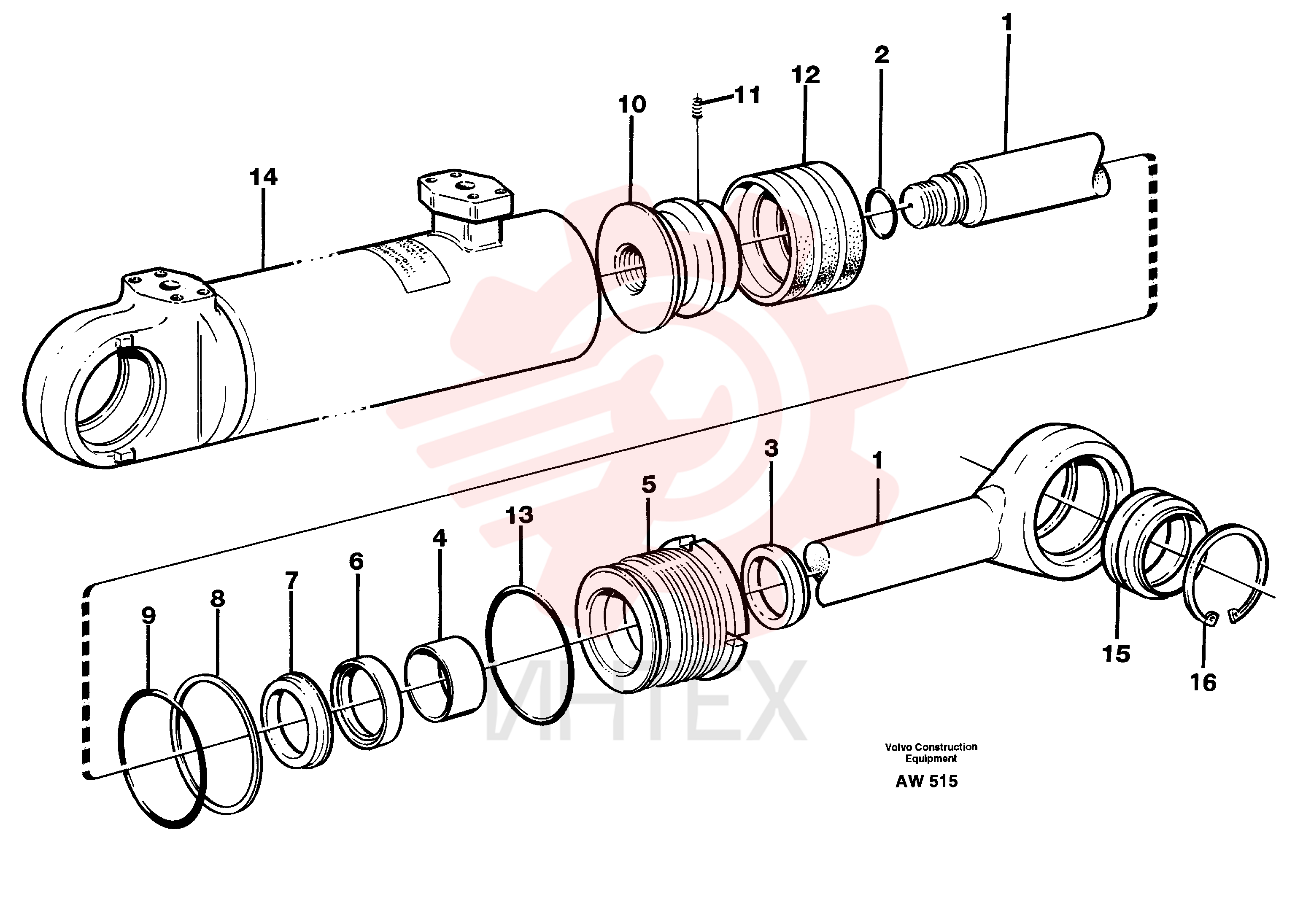

VOE 11045351 Гидроцилиндр (часть 1)

VOE 11045351 Гидроцилиндр (часть 1)

— VOE 11045351

  • VOE 11045351 - Гидроцилиндр
  • 100 / 50

— VOE 11045351

  • VOE 11045351 - Гидроцилиндр
  • 100 / 50

— VOE 11704251

  • VOE 11704251 - Комплект уплотнений

— VOE 11704251

  • VOE 11704251 - Комплект уплотнений

1 VOE 11704185

  • VOE 11704185 - Шток поршня

1 VOE 11704185

  • VOE 11704185 - Шток поршня

2 VOE 11704187

  • VOE 11704187 - Кольцо уплотнительное (О-кольцо)

2 VOE 11704187

  • VOE 11704187 - Кольцо уплотнительное (О-кольцо)

3 VOE 11704177

  • VOE 11704177 - Скребок

4 VOE 11704180

  • VOE 11704180 - Кольцо направляющее

4 VOE 11704180

  • VOE 11704180 - Кольцо направляющее

5 VOE 11704179

  • VOE 11704179 - Стакан штока поршня (направляющая)

5 VOE 11704179

  • VOE 11704179 - Направляющая штока поршня

6 VOE 11704181

  • VOE 11704181 - Уплотнение штока поршня

7 VOE 11704182

  • VOE 11704182 - Кольцо стопорное

7 VOE 11704182

  • VOE 11704182 - Кольцо стопорное

8 VOE 11704183

  • VOE 11704183 - Кольцо опорное

9 VOE 11704184

  • VOE 11704184 - Кольцо уплотнительное (О-кольцо)

10 VOE 11704189

  • VOE 11704189 - Поршень

10 VOE 11704189

  • VOE 11704189 - Поршень

11 VOE 11704133

  • VOE 11704133 - Болт

11 VOE 11704133

  • VOE 11704133 - Винт

12 VOE 11704188

  • VOE 11704188 - Уплотнение поршня

13 VOE 11704178

  • VOE 11704178 - Кольцо уплотнительное (О-кольцо)

14 VOE 11704186

  • VOE 11704186 - Гильза гидроцилиндра

14 VOE 11704186

  • VOE 11704186 - Гильза гидроцилиндра

15 VOE 11704176

  • VOE 11704176 - Подшипник шарнирный

15 VOE 11704176

  • VOE 11704176 - Подшипник шарнирный

16 VOE 11704175

  • VOE 11704175 - Кольцо стопорное

16 VOE 11704175

  • VOE 11704175 - Кольцо стопорное
