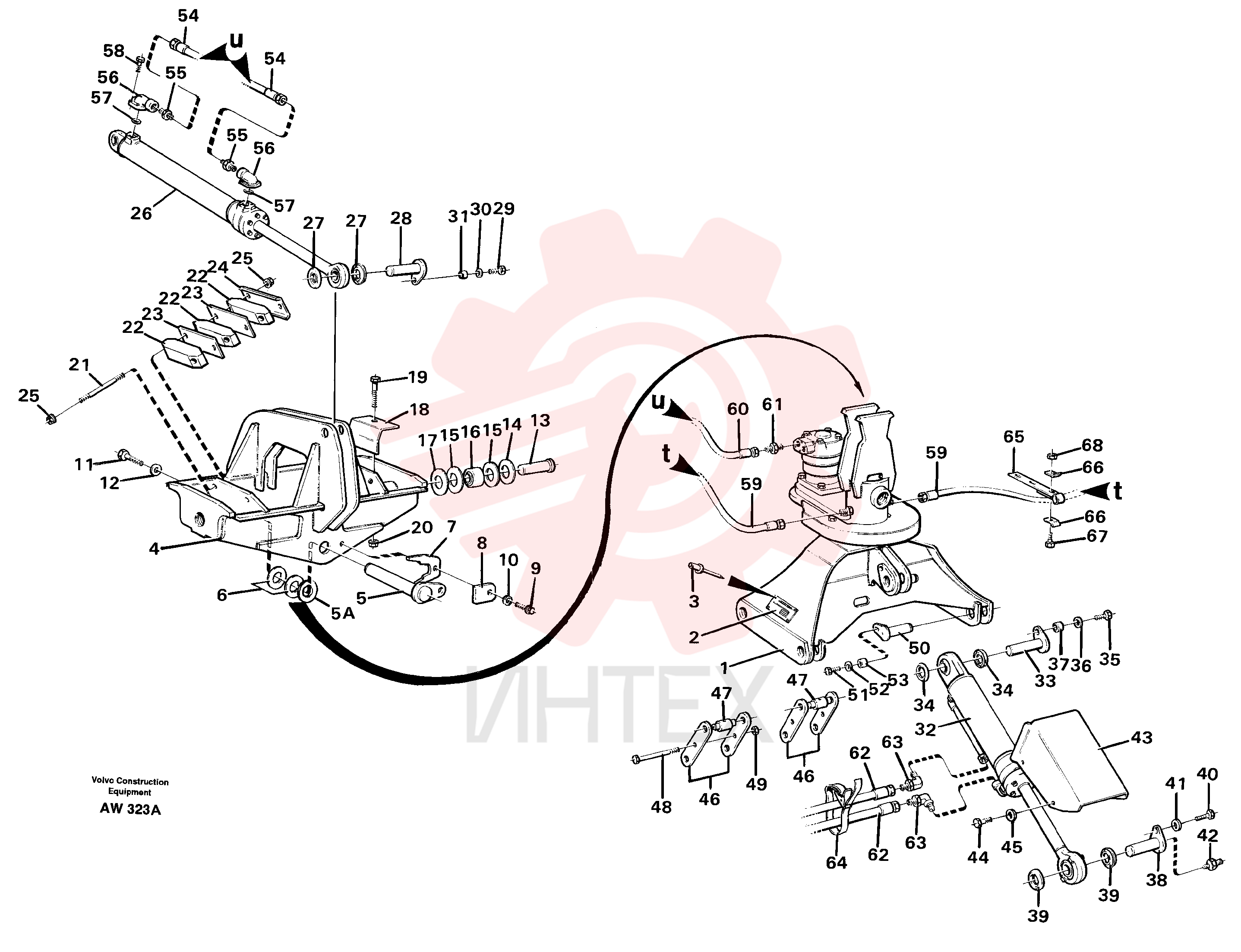

VOE 11045351 Гидроцилиндр (часть 2)

VOE 11045351 Гидроцилиндр (часть 2)

— VOE 11045351

  • VOE 11045351 - Гидроцилиндр

— VOE 11045351

  • VOE 11045351 - Гидроцилиндр

— VOE 11012394

  • VOE 11012394 - Втулка
  • L = 79 MM

— VOE 11082984

  • VOE 11082984 - Втулка
  • L = 30 MM

— VOE 931219

  • VOE 931219 - Кольцо опорное

— VOE 931219

  • VOE 931219 - Кольцо опорное

— VOE 931211

  • VOE 931211 - Кольцо уплотнительное (О-кольцо)

— VOE 931211

  • VOE 931211 - Кольцо уплотнительное (О-кольцо)

— VOE 931211

  • VOE 931211 - Кольцо уплотнительное (О-кольцо)

— VOE 931211

  • VOE 931211 - Кольцо уплотнительное (О-кольцо)

— VOE 931212

  • VOE 931212 - Кольцо уплотнительное (О-кольцо)

— VOE 931212

  • VOE 931212 - Кольцо уплотнительное (О-кольцо)

— VOE 931218

  • VOE 931218 - Кольцо опорное

— VOE 931218

  • VOE 931218 - Кольцо опорное

— VOE 931218

  • VOE 931218 - Кольцо опорное

— VOE 931218

  • VOE 931218 - Кольцо опорное

1 VOE 11012550

  • VOE 11012550 - Ротатор

2 VOE 4807524

  • VOE 4807524 - Табличка

2 VOE 4807524

  • VOE 4807524 - Табличка

3 VOE 11045750

  • VOE 11045750 - Заклепка

3 VOE 11045750

  • VOE 11045750 - Заклепка

4 VOE 11082990

  • VOE 11082990 - Балка

5 VOE 11106542

  • VOE 11106542 - 11106542

5A VOE 11082081

  • VOE 11082081 - Шайба

6 VOE 11177974

  • VOE 11177974 - Прокладка

7 VOE 11081995

  • VOE 11081995 - Пластина стопорная

8 VOE 4970660

  • VOE 4970660 - Пластина

9 VOE 13946817

  • VOE 13946817 - Болт
  • (VOE 946817)

9 VOE 13946817

  • VOE 13946817 - Болт
  • (VOE 946817)

10 VOE 4849069

  • VOE 4849069 - Шайба распорная

10 VOE 4849069

  • VOE 4849069 - Шайба распорная

11 VOE 11082837

  • VOE 11082837 - Болт

12 VOE 11012387

  • VOE 11012387 - Шайба

13 VOE 11012386

  • VOE 11012386 - Палец

14 VOE 11081520

  • VOE 11081520 - Шайба

15 VOE 11081521

  • VOE 11081521 - Шайба

16 VOE 356313

  • VOE 356313 - Подшипник тяги

16 VOE 356313

  • VOE 356313 - Подшипник тяги

17 VOE 11081996

  • VOE 11081996 - Шайба

18 VOE 11081817

  • VOE 11081817 - Защита

19 VOE 955376

  • VOE 955376 - Винт с шестигранной головкой

19 VOE 955376

  • VOE 955376 - Винт с шестигранной головкой

20 VOE 13968904

  • VOE 13968904 - Гайка с фланцем
  • (VOE 968904)

20 VOE 13968904

  • VOE 13968904 - Гайка с фланцем
  • (VOE 968904)

21 VOE 4849255

  • VOE 4849255 - Палец направляющий

21 VOE 4849255

  • VOE 4849255 - Палец направляющий

22 VOE 11045770

  • VOE 11045770 - Амортизатор

22 VOE 11045770

  • VOE 11045770 - Амортизатор

23 VOE 11045772

  • VOE 11045772 - Пластина

24 VOE 11045771

  • VOE 11045771 - Зажим

24 VOE 11045771

  • VOE 11045771 - Зажим

25 VOE 13946673

  • VOE 13946673 - Гайка стопорная с фланцем
  • (VOE 946673)

26 VOE 4782993

  • VOE 4782993 - Гидроцилиндр

26 VOE 4782993

  • VOE 4782993 - Гидроцилиндр

27 VOE 4782479

  • VOE 4782479 - Кольцо уплотнительное

27 VOE 4782479

  • VOE 4782479 - Кольцо уплотнительное

28 VOE 4859488

  • VOE 4859488 - Палец

29 VOE 13965191

  • VOE 13965191 - Винт
  • (VOE 965191)

29 VOE 13965191

  • VOE 13965191 - Болт
  • (VOE 965191)

30 VOE 13947355

  • VOE 13947355 - Шайба
  • (VOE 947355)

30 VOE 13947355

  • VOE 13947355 - Шайба
  • (VOE 947355)

31 VOE 4859489

  • VOE 4859489 - Втулка (распорная)

31 VOE 4859489

  • VOE 4859489 - Вставка

33 VOE 11012508

  • VOE 11012508 - Палец

34 VOE 4782565

  • VOE 4782565 - Уплотнение подшипника тяги

34 VOE 4782565

  • VOE 4782565 - Уплотнение подшипника тяги

35 VOE 13965191

  • VOE 13965191 - Винт
  • (VOE 965191)

35 VOE 13965191

  • VOE 13965191 - Болт
  • (VOE 965191)

36 VOE 4849069

  • VOE 4849069 - Шайба распорная

36 VOE 4849069

  • VOE 4849069 - Шайба распорная

37 VOE 4859489

  • VOE 4859489 - Втулка (распорная)

37 VOE 4859489

  • VOE 4859489 - Вставка

38 VOE 4763265

  • VOE 4763265 - Палец

39 VOE 4782565

  • VOE 4782565 - Уплотнение подшипника тяги

39 VOE 4782565

  • VOE 4782565 - Уплотнение подшипника тяги

40 VOE 13965191

  • VOE 13965191 - Винт
  • (VOE 965191)

40 VOE 13965191

  • VOE 13965191 - Болт
  • (VOE 965191)

41 VOE 4849069

  • VOE 4849069 - Шайба распорная

41 VOE 4849069

  • VOE 4849069 - Шайба распорная

42 VOE 784323

  • VOE 784323 - Ниппель

42 VOE 784323

  • VOE 784323 - Ниппель

43 VOE 11012492

  • VOE 11012492 - Защита

44 VOE 13965191

  • VOE 13965191 - Винт
  • (VOE 965191)

44 VOE 13965191

  • VOE 13965191 - Болт
  • (VOE 965191)

45 VOE 4849069

  • VOE 4849069 - Шайба распорная

45 VOE 4849069

  • VOE 4849069 - Шайба распорная

46 VOE 11081557

  • VOE 11081557 - Тяга поворотная

47 VOE 11081558

  • VOE 11081558 - Палец

48 VOE 13946474

  • VOE 13946474 - Винт с фланцем

49 VOE 13971096

  • VOE 13971096 - Гайка с фланцем
  • (VOE 971096)

49 VOE 13971096

  • VOE 13971096 - Гайка с фланцем
  • (VOE 971096)

50 VOE 11702795

  • VOE 11702795 - Винт распорный

51 VOE 13965191

  • VOE 13965191 - Винт

51 VOE 13965191

  • VOE 13965191 - Болт

52 VOE 13947355

  • VOE 13947355 - Шайба
  • (VOE 947355)

52 VOE 13947355

  • VOE 13947355 - Шайба
  • (VOE 947355)

53 VOE 4859489

  • VOE 4859489 - Втулка (распорная)

53 VOE 4859489

  • VOE 4859489 - Вставка

54 VOE 13933411

  • VOE 13933411 - Шланг в сборе
  • L = 1200 MM

55 VOE 4933535

  • VOE 4933535 - Ниппель

55 VOE 4933535

  • VOE 4933535 - Ниппель

56 VOE 11156848

  • VOE 11156848 - Соединитель

57 VOE 948698

  • VOE 948698 - Кольцо уплотнительное (О-кольцо)

58 VOE 959222

  • VOE 959222 - Винт с внутренним шестигранником

59 VOE 13933424

  • VOE 13933424 - Шланг в сборе
  • L = 2100 MM

60 VOE 13933412

  • VOE 13933412 - Шланг в сборе
  • L = 2000 MM

61 VOE 931228

  • VOE 931228 - Ниппель

61 VOE 931228

  • VOE 931228 - Ниппель

62 VOE 13933428

  • VOE 13933428 - Шланг в сборе
  • L = 850 MM

63 VOE 931234

  • VOE 931234 - Ниппель

63 VOE 931234

  • VOE 931234 - Ниппель

64 VOE 11104606

  • VOE 11104606 - Лента крепежная

64 VOE 11104606

  • VOE 11104606 - Лента крепежная

65 VOE 4858359

  • VOE 4858359 - Фиксатор шлангов

66 VOE 4858360

  • VOE 4858360 - Зажим

67 VOE 956079

  • VOE 956079 - Винт с крестообразным шлицем

67 VOE 956079

  • VOE 956079 - Винт с крестообразным шлицем

68 VOE 955780

  • VOE 955780 - Гайка шестигранная

68 VOE 955780

  • VOE 955780 - Гайка шестигранная
