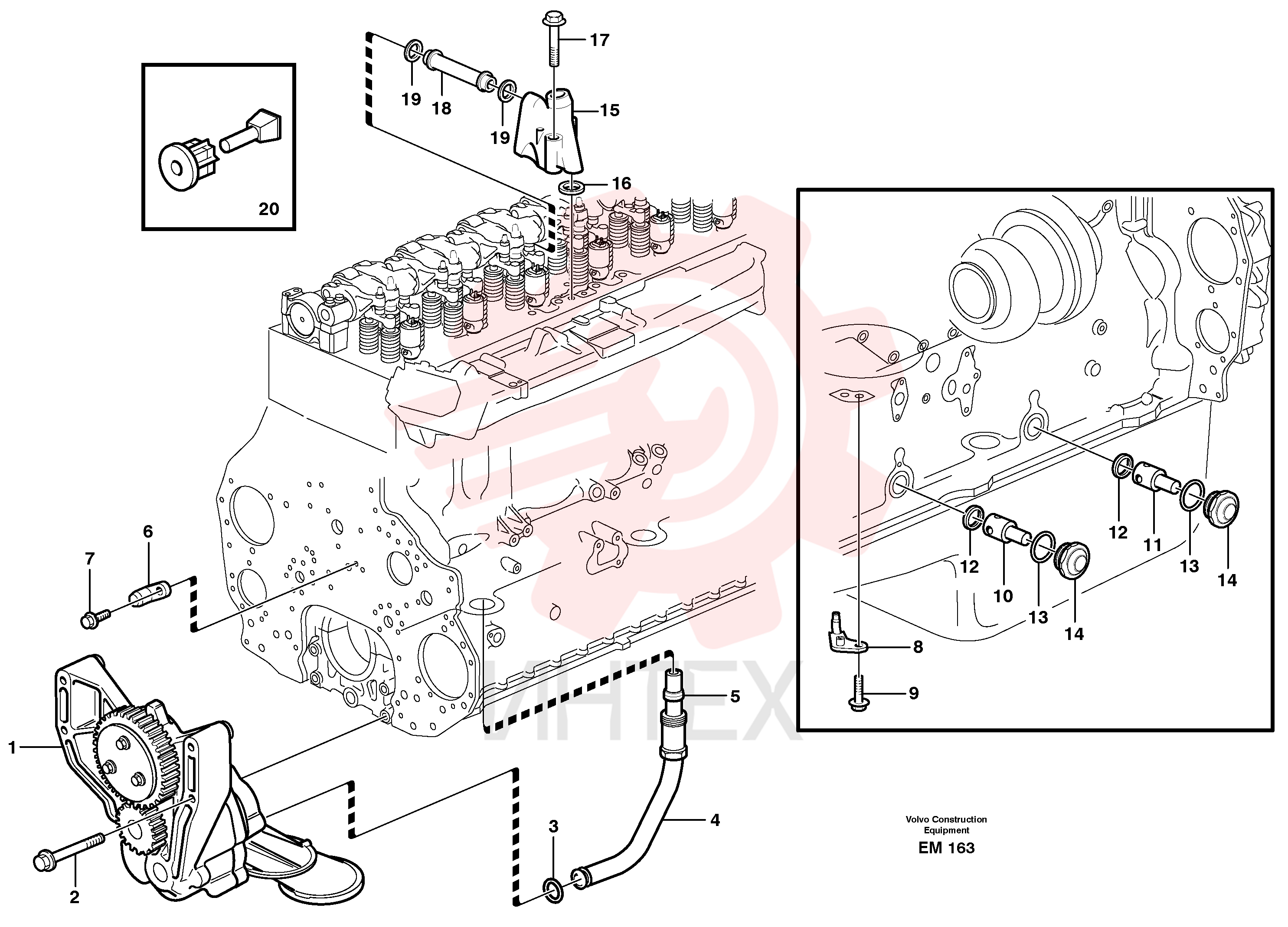

VOE 946470 Винт с фланцем (часть 1)

VOE 946470 Винт с фланцем (часть 1)

— VOE 946470

  • VOE 946470 - Винт с фланцем
  • Двигатель 297437 и далее

— VOE 946470

  • VOE 946470 - Винт с фланцем
  • Двигатель 297437 и далее

— VOE 20483890

  • VOE 20483890 - Секция промежуточная
  • Двигатель 304784 и далее

2 VOE 471734

  • VOE 471734 - Болт

2 VOE 471734

  • VOE 471734 - Болт

3 VOE 8170558

  • VOE 8170558 - Кольцо уплотнительное

3 VOE 8170558

  • VOE 8170558 - Кольцо уплотнительное

4 VOE 20411298

  • VOE 20411298 - Трубка нагнетательная

4 VOE 20411298

  • VOE 20411298 - Трубка нагнетательная

5 VOE 980788

  • VOE 980788 - Втулка обжимная

5 VOE 980788

  • VOE 980788 - Втулка обжимная

6 VOE 8170583

  • VOE 8170583 - Форсунка

6 VOE 8170583

  • VOE 8170583 - Форсунка

7 VOE 471586

  • VOE 471586 - Винт с фланцем
  • Двигатель - 297436

7 VOE 471586

  • VOE 471586 - Болт
  • Двигатель - 297436

8 VOE 3155151

  • VOE 3155151 - Форсунка охлаждения поршня

8 VOE 3155151

  • VOE 3155151 - Форсунка охлаждения поршня

9 VOE 13966378

  • VOE 13966378 - Винт с фланцем

9 VOE 13966378

  • VOE 13966378 - Винт с фланцем

10 VOE 471706

  • VOE 471706 - Клапан редукционный

10 VOE 471706

  • VOE 471706 - Клапан редукционный

11 VOE 471707

  • VOE 471707 - Клапан редукционный

11 VOE 471707

  • VOE 471707 - Клапан редукционный

12 VOE 469846

  • VOE 469846 - Кольцо уплотнительное

12 VOE 469846

  • VOE 469846 - Кольцо уплотнительное

13 VOE 13948610

  • VOE 13948610 - Кольцо уплотнительное (О-кольцо)

13 VOE 13948610

  • VOE 13948610 - Кольцо уплотнительное (О-кольцо)

14 VOE 1547934

  • VOE 1547934 - Кожух

14 VOE 1547934

  • VOE 1547934 - Крышка

15 VOE 8170702

  • VOE 8170702 - Секция промежуточная
  • Двигатель - 304783

16 VOE 1636309

  • VOE 1636309 - Кольцо уплотнительное
  • Двигатель - 304783

16 VOE 1636309

  • VOE 1636309 - Кольцо уплотнительное
  • Двигатель - 304783

17 VOE 3165142

  • VOE 3165142 - Винт с фланцем

17 VOE 3165142

  • VOE 3165142 - Винт с фланцем

18 VOE 8193971

  • VOE 8193971 - Труба выпускная

18 VOE 8193971

  • VOE 8193971 - Труба выпускная

19 VOE 1677370

  • VOE 1677370 - Кольцо уплотнительное

19 VOE 1677370

  • VOE 1677370 - Кольцо уплотнительное

20 VOE 20574911

  • VOE 20574911 - Скоба (хомут)
