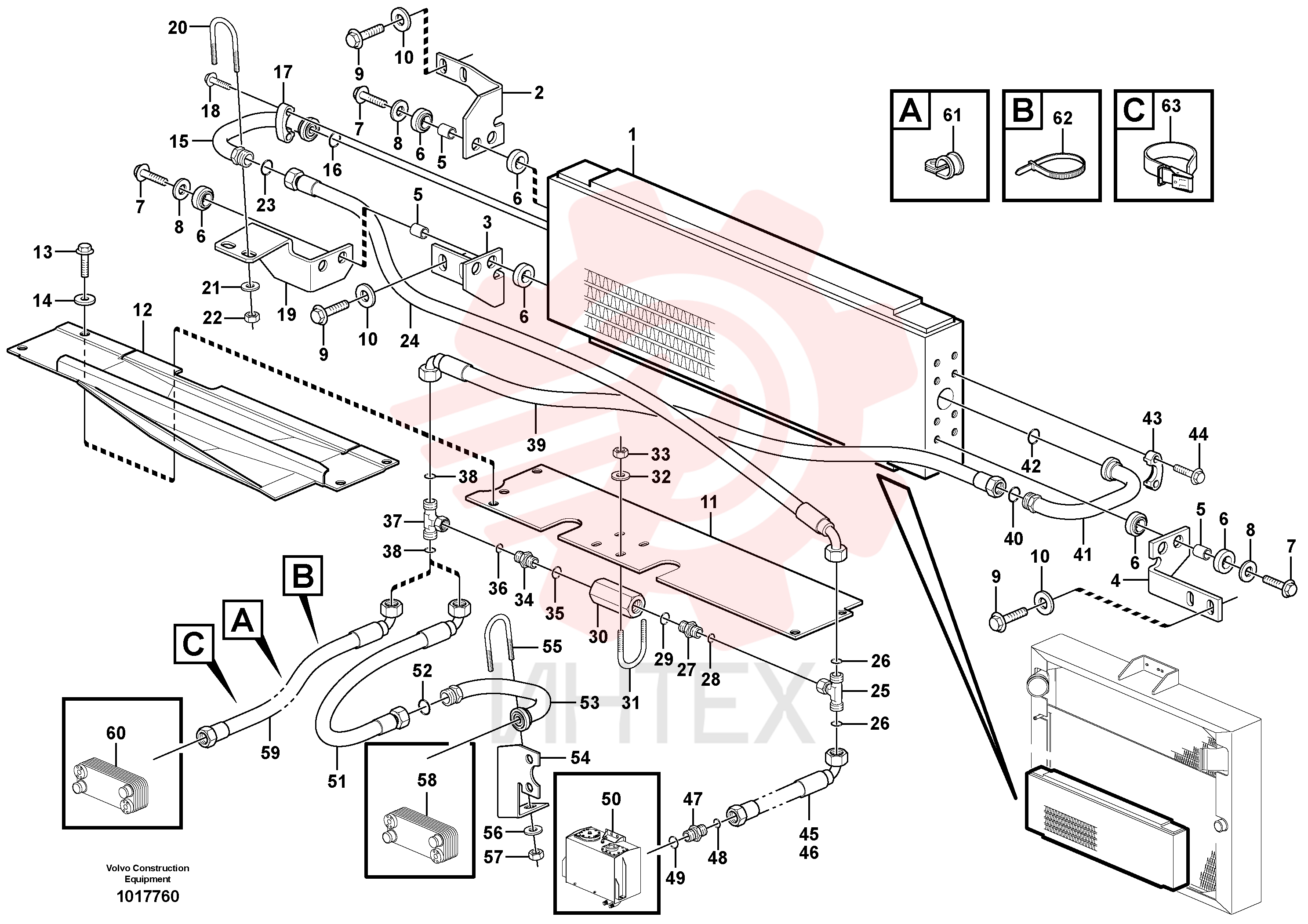

VOE 11033360 Радиатор масляный (часть 1)

VOE 11033360 Радиатор масляный (часть 1)

1 VOE 11033360

  • VOE 11033360 - Радиатор масляный

2 VOE 11411208

  • VOE 11411208 - Крепление

3 VOE 11410678

  • VOE 11410678 - Крепление

4 VOE 11410620

  • VOE 11410620 - Крепление

5 VOE 4951048

  • VOE 4951048 - Трубка

5 VOE 4951048

  • VOE 4951048 - Трубка

6 VOE 11024753

  • VOE 11024753 - Демпфер резиновый

6 VOE 11024753

  • VOE 11024753 - Демпфер резиновый

7 VOE 946671

  • VOE 946671 - Винт с фланцем

7 VOE 946671

  • VOE 946671 - Винт с фланцем

8 VOE 13960141

  • VOE 13960141 - Шайба

8 VOE 13960141

  • VOE 13960141 - Шайба

9 VOE 946441

  • VOE 946441 - Винт с фланцем

9 VOE 946441

  • VOE 946441 - Винт с фланцем

10 VOE 13960143

  • VOE 13960143 - Шайба

10 VOE 13960143

  • VOE 13960143 - Шайба

11 VOE 11410681

  • VOE 11410681 - Пластина пола

12 VOE 11410658

  • VOE 11410658 - Пластина пола

13 VOE 13946173

  • VOE 13946173 - Винт

13 VOE 13946173

  • VOE 13946173 - Болт

14 VOE 13960141

  • VOE 13960141 - Шайба

14 VOE 13960141

  • VOE 13960141 - Шайба

15 VOE 11410630

  • VOE 11410630 - Адаптер

16 VOE 14215715

  • VOE 14215715 - Кольцо уплотнительное

16 VOE 14215715

  • VOE 14215715 - Кольцо уплотнительное

17 VOE 935730

  • VOE 935730 - Полуфланец

18 VOE 13945444

  • VOE 13945444 - Болт

18 VOE 13945444

  • VOE 13945444 - Винт

19 VOE 11410619

  • VOE 11410619 - Крепление

20 VOE 4739981

  • VOE 4739981 - Зажим

20 VOE 4739981

  • VOE 4739981 - Зажим

21 VOE 960139

  • VOE 960139 - Шайба

21 VOE 960139

  • VOE 960139 - Шайба

22 VOE 13945407

  • VOE 13945407 - Гайка

22 VOE 13945407

  • VOE 13945407 - Гайка

23 VOE 990739

  • VOE 990739 - Кольцо уплотнительное (О-кольцо)

23 VOE 990739

  • VOE 990739 - Кольцо уплотнительное (О-кольцо)

24 VOE 11163022

  • VOE 11163022 - Шланг в сборе
  • L = 600 MM

25 VOE 935877

  • VOE 935877 - Ниппель Т-образный

26 VOE 990739

  • VOE 990739 - Кольцо уплотнительное (О-кольцо)

26 VOE 990739

  • VOE 990739 - Кольцо уплотнительное (О-кольцо)

27 VOE 13933881

  • VOE 13933881 - Ниппель

27 VOE 13933881

  • VOE 13933881 - Ниппель

28 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

28 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

29 VOE 14211859

  • VOE 14211859 - Кольцо уплотнительное

29 VOE 14211859

  • VOE 14211859 - Кольцо уплотнительное

30 VOE 11410631

  • VOE 11410631 - Клапан обратный

31 VOE 11410590

  • VOE 11410590 - Зажим

32 VOE 13960141

  • VOE 13960141 - Шайба

32 VOE 13960141

  • VOE 13960141 - Шайба

33 VOE 13945408

  • VOE 13945408 - Гайка

33 VOE 13945408

  • VOE 13945408 - Гайка

34 VOE 13933881

  • VOE 13933881 - Ниппель

34 VOE 13933881

  • VOE 13933881 - Ниппель

35 VOE 14211859

  • VOE 14211859 - Кольцо уплотнительное

35 VOE 14211859

  • VOE 14211859 - Кольцо уплотнительное

36 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

36 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

37 VOE 935877

  • VOE 935877 - Ниппель Т-образный

38 VOE 990739

  • VOE 990739 - Кольцо уплотнительное (О-кольцо)

38 VOE 990739

  • VOE 990739 - Кольцо уплотнительное (О-кольцо)

39 VOE 11410591

  • VOE 11410591 - Шланг в сборе
  • L = 525 MM

40 VOE 990739

  • VOE 990739 - Кольцо уплотнительное (О-кольцо)

40 VOE 990739

  • VOE 990739 - Кольцо уплотнительное (О-кольцо)

41 VOE 11410630

  • VOE 11410630 - Адаптер

42 VOE 14215715

  • VOE 14215715 - Кольцо уплотнительное

42 VOE 14215715

  • VOE 14215715 - Кольцо уплотнительное

43 VOE 935730

  • VOE 935730 - Полуфланец

44 VOE 13945444

  • VOE 13945444 - Болт

44 VOE 13945444

  • VOE 13945444 - Винт

45 VOE 11410588

  • VOE 11410588 - Шланг в сборе

46 VOE 11410690

  • VOE 11410690 - Шланг в сборе
  • L = 2050 MM

47 VOE 935037

  • VOE 935037 - Ниппель

47 VOE 935037

  • VOE 935037 - Ниппель

48 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

48 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

49 VOE 14211864

  • VOE 14211864 - Кольцо уплотнительное

49 VOE 14211864

  • VOE 14211864 - Кольцо уплотнительное

51 VOE 11163022

  • VOE 11163022 - Шланг в сборе
  • L = 600 MM

52 VOE 990739

  • VOE 990739 - Кольцо уплотнительное (О-кольцо)

52 VOE 990739

  • VOE 990739 - Кольцо уплотнительное (О-кольцо)

53 VOE 11410630

  • VOE 11410630 - Адаптер

54 VOE 11410593

  • VOE 11410593 - Крепление

55 VOE 4739981

  • VOE 4739981 - Зажим

55 VOE 4739981

  • VOE 4739981 - Зажим

56 VOE 960139

  • VOE 960139 - Шайба

56 VOE 960139

  • VOE 960139 - Шайба

57 VOE 13945407

  • VOE 13945407 - Гайка

57 VOE 13945407

  • VOE 13945407 - Гайка

59 VOE 11410682

  • VOE 11410682 - Шланг в сборе
  • L = 4800 MM

61 VOE 13977600

  • VOE 13977600 - Зажим

61 VOE 13977600

  • VOE 13977600 - Зажим

62 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

62 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

63 VOE 11104606

  • VOE 11104606 - Лента крепежная

63 VOE 11104606

  • VOE 11104606 - Лента крепежная
