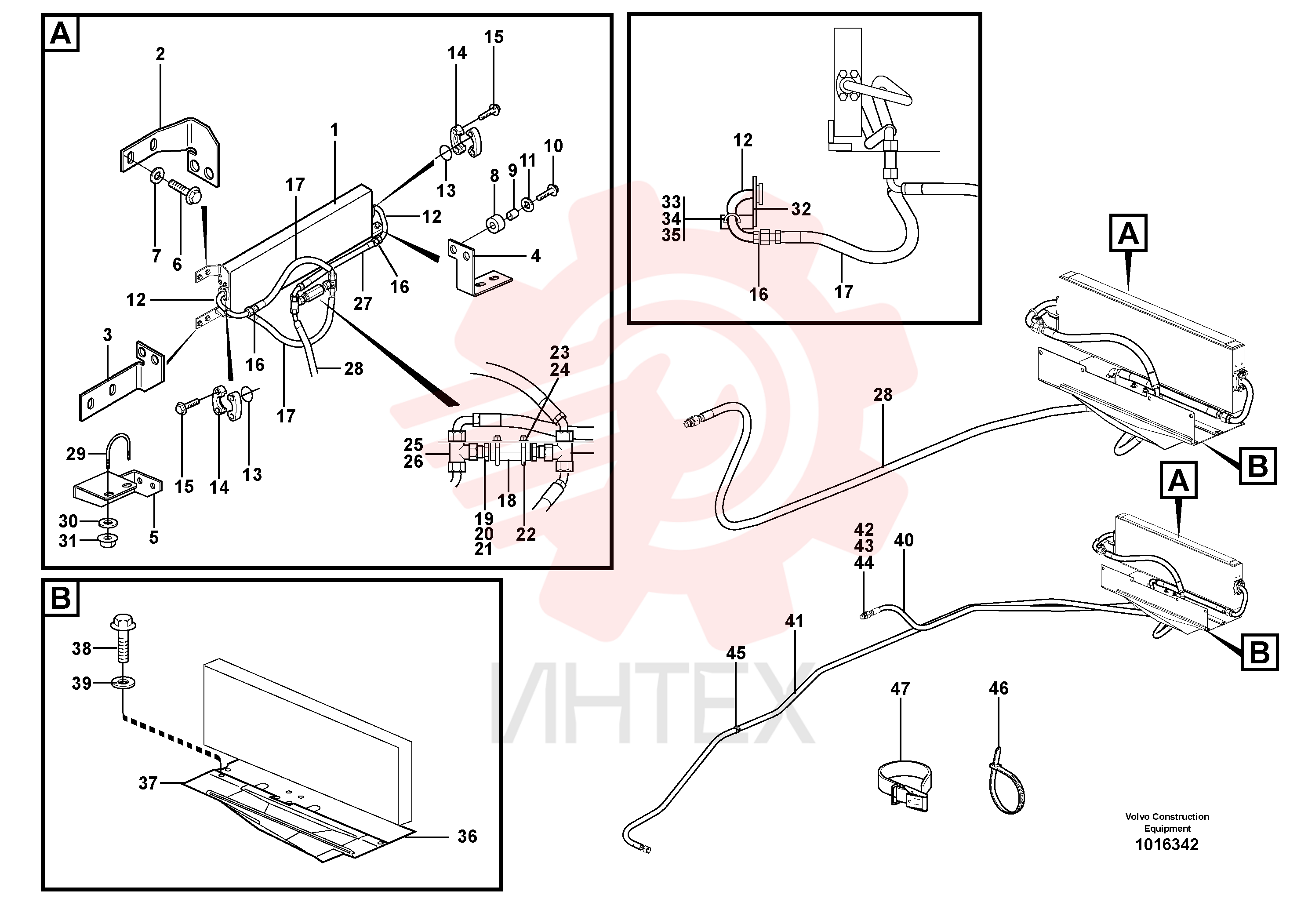

VOE 11033360 Радиатор масляный (часть 2)

VOE 11033360 Радиатор масляный (часть 2)

1 VOE 11033360

  • VOE 11033360 - Радиатор масляный

2 VOE 11411208

  • VOE 11411208 - Крепление

3 VOE 11410678

  • VOE 11410678 - Крепление

4 VOE 11410620

  • VOE 11410620 - Крепление

5 VOE 11410619

  • VOE 11410619 - Крепление

6 VOE 946441

  • VOE 946441 - Винт с фланцем

6 VOE 946441

  • VOE 946441 - Винт с фланцем

7 VOE 13960143

  • VOE 13960143 - Шайба

7 VOE 13960143

  • VOE 13960143 - Шайба

8 VOE 11024753

  • VOE 11024753 - Демпфер резиновый

8 VOE 11024753

  • VOE 11024753 - Демпфер резиновый

9 VOE 4951048

  • VOE 4951048 - Трубка

9 VOE 4951048

  • VOE 4951048 - Трубка

10 VOE 946671

  • VOE 946671 - Винт с фланцем

10 VOE 946671

  • VOE 946671 - Винт с фланцем

11 VOE 13960141

  • VOE 13960141 - Шайба

11 VOE 13960141

  • VOE 13960141 - Шайба

12 VOE 11410630

  • VOE 11410630 - Адаптер

13 VOE 14215715

  • VOE 14215715 - Кольцо уплотнительное

13 VOE 14215715

  • VOE 14215715 - Кольцо уплотнительное

14 VOE 935730

  • VOE 935730 - Полуфланец

15 VOE 13945444

  • VOE 13945444 - Болт

15 VOE 13945444

  • VOE 13945444 - Винт

16 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

16 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

17 VOE 11163022

  • VOE 11163022 - Шланг в сборе

18 VOE 11410631

  • VOE 11410631 - Клапан обратный

19 VOE 13933881

  • VOE 13933881 - Ниппель

19 VOE 13933881

  • VOE 13933881 - Ниппель

20 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

20 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

21 VOE 14211859

  • VOE 14211859 - Кольцо уплотнительное

21 VOE 14211859

  • VOE 14211859 - Кольцо уплотнительное

22 VOE 11410590

  • VOE 11410590 - Зажим

23 VOE 13960141

  • VOE 13960141 - Шайба

23 VOE 13960141

  • VOE 13960141 - Шайба

24 VOE 13945408

  • VOE 13945408 - Гайка

24 VOE 13945408

  • VOE 13945408 - Гайка

25 VOE 935877

  • VOE 935877 - Ниппель Т-образный

26 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

26 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

27 VOE 11410591

  • VOE 11410591 - Шланг в сборе

28 VOE 11410588

  • VOE 11410588 - Шланг в сборе

29 VOE 4739981

  • VOE 4739981 - Зажим

29 VOE 4739981

  • VOE 4739981 - Зажим

30 VOE 960139

  • VOE 960139 - Шайба

30 VOE 960139

  • VOE 960139 - Шайба

31 VOE 13945407

  • VOE 13945407 - Гайка

31 VOE 13945407

  • VOE 13945407 - Гайка

32 VOE 11410593

  • VOE 11410593 - Крепление

33 VOE 4739981

  • VOE 4739981 - Зажим

33 VOE 4739981

  • VOE 4739981 - Зажим

34 VOE 960139

  • VOE 960139 - Шайба

34 VOE 960139

  • VOE 960139 - Шайба

35 VOE 13945407

  • VOE 13945407 - Гайка

35 VOE 13945407

  • VOE 13945407 - Гайка

36 VOE 11410681

  • VOE 11410681 - Пластина пола

37 VOE 11410658

  • VOE 11410658 - Пластина пола

38 VOE 13946173

  • VOE 13946173 - Винт

38 VOE 13946173

  • VOE 13946173 - Болт

39 VOE 13960141

  • VOE 13960141 - Шайба

39 VOE 13960141

  • VOE 13960141 - Шайба

40 VOE 11410690

  • VOE 11410690 - Шланг в сборе

41 VOE 11410682

  • VOE 11410682 - Шланг в сборе

42 VOE 935037

  • VOE 935037 - Ниппель

42 VOE 935037

  • VOE 935037 - Ниппель

43 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

43 VOE 4880663

  • VOE 4880663 - Кольцо уплотнительное (О-кольцо)

44 VOE 14211864

  • VOE 14211864 - Кольцо уплотнительное

44 VOE 14211864

  • VOE 14211864 - Кольцо уплотнительное

45 VOE 13977600

  • VOE 13977600 - Зажим

45 VOE 13977600

  • VOE 13977600 - Зажим

46 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

46 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

47 VOE 11104606

  • VOE 11104606 - Лента крепежная

47 VOE 11104606

  • VOE 11104606 - Лента крепежная
