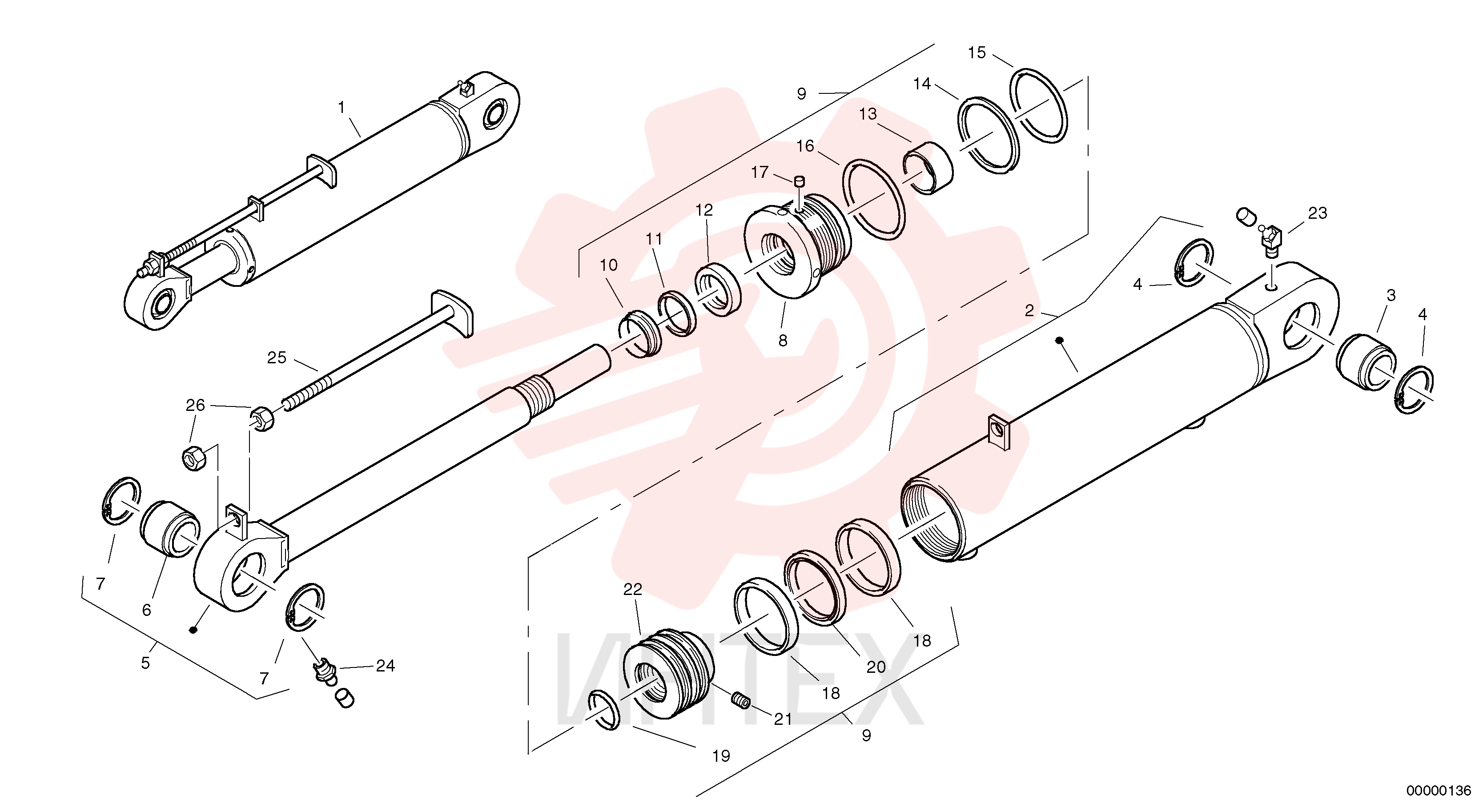

ZM 2808057 Цилиндр подъемный (часть 1)

ZM 2808057 Цилиндр подъемный (часть 1)

1 ZM 2808057

  • ZM 2808057 - Цилиндр подъемный

2 ZM 2907082

  • ZM 2907082 - Картер (корпус)

3 VOE 184062

  • VOE 184062 - Подшипник шарнирный

3 VOE 184062

  • VOE 184062 - Подшипник шарнирный

4 ZM 7094977

  • ZM 7094977 - Кольцо защитное
  • 75x2

5 ZM 2907083

  • ZM 2907083 - Шток поршня

6 VOE 184062

  • VOE 184062 - Подшипник шарнирный

6 VOE 184062

  • VOE 184062 - Подшипник шарнирный

7 ZM 7094977

  • ZM 7094977 - Кольцо защитное
  • 75x2

8 ZM 2907084

  • ZM 2907084 - Втулка направляющая

9 ZM 2907091

  • ZM 2907091 - Комплект прокладок

10 ZM 2907063

  • ZM 2907063 - Скребок

11 ZM 2276760

  • ZM 2276760 - Кольцо направляющее

12 ZM 2238460

  • ZM 2238460 - Кольцо с канавкой

13 ZM 2276780

  • ZM 2276780 - Кольцо направляющее

14 ZM 2907085

  • ZM 2907085 - Кольцо

15 ZM 2907086

  • ZM 2907086 - Кольцо уплотнительное (О-кольцо)

16 ZM 2907087

  • ZM 2907087 - Кольцо уплотнительное (О-кольцо)

17 ZM 2285799

  • ZM 2285799 - Пробка (заглушка)

18 ZM 2907089

  • ZM 2907089 - Кольцо направляющее

19 ZM 2160470

  • ZM 2160470 - Кольцо уплотнительное (О-кольцо)

20 ZM 2907090

  • ZM 2907090 - Сальник

21 ZM 5225285

  • ZM 5225285 - Палец резьбовой

22 ZM 2907088

  • ZM 2907088 - Поршень

23 ZM 7092353

  • ZM 7092353 - Масленка
  • BM8x1

24 VOE 983718

  • VOE 983718 - Масленка
  • AM8x1

24 VOE 983718

  • VOE 983718 - Масленка
  • AM8x1

25 ZM 2813154

  • ZM 2813154 - Щуп

26 ZM 7098002

  • ZM 7098002 - Гайка
  • M10
