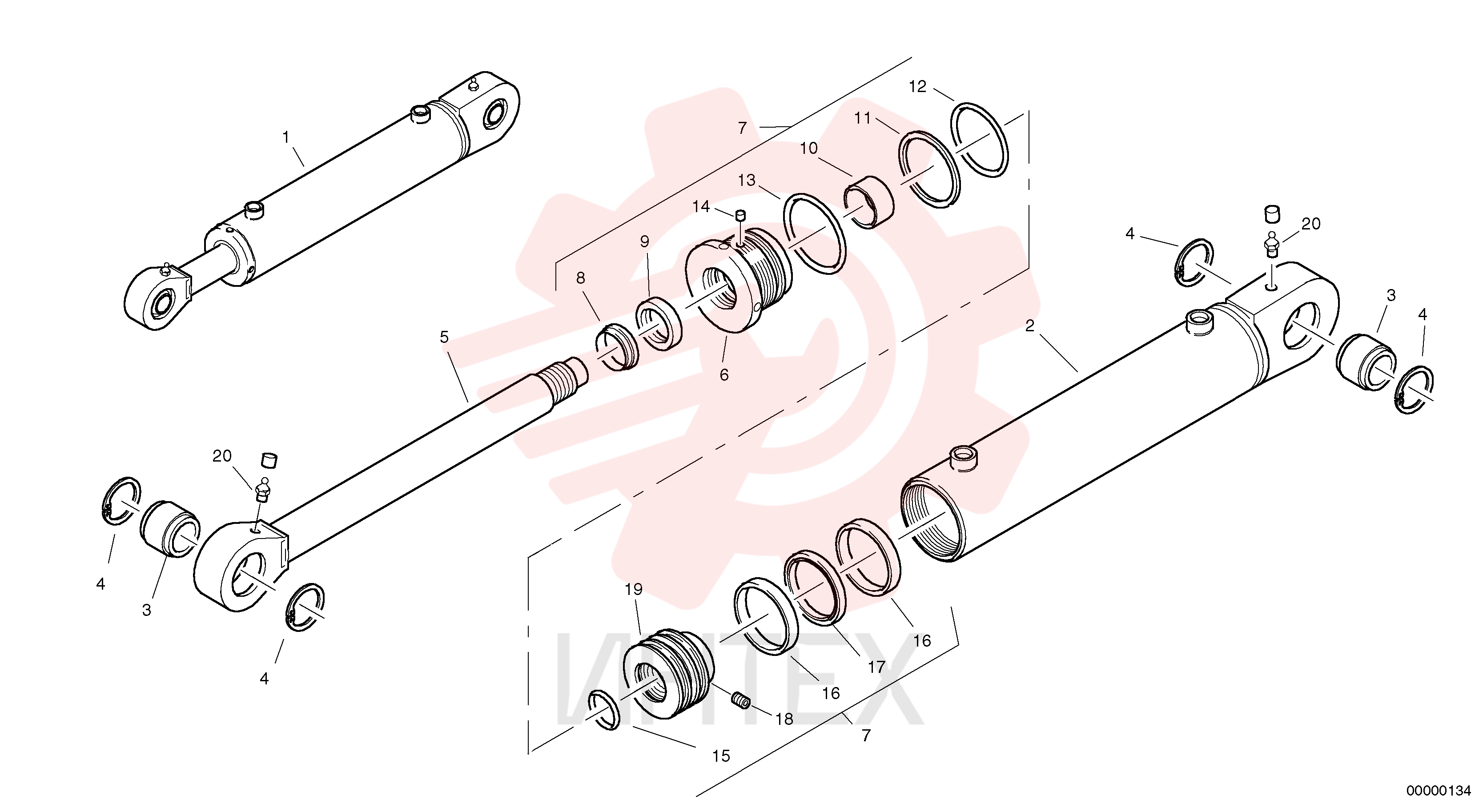

ZM 2808056 Гидроцилиндр (цилиндр) подъемный (часть 3)

ZM 2808056 Гидроцилиндр (цилиндр) подъемный (часть 3)

1 ZM 2808056

  • ZM 2808056 - Гидроцилиндр (цилиндр) подъемный

2 ZM 2907071

  • ZM 2907071 - Картер (корпус)

3 VOE 184062

  • VOE 184062 - Подшипник шарнирный

3 VOE 184062

  • VOE 184062 - Подшипник шарнирный

4 ZM 7094977

  • ZM 7094977 - Кольцо защитное
  • 75x2

5 ZM 2907072

  • ZM 2907072 - Шток поршня

6 ZM 2907073

  • ZM 2907073 - Втулка направляющая

7 ZM 2907081

  • ZM 2907081 - Комплект прокладок

8 ZM 2907074

  • ZM 2907074 - Кольцо маслосъёмное

9 ZM 2907075

  • ZM 2907075 - Кольцо стопорное

10 ZM 2907076

  • ZM 2907076 - Кольцо направляющее

11 ZM 2188350

  • ZM 2188350 - Кольцо опоры

12 ZM 2188360

  • ZM 2188360 - Кольцо уплотнительное (О-кольцо)

13 ZM 2907077

  • ZM 2907077 - Кольцо уплотнительное (О-кольцо)

14 ZM 2285799

  • ZM 2285799 - Пробка (заглушка)

15 ZM 2907079

  • ZM 2907079 - Кольцо уплотнительное (О-кольцо)

16 ZM 2290213

  • ZM 2290213 - Кольцо

17 ZM 2907080

  • ZM 2907080 - Прокладка

18 ZM 5225285

  • ZM 5225285 - Палец резьбовой

19 ZM 2907078

  • ZM 2907078 - Поршень

20 VOE 983718

  • VOE 983718 - Масленка
  • AM8x1

20 VOE 983718

  • VOE 983718 - Масленка
  • AM8x1
