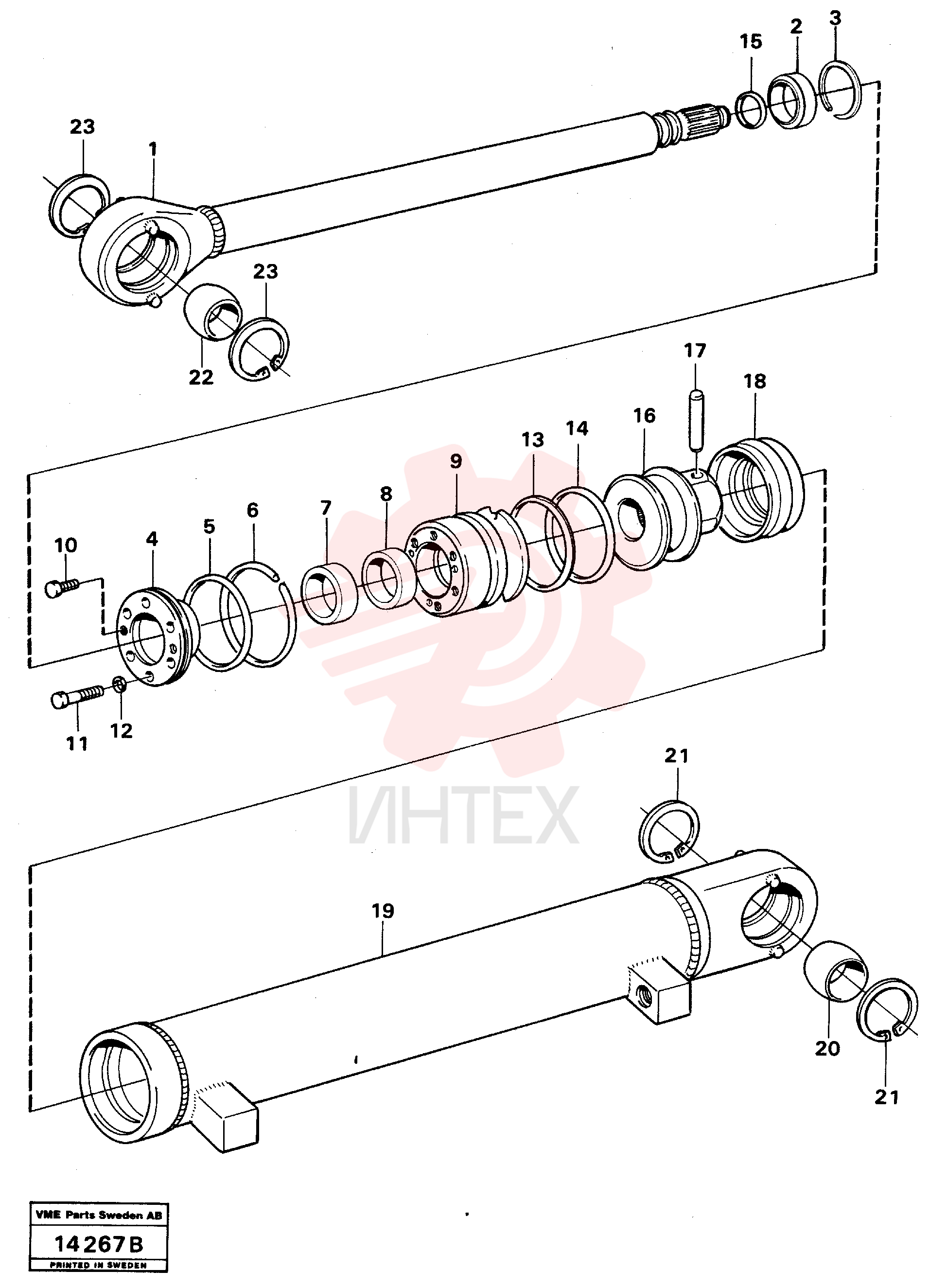

VOE 4782424 Гидроцилиндр

VOE 4782424 Гидроцилиндр

— VOE 4782424

  • VOE 4782424 - Гидроцилиндр

— VOE 4782424

  • VOE 4782424 - Гидроцилиндр

— VOE 6630562

  • VOE 6630562 - Комплект прокладок

1 VOE 4784345

  • VOE 4784345 - Шток поршня

2 VOE 11005053

  • VOE 11005053 - Скребок

3 VOE 13949057

  • VOE 13949057 - Кольцо стопорное

4 VOE 4782557

  • VOE 4782557 - Шайба стопорная

5 VOE 925258

  • VOE 925258 - Кольцо уплотнительное (О-кольцо)

5 VOE 925258

  • VOE 925258 - Кольцо уплотнительное (О-кольцо)

6 VOE 4782472

  • VOE 4782472 - Проволока контровочная

7 VOE 4784032

  • VOE 4784032 - Кольцо распорное

8 VOE 4784045

  • VOE 4784045 - Уплотнение штока поршня

8 VOE 4784045

  • VOE 4784045 - Уплотнение штока поршня

9 VOE 4782558

  • VOE 4782558 - Направляющая штока поршня

10 VOE 940199

  • VOE 940199 - Винт с шестигранной головкой
  • L=12

10 VOE 940199

  • VOE 940199 - Винт с шестигранной головкой
  • L=12

11 VOE 927693

  • VOE 927693 - Винт стопорный
  • L=30

11 VOE 927693

  • VOE 927693 - Винт стопорный
  • L=30

12 VOE 13941907

  • VOE 13941907 - Шайба пружинная

12 VOE 13941907

  • VOE 13941907 - Шайба

13 VOE 4786834

  • VOE 4786834 - Кольцо опорное

14 VOE 925079

  • VOE 925079 - Кольцо уплотнительное (О-кольцо)

14 VOE 925079

  • VOE 925079 - Кольцо уплотнительное (О-кольцо)

15 VOE 13960175

  • VOE 13960175 - Кольцо уплотнительное (О-кольцо)

15 VOE 13960175

  • VOE 13960175 - Кольцо уплотнительное (О-кольцо)

16 VOE 4782099

  • VOE 4782099 - Поршень

16 VOE 4782099

  • VOE 4782099 - Поршень

17 VOE 4782719

  • VOE 4782719 - Палец

18 VOE 4833025

  • VOE 4833025 - Сальник

19 VOE 4782423

  • VOE 4782423 - Гильза гидроцилиндра

20 VOE 184062

  • VOE 184062 - Подшипник оси

20 VOE 184062

  • VOE 184062 - Подшипник оси

21 VOE 914538

  • VOE 914538 - Кольцо стопорное

21 VOE 914538

  • VOE 914538 - Кольцо стопорное

22 VOE 183787

  • VOE 183787 - Подшипник шарнирный

22 VOE 183787

  • VOE 183787 - Подшипник шарнирный

23 VOE 914535

  • VOE 914535 - Кольцо стопорное

23 VOE 914535

  • VOE 914535 - Кольцо стопорное
