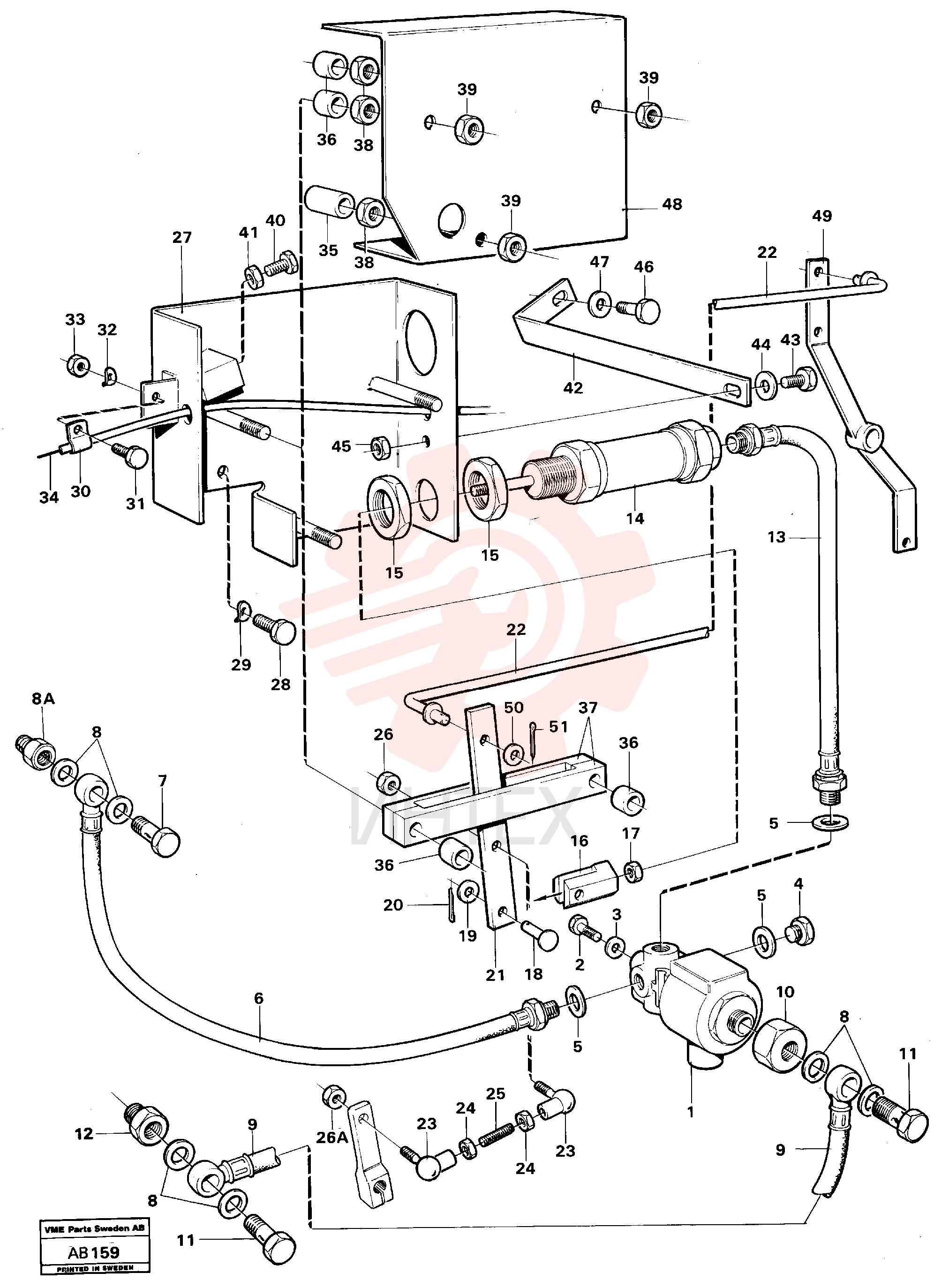

VOE 1589338 Клапан

VOE 1589338 Клапан

1 VOE 1589338

  • VOE 1589338 - Клапан

1 VOE 1589338

  • VOE 1589338 - Клапан встроенный в сборе

2 VOE 13955271

  • VOE 13955271 - Болт

2 VOE 13955271

  • VOE 13955271 - Болт

3 VOE 13949607

  • VOE 13949607 - Шайба
  • (949607)

3 VOE 13949607

  • VOE 13949607 - Шайба
  • (949607)

4 VOE 960629

  • VOE 960629 - Пробка (заглушка)

4 VOE 960629

  • VOE 960629 - Пробка (заглушка)

5 VOE 13947282

  • VOE 13947282 - Прокладка
  • (947282)

5 VOE 13947282

  • VOE 13947282 - Прокладка
  • (947282)

6 VOE 4804854

  • VOE 4804854 - Шланг масляный

7 VOE 7048634

  • VOE 7048634 - Винт полый

7 VOE 7048634

  • VOE 7048634 - Винт полый

8 VOE 13947281

  • VOE 13947281 - Прокладка
  • (947281)

8 VOE 13947281

  • VOE 13947281 - Прокладка
  • (947281)

8A VOE 11002439

  • VOE 11002439 - Ниппель

8A VOE 11002439

  • VOE 11002439 - Ниппель

9 VOE 4804869

  • VOE 4804869 - Шланг масляный

10 VOE 4804868

  • VOE 4804868 - Ниппель

11 VOE 7048634

  • VOE 7048634 - Винт полый

11 VOE 7048634

  • VOE 7048634 - Винт полый

12 VOE 4804855

  • VOE 4804855 - Пробка (заглушка)

13 VOE 4804851

  • VOE 4804851 - Шланг масляный

14 VOE 4804859

  • VOE 4804859 - Цилиндр

16 VOE 4947872

  • VOE 4947872 - Вилка

17 VOE 13955781

  • VOE 13955781 - Гайка

17 VOE 13955781

  • VOE 13955781 - Гайка

18 VOE 913113

  • VOE 913113 - Болт

18 VOE 913113

  • VOE 913113 - Болт

19 VOE 13949607

  • VOE 13949607 - Шайба
  • (949607)

19 VOE 13949607

  • VOE 13949607 - Шайба
  • (949607)

20 VOE 907822

  • VOE 907822 - Шплинт

21 VOE 4947871

  • VOE 4947871 - Рычаг

22 VOE 4947875

  • VOE 4947875 - Толкатель штанги

23 VOE 959079

  • VOE 959079 - Шарнир шаровой Anl

23 VOE 959079

  • VOE 959079 - Шарнир шаровой Anl

24 VOE 13955781

  • VOE 13955781 - Гайка

24 VOE 13955781

  • VOE 13955781 - Гайка

25 VOE 13963056

  • VOE 13963056 - Винт установочный
  • (963056)

26 VOE 946035

  • VOE 946035 - Гайка стопорная

26 VOE 946035

  • VOE 946035 - Гайка стопорная

27 VOE 4947878

  • VOE 4947878 - Пластина крепежная

35 VOE 4948049

  • VOE 4948049 - Вставка

36 VOE 930418

  • VOE 930418 - Кольцо распорное

36 VOE 930418

  • VOE 930418 - Кольцо распорное

37 VOE 4947870

  • VOE 4947870 - Направляющая

38 VOE 955782

  • VOE 955782 - Гайка шестигранная

38 VOE 955782

  • VOE 955782 - Гайка шестигранная

39 VOE 946036

  • VOE 946036 - Гайка стопорная

39 VOE 946036

  • VOE 946036 - Гайка стопорная

40 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

40 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

41 VOE 13955781

  • VOE 13955781 - Гайка

41 VOE 13955781

  • VOE 13955781 - Гайка

42 VOE 4948048

  • VOE 4948048 - Опора

43 VOE 13955294

  • VOE 13955294 - Болт
  • (955294)

43 VOE 13955294

  • VOE 13955294 - Болт
  • (955294)

44 VOE 976944

  • VOE 976944 - Шайба
  • (960141)

44 VOE 976944

  • VOE 976944 - Шайба
  • (960141)

45 VOE 946036

  • VOE 946036 - Гайка стопорная

45 VOE 946036

  • VOE 946036 - Гайка стопорная

46 VOE 13955547

  • VOE 13955547 - Болт
  • (955547)

46 VOE 13955547

  • VOE 13955547 - Болт
  • (955547)

47 VOE 955896

  • VOE 955896 - Шайба

47 VOE 955896

  • VOE 955896 - Шайба

48 VOE 4947877

  • VOE 4947877 - Крышка
