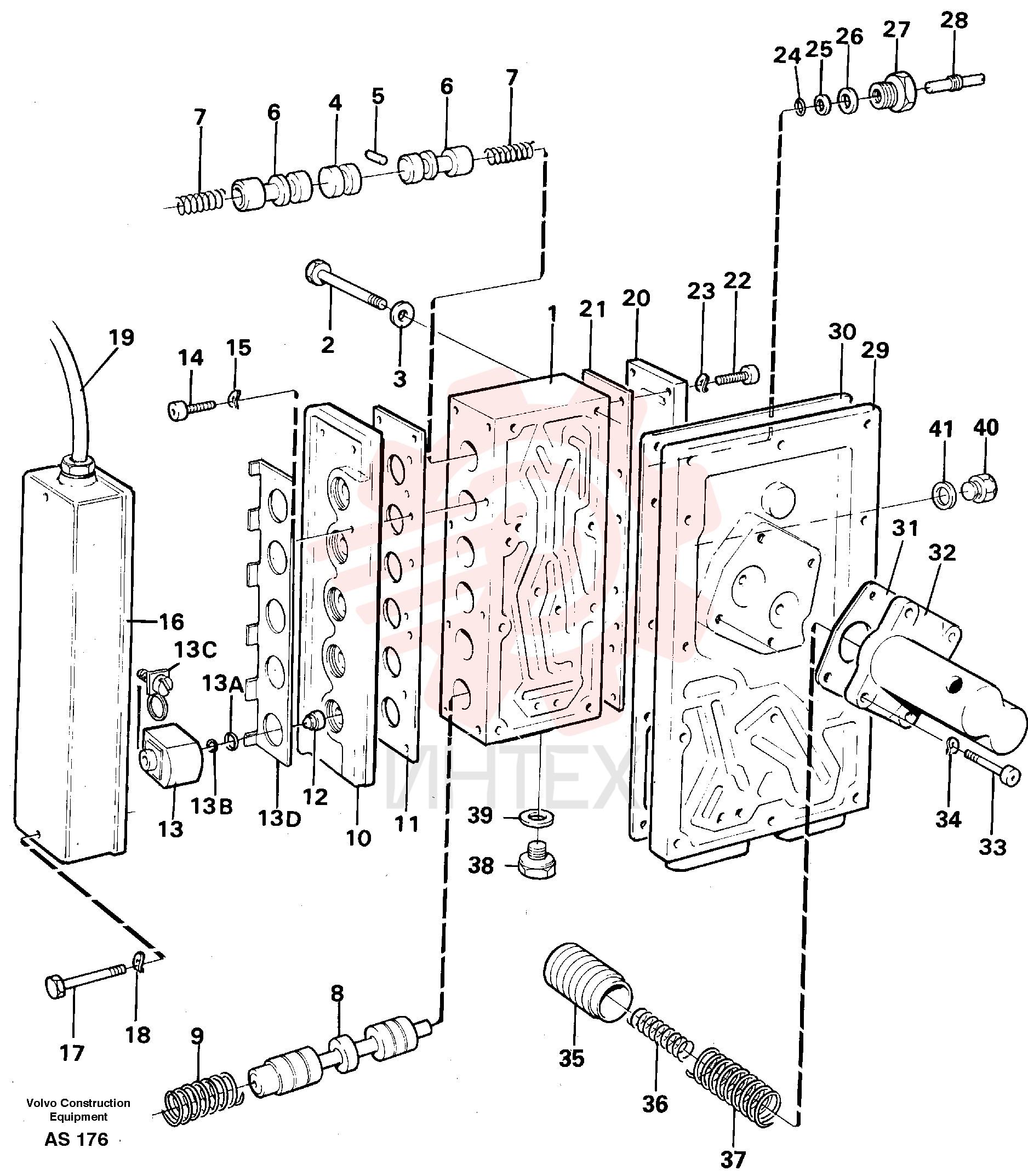

VOE 11144090 Клапан регулирующий (распределительный) (часть 1)

VOE 11144090 Клапан регулирующий (распределительный) (часть 1)

— VOE 11144090

  • VOE 11144090 - Клапан регулирующий (распределительный)

— VOE 11144090

  • VOE 11144090 - Блок переключения передач

2 VOE 955304

  • VOE 955304 - Винт с шестигранной головкой

2 VOE 955304

  • VOE 955304 - Винт с шестигранной головкой

3 VOE 13941907

  • VOE 13941907 - Шайба пружинная

3 VOE 13941907

  • VOE 13941907 - Шайба

5 VOE 951958

  • VOE 951958 - Штифт пружинный

5 VOE 951958

  • VOE 951958 - Штифт пружинный

6 VOE 4871509

  • VOE 4871509 - Ползун

6 VOE 4871509

  • VOE 4871509 - Ползун

7 VOE 4871506

  • VOE 4871506 - Пружина

7 VOE 4871506

  • VOE 4871506 - Пружина

8 VOE 11036525

  • VOE 11036525 - Ползун

8 VOE 11036525

  • VOE 11036525 - Ползун

9 VOE 4718714

  • VOE 4718714 - Пружина

9 VOE 4718714

  • VOE 4718714 - Пружина

10 VOE 4871868

  • VOE 4871868 - Пластина клапана

11 VOE 11036020

  • VOE 11036020 - Прокладка

11 VOE 11036020

  • VOE 11036020 - Прокладка

12 VOE 4720834

  • VOE 4720834 - Седло клапана

12 VOE 4720834

  • VOE 4720834 - Седло клапана

13 VOE 11992401

  • VOE 11992401 - Клапан встроенный в сборе

13 VOE 11992401

  • VOE 11992401 - Клапан встроенный в сборе

13A VOE 11996130

  • VOE 11996130 - Кольцо уплотнительное (О-кольцо)

13A VOE 11996130

  • VOE 11996130 - Кольцо уплотнительное (О-кольцо)

13B VOE 13949574

  • VOE 13949574 - Кольцо уплотнительное (О-кольцо)

13B VOE 13949574

  • VOE 13949574 - Кольцо уплотнительное (О-кольцо)

13C VOE 11992523

  • VOE 11992523 - Зажим

13C VOE 11992523

  • VOE 11992523 - Зажим

13D VOE 11036178

  • VOE 11036178 - Тарелка клапана

13D VOE 11036178

  • VOE 11036178 - Тарелка клапана

14 VOE 940326

  • VOE 940326 - Винт с внутренним шестигранником

15 VOE 13949607

  • VOE 13949607 - Шайба

15 VOE 13949607

  • VOE 13949607 - Шайба

16 VOE 11145133

  • VOE 11145133 - Корпус Ptct

16 VOE 11145133

  • VOE 11145133 - Корпус Ptct

17 VOE 955279

  • VOE 955279 - Винт с шестигранной головкой

17 VOE 955279

  • VOE 955279 - Винт с шестигранной головкой

18 VOE 13949607

  • VOE 13949607 - Шайба

18 VOE 13949607

  • VOE 13949607 - Шайба

20 VOE 4871684

  • VOE 4871684 - Крышка

20 VOE 4871684

  • VOE 4871684 - Крышка

21 VOE 11036019

  • VOE 11036019 - Прокладка

21 VOE 11036019

  • VOE 11036019 - Прокладка

22 VOE 940326

  • VOE 940326 - Винт с внутренним шестигранником

23 VOE 13949607

  • VOE 13949607 - Шайба

23 VOE 13949607

  • VOE 13949607 - Шайба

24 VOE 949187

  • VOE 949187 - Кольцо уплотнительное (О-кольцо)

24 VOE 949187

  • VOE 949187 - Кольцо уплотнительное (О-кольцо)

25 VOE 13962531

  • VOE 13962531 - Кольцо опорное

25 VOE 13962531

  • VOE 13962531 - Кольцо опорное

26 VOE 4719348

  • VOE 4719348 - Шайба

26 VOE 4719348

  • VOE 4719348 - Шайба

27 VOE 4719346

  • VOE 4719346 - Ниппель

27 VOE 4719346

  • VOE 4719346 - Ниппель

28 VOE 4719347

  • VOE 4719347 - Болт

28 VOE 4719347

  • VOE 4719347 - Болт

29 VOE 4871687

  • VOE 4871687 - Пластина распорная

29 VOE 4871687

  • VOE 4871687 - Пластина распорная

30 VOE 11036258

  • VOE 11036258 - Прокладка

30 VOE 11036258

  • VOE 11036258 - Прокладка

31 VOE 11036025

  • VOE 11036025 - Прокладка

31 VOE 11036025

  • VOE 11036025 - Прокладка

32 VOE 4871608

  • VOE 4871608 - Картер (корпус)

32 VOE 4871608

  • VOE 4871608 - Картер (корпус)

33 VOE 942314

  • VOE 942314 - Винт с внутренним шестигранником

34 VOE 13949607

  • VOE 13949607 - Шайба

34 VOE 13949607

  • VOE 13949607 - Шайба

35 VOE 4871606

  • VOE 4871606 - Поршень

35 VOE 4871606

  • VOE 4871606 - Поршень

36 VOE 4871681

  • VOE 4871681 - Пружина

36 VOE 4871681

  • VOE 4871681 - Пружина

37 VOE 4871682

  • VOE 4871682 - Пружина

37 VOE 4871682

  • VOE 4871682 - Пружина

38 VOE 926370

  • VOE 926370 - Пробка (заглушка)

38 VOE 926370

  • VOE 926370 - Пробка (заглушка)

39 VOE 958225

  • VOE 958225 - Кольцо уплотнительное (О-кольцо)

39 VOE 958225

  • VOE 958225 - Кольцо уплотнительное (О-кольцо)

40 VOE 914390

  • VOE 914390 - Пробка (заглушка)

40 VOE 914390

  • VOE 914390 - Пробка (заглушка)

41 VOE 7018817

  • VOE 7018817 - Прокладка

41 VOE 7018817

  • VOE 7018817 - Прокладка
