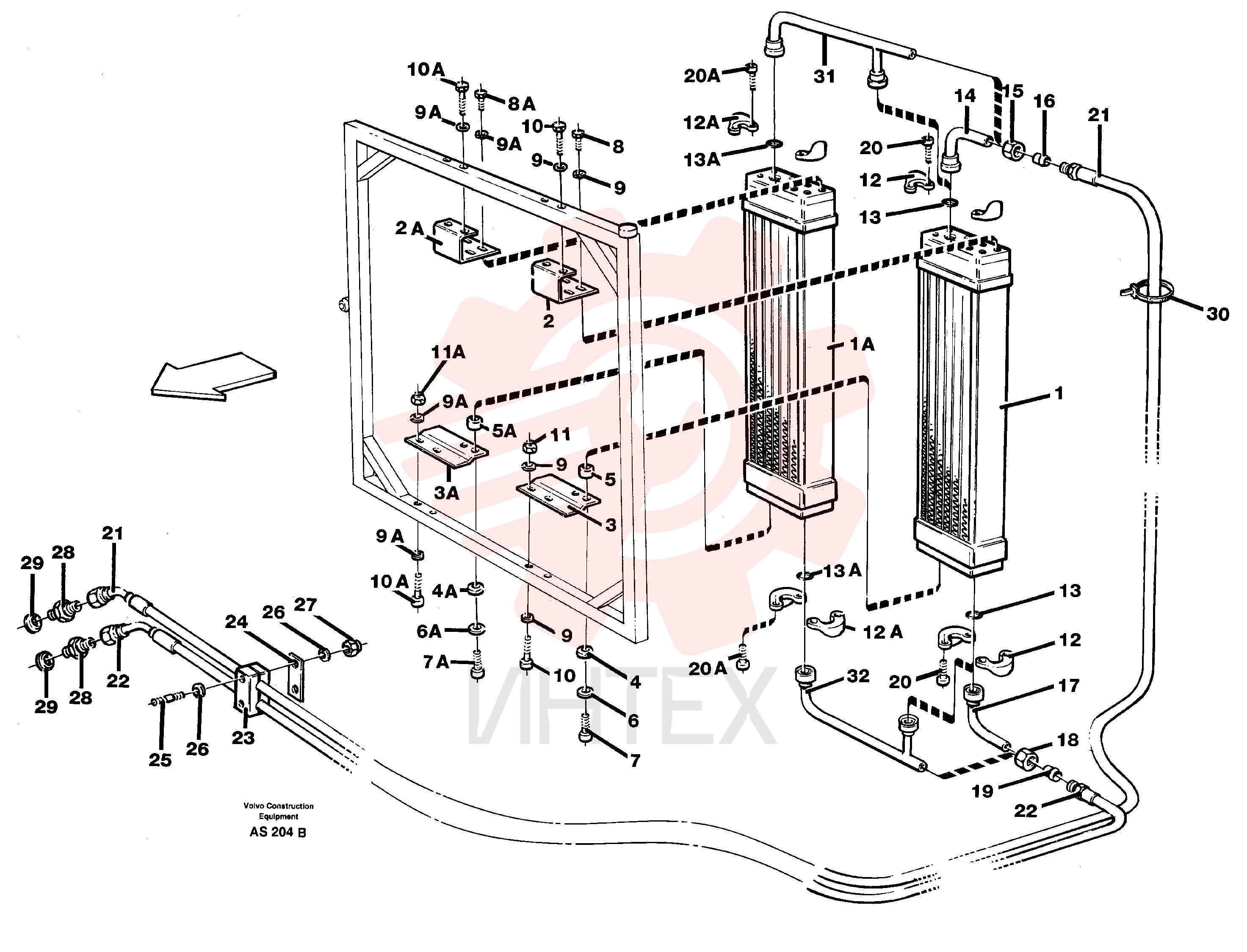

VOE 11110389 Радиатор масляный

VOE 11110389 Радиатор масляный

— VOE 11110389

  • VOE 11110389 - Радиатор масляный
  • Серийный № 19147 и далее

— VOE 11033361

  • VOE 11033361 - Радиатор масляный
  • Серийный № до 19146

1 VOE 11110371

  • VOE 11110371 - Радиатор масляный

1A VOE 11110371

  • VOE 11110371 - Радиатор масляный

2 VOE 11101239

  • VOE 11101239 - Крепление

2A VOE 11101239

  • VOE 11101239 - Крепление

3 VOE 11101240

  • VOE 11101240 - Крепление

3A VOE 11101240

  • VOE 11101240 - Крепление

4 VOE 11024753

  • VOE 11024753 - Демпфер резиновый

4 VOE 11024753

  • VOE 11024753 - Демпфер резиновый

4A VOE 11024753

  • VOE 11024753 - Демпфер резиновый

4A VOE 11024753

  • VOE 11024753 - Демпфер резиновый

5 VOE 4951048

  • VOE 4951048 - Трубка

5 VOE 4951048

  • VOE 4951048 - Трубка

5A VOE 4951048

  • VOE 4951048 - Трубка

5A VOE 4951048

  • VOE 4951048 - Трубка

6 VOE 925739

  • VOE 925739 - Шайба

6 VOE 925739

  • VOE 925739 - Шайба

6A VOE 925739

  • VOE 925739 - Шайба

6A VOE 925739

  • VOE 925739 - Шайба

7 VOE 946671

  • VOE 946671 - Винт с фланцем

7 VOE 946671

  • VOE 946671 - Винт с фланцем

7A VOE 946671

  • VOE 946671 - Винт с фланцем

7A VOE 946671

  • VOE 946671 - Винт с фланцем

8 VOE 946440

  • VOE 946440 - Винт с фланцем

8 VOE 946440

  • VOE 946440 - Винт с фланцем

8A VOE 946440

  • VOE 946440 - Винт с фланцем

8A VOE 946440

  • VOE 946440 - Винт с фланцем

9 VOE 13955894

  • VOE 13955894 - Шайба

9 VOE 13955894

  • VOE 13955894 - Шайба

9A VOE 13955894

  • VOE 13955894 - Шайба

9A VOE 13955894

  • VOE 13955894 - Шайба

10 VOE 13965179

  • VOE 13965179 - Болт

10 VOE 13965179

  • VOE 13965179 - Винт

10A VOE 13965179

  • VOE 13965179 - Болт

10A VOE 13965179

  • VOE 13965179 - Винт

11 VOE 13945408

  • VOE 13945408 - Гайка

11 VOE 13945408

  • VOE 13945408 - Гайка

11A VOE 13945408

  • VOE 13945408 - Гайка

11A VOE 13945408

  • VOE 13945408 - Гайка

12 VOE 926527

  • VOE 926527 - Полуфланец

12A VOE 926527

  • VOE 926527 - Полуфланец

13 VOE 948698

  • VOE 948698 - Кольцо уплотнительное (О-кольцо)

13A VOE 948698

  • VOE 948698 - Кольцо уплотнительное (О-кольцо)

14 VOE 11014602

  • VOE 11014602 - Соединение трубы

15 VOE 956986

  • VOE 956986 - Фитинг

16 VOE 980786

  • VOE 980786 - Фитинг

17 VOE 11101248

  • VOE 11101248 - Соединение трубы

18 VOE 956986

  • VOE 956986 - Фитинг

19 VOE 980786

  • VOE 980786 - Фитинг

20 VOE 959222

  • VOE 959222 - Винт с внутренним шестигранником

20A VOE 959222

  • VOE 959222 - Винт с внутренним шестигранником

21 VOE 13933756

  • VOE 13933756 - Шланг в сборе

22 VOE 13933757

  • VOE 13933757 - Шланг в сборе

23 VOE 4881142

  • VOE 4881142 - Зажим

23 VOE 4881142

  • VOE 4881142 - Зажим

24 VOE 4880585

  • VOE 4880585 - Шайба

24 VOE 4880585

  • VOE 4880585 - Шайба

25 VOE 7017942

  • VOE 7017942 - Шпилька

26 VOE 13955894

  • VOE 13955894 - Шайба

26 VOE 13955894

  • VOE 13955894 - Шайба

27 VOE 13945408

  • VOE 13945408 - Гайка

27 VOE 13945408

  • VOE 13945408 - Гайка

28 VOE 13943987

  • VOE 13943987 - Ниппель

28 VOE 13943987

  • VOE 13943987 - Ниппель

29 VOE 14013069

  • VOE 14013069 - Шайба уплотнительная

29 VOE 14013069

  • VOE 14013069 - Прокладка

30 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

30 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

31 VOE 11100850

  • VOE 11100850 - Трубка

32 VOE 11101252

  • VOE 11101252 - Трубка
