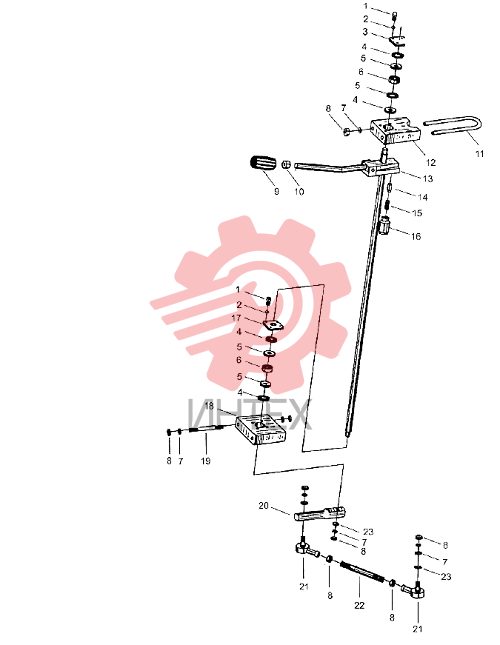

Механизм верхний Z3.7.2

Механизм верхний Z3.7.2

1 GB578386

  • GB578386 - Болт
  • Кол-во: 8
  • M5 ×12

3 ZL40711

  • ZL40711 - Пластина-крышка
  • Кол-во: 1

4 ZL407111

  • ZL407111 - Кольцо стопорное
  • Кол-во: 4

5 ZL407110

  • ZL407110 - Кольцо войлочное
  • Кол-во: 4

6 GB27988

  • GB27988 - Подшипник
  • Кол-во: 2
  • 108101

7 GB9387

  • GB9387 - Шайба стопорная
  • Кол-во: 8
  • 5

7 GB9387

  • GB9387 - Шайба стопорная
  • Кол-во: 9
  • 8

9 ZL407116

  • ZL407116 - Рукоятка
  • Кол-во: 1
  • M12

10 GB617086

  • GB617086 - Гайка
  • Кол-во: 11
  • M8

10 GB617086

  • GB617086 - Гайка
  • Кол-во: 1
  • M12

11 Z3725

  • Z3725 - U-образный болт
  • Кол-во: 1

13 Z3721

  • Z3721 - Седло верхнее подшипника
  • Кол-во: 1

13 Z3721

  • Z3721 - Вал рукоятки
  • Кол-во: 1

14 ZL40715

  • ZL40715 - Шпилька
  • Кол-во: 1

15 ZL40717

  • ZL40717 - Пружина
  • Кол-во: 1

16 ZL40716

  • ZL40716 - Седло пружины
  • Кол-во: 1

17 ZL40718

  • ZL40718 - Пластина-крышка
  • Кол-во: 1

18 Z3726

  • Z3726 - Опора подшипника нижняя
  • Кол-во: 1

19 GB90176

  • GB90176 - Болт
  • Кол-во: 2
  • M8 ×130

20 Z3724

  • Z3724 - Тяга соединительная
  • Кол-во: 1

21 85Z0518A

  • 85Z0518A - Шарнир шаровой
  • Кол-во: 2

22 Z3711

  • Z3711 - Тяга соединительная
  • Кол-во: 1

23 GB97185

  • GB97185 - Шайба
  • Кол-во: 3
  • 8
