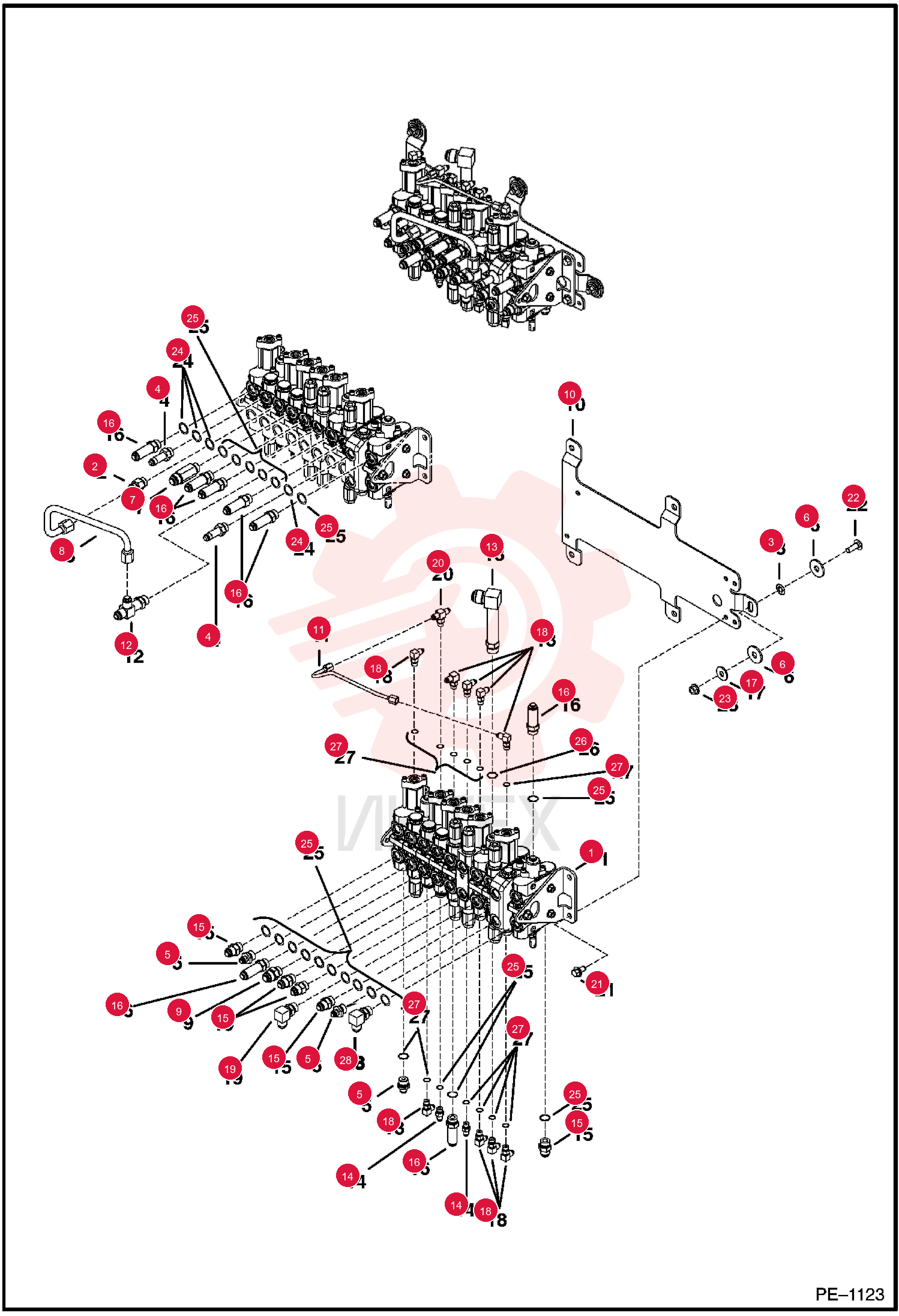

6676541 Клапан (часть 4)
1 6676541
- 6676541 - Клапан
- Орган управления
2 6656391
- 6656391 - Клапан обратный
- Клапан обратный - с поз. 24
3 6674264
- 6674264 - Болт фиксирующий
4 16KB0608
- 16KB0608 - Фитинг
- соединитель гидравлический
- С поз. 24 - ранее 6587170
5 15KB0606
- 15KB0606 - Фитинг
- соединитель гидравлический
- С поз. 25 - плоская торцевая поверхность бобышки
5 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
6 6806720
- 6806720 - Изолятор
7 97K10
- 97K10 - Кольцо уплотнительное (О-кольцо) 10
- Конец развальцованный
7 16KB1008
- 16KB1008 - Фитинг
- угольник гидравлический
- Длинный - с поз. 25 - плоская торцевая поверхность бобышки
9 15KB1008
- 15KB1008 - Фитинг
- соединитель гидравлический
- С поз. 25 - плоская торцевая поверхность бобышки
9 97K10
- 97K10 - Кольцо уплотнительное (О-кольцо) 10
- Конец развальцованный
10 6808592
- 6808592 - Опора
11 6808626
- 6808626 - Трубопровод
- Ранее 6808672
12 6812827
- 6812827 - Тройник
- С поз. 25 - плоская торцевая поверхность бобышки
12 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
13 6809049
- 6809049 - Угольник
- С поз. 26
13 97K12
- 97K12 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
14 18KB0404
- 18KB0404 - Фитинг
- угольник гидравлический
- С поз. 27 - ранее 18KN00003B
14 97K4
- 97K4 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
15 15KB0808
- 15KB0808 - Фитинг гидравлический соединитель S
- С поз. 25 - ранее 15KN00006B
15 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
16 16KB0808
- 16KB0808 - Фитинг
- соединитель гидравлический
- С поз. 25 - ранее 16KN00006B
16 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
17 17EM100
- 17EM100 - Шайба
18 97K4
- 97K4 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
18 17KB0404
- 17KB0404 - Фитинг гидравлический угловой 90
- С поз. 27 - ранее 17KN00003B
19 17KB0808
- 17KB0808 - Фитинг гидравлический угловой 90
- С поз. 25 - ранее 17KN00006B
19 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
20 19KB0404
- 19KB0404 - Фитинг
- тройник гидравлический
- С поз. 27 - ранее 19KN00003B
20 97K4
- 97K4 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
21 26GM10020
- 26GM10020 - Винт с шестигранной головкой резьбовыдавливающий
22 28CM1030
- 28CM1030 - Болт с квадратным подголовком 8.8
23 51DM10
- 51DM10 - Гайка шестигранная с нанесенным фиксатором резьбы
24 79K8
- 79K8 - Кольцо уплотнительное (О-кольцо) 10
25 99K8
- 99K8 - Кольцо уплотнительное (О-кольцо)
25 79K8
- 79K8 - Кольцо уплотнительное (О-кольцо) 10
26 99K10
- 99K10 - Кольцо уплотнительное (О-кольцо)
27 99K4
- 99K4 - Кольцо уплотнительное (О-кольцо)
28 18KB0808
- 18KB0808 - Фитинг
- угольник гидравлический
- С поз. 25 - ранее 18KN00006B
28 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
