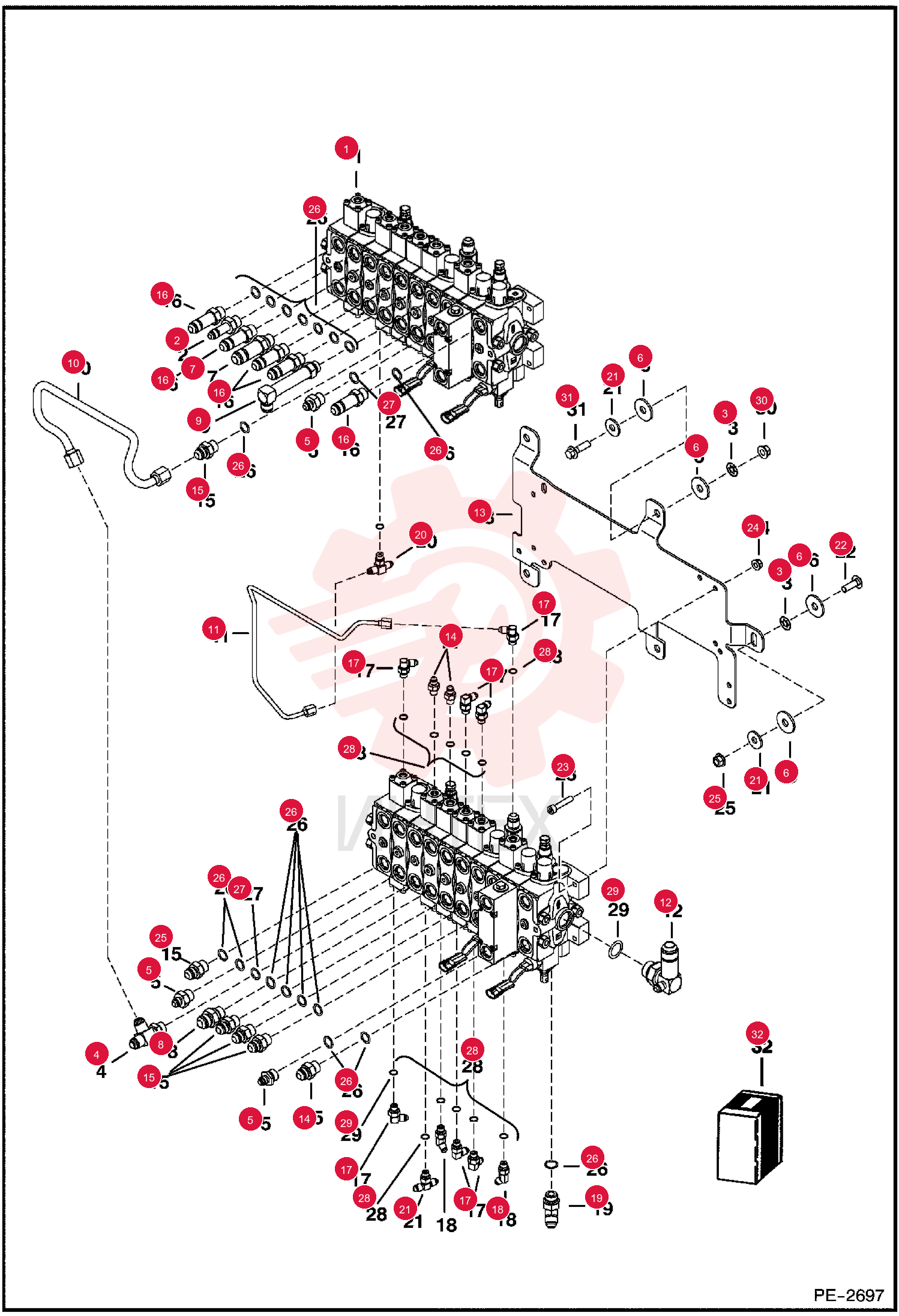

6678062 Клапан регулирующий (распределительный) (часть 1)
1 6678062
- 6678062 - Клапан регулирующий (распределительный)
- Орган управления в сборе
2 16KB0608
- 16KB0608 - Фитинг
- соединитель гидравлический
- С поз. 27 - плоская торцевая поверхность бобышки
3 6674264
- 6674264 - Болт фиксирующий
4 6680968
- 6680968 - Тройник
- С обратным клапаном - с поз. 27
5 15KB0608
- 15KB0608 - Фитинг
- соединитель гидравлический
- С поз. 27 - плоская торцевая поверхность бобышки
5 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
6 6806720
- 6806720 - Изолятор
7 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
7 16KB1008
- 16KB1008 - Фитинг
- угольник гидравлический
- С поз. 27 - плоская торцевая поверхность бобышки - ранее 16KN01008B
8 15KB1008
- 15KB1008 - Фитинг
- соединитель гидравлический
- С поз. 27 - плоская торцевая поверхность бобышки
8 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
9 6812821
- 6812821 - Угольник
- С поз. 27 - плоская торцевая поверхность бобышки
9 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
10 6813653
- 6813653 - Трубопровод
- Ранее 6810404
11 6812960
- 6812960 - Трубопровод
- Ранее 6810685
12 6811168
- 6811168 - Тройник
- С поз. 29
13 7123862
- 7123862 - Опора
- Ранее 7106787
14 15KB0404
- 15KB0404 - Фитинг гидравлический соединитель S
- С поз. 27 - плоская торцевая поверхность бобышки
14 97K4
- 97K4 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
15 15KB0808
- 15KB0808 - Фитинг гидравлический соединитель S
- С поз. 27 - плоская торцевая поверхность бобышки
15 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
16 16KB0808
- 16KB0808 - Фитинг
- соединитель гидравлический
- С поз. 27 - плоская торцевая поверхность бобышки
16 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
17 17KB0404
- 17KB0404 - Фитинг гидравлический угловой 90
- С поз. 27 - плоская торцевая поверхность бобышки
17 97K4
- 97K4 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
18 18KB0404
- 18KB0404 - Фитинг
- угольник гидравлический
- С поз. 27 - плоская торцевая поверхность бобышки
18 97K4
- 97K4 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
19 18KB0808
- 18KB0808 - Фитинг
- угольник гидравлический
- С поз. 27 - плоская торцевая поверхность бобышки
19 97K8
- 97K8 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
20 19KB0404
- 19KB0404 - Фитинг
- тройник гидравлический
- С поз. 28 - плоская торцевая поверхность бобышки
20 97K4
- 97K4 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
21 17EM100
- 17EM100 - Шайба
22 28CM1030
- 28CM1030 - Болт с квадратным подголовком 8.8
23 3GM840
- 3GM840 - Винт
24 43DM8
- 43DM8 - Гайка шестигранная с фланцем
25 51DM10
- 51DM10 - Гайка шестигранная с нанесенным фиксатором резьбы
26 99K8
- 99K8 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
27 79K8
- 79K8 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
28 79K4
- 79K4 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
28 99K4
- 99K4 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
29 79K12
- 79K12 - Кольцо уплотнительное (О-кольцо) 10
30 43DM10
- 43DM10 - Гайка шестигранная с фланцем
31 59CM1035
- 59CM1035 - Винт с шестигранной головкой и фланцем
32 6681502
- 6681502 - Комплект полный уплотнений
- Клапан в сборе
