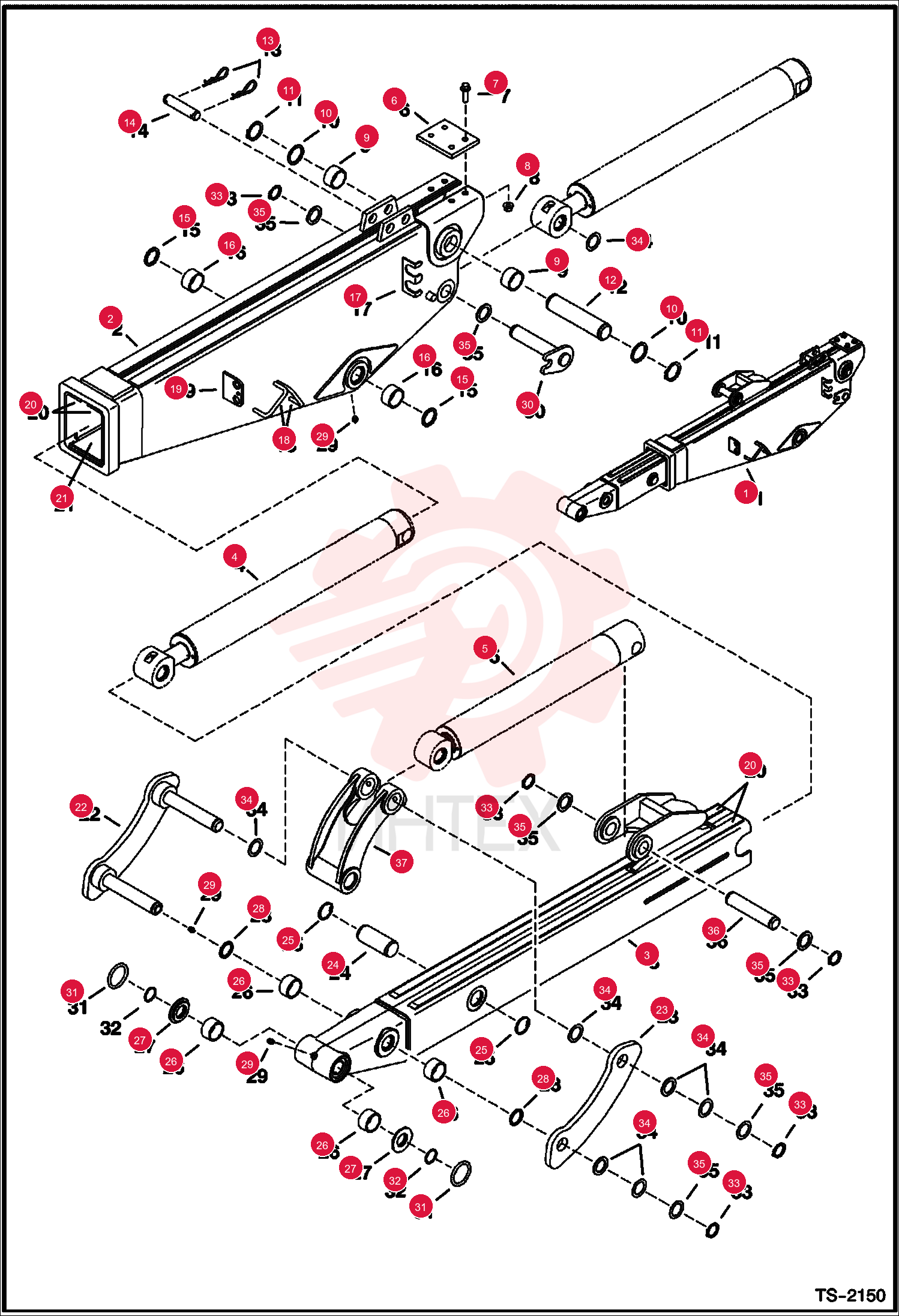

7110540 Рукоять (рычаг) (часть 8)
1 7110540
- 7110540 - Рукоять (рычаг)
- Поз. 2
- 3
- 6-14
- 16-21 & 24-27 - не включает поз. 4 удлинительный цилиндр - ранее 6812292
2 7111558
- 7111558 - Рукоять телескопическая
- Наружный с 3.81″(96
- 7mm) расстояние между центрами отверстий в пластинах блокировки рукояти - с поз. 17-21 - также заказать поз. 9
- 15 & 16
3 7107359
- 7107359 - Рукоять внутренняя выдвижная
- С креплением цилиндра литого ковша - также заказать поз. 26-28 & 32
5 7148457
- 7148457 - Цилиндр
- Ковш - ранее 7110562
6 6805396
- 6805396 - Пластина
7 30CM1240
- 30CM1240 - Болт
8 51DM12
- 51DM12 - Гайка
9 6806122
- 6806122 - Втулка (распорная)
10 6628547
- 6628547 - Шайба
11 6668787
- 6668787 - Кольцо стопорное
12 6805847
- 6805847 - Палец
- Основание цилиндра удлинителя
13 6675029
- 6675029 - Палец
- Стопорное
14 6805348
- 6805348 - Палец
- Стопорение
15 6660075
- 6660075 - Уплотнение
- Пыль
16 6815277
- 6815277 - Втулка
- Ранее 6803207
17 6805848
- 6805848 - Кронштейн
- Приварной
18 6586391
- 6586391 - Фиксатор
- Приварной
19 6803509
- 6803509 - Пластина
- Приварной
20 6805382
- 6805382 - Планка износная
- Износостойкий - приварной
21 6805389
- 6805389 - Планка износная
- Износостойкий - приварной
22 7173236
- 7173236 - Звено направляющее в сборе
- Ранее 7131038
23 7173237
- 7173237 - Звено направляющее в сборе
- Ранее 7131041
24 6805381
- 6805381 - Палец
- Сторона штоковая цилиндра удлинителя
25 8JM45
- 8JM45 - Кольцо стопорное
26 6803213
- 6803213 - Втулка запрессовываемая
- 2″ (51 mm) длина
27 6810627
- 6810627 - Шайба
28 6652915
- 6652915 - Сальник
- Пыль
29 10H25
- 10H25 - Масленка прямая
30 6805845
- 6805845 - Палец
- Крепление рукояти
31 6811260
- 6811260 - Кольцо уплотнительное (О-кольцо)
32 25K40112
- 25K40112 - Кольцо уплотнительное (О-кольцо) 10
33 6534154
- 6534154 - Кольцо стопорное
34 6811636
- 6811636 - Втулка (распорная)
35 6534111
- 6534111 - Шайба
- 5
36 6596216
- 6596216 - Палец
