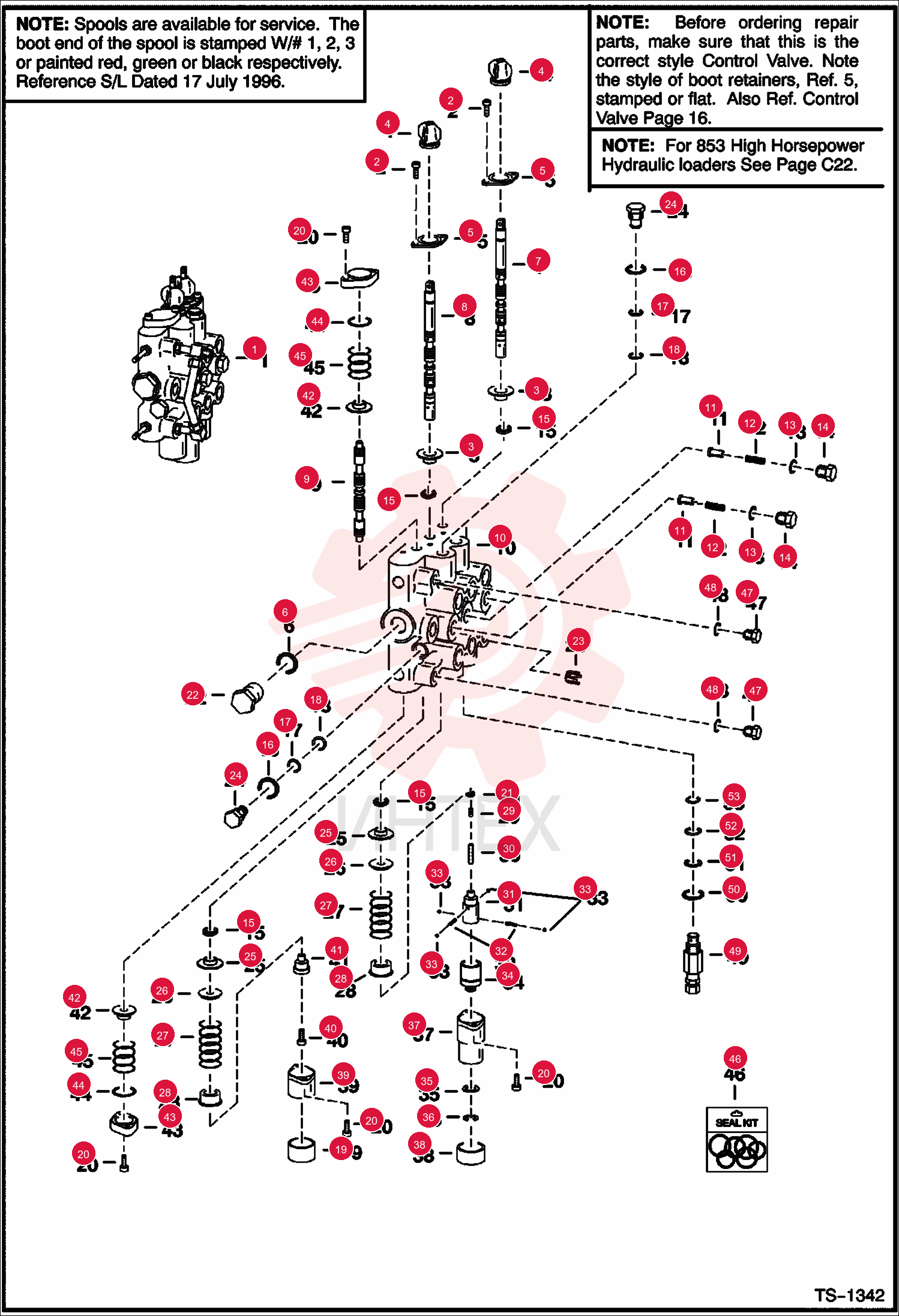

7229299 Клапан управления сервисный (часть 1)
1 7229299
- 7229299 - Клапан управления сервисный
- Поз. 2-53
2 29G412
- 29G412 - Болт
3 6589565
- 6589565 - Уплотнение
- Уплотнение
4 6587763
- 6587763 - Пыльник
- Резина
5 6589564
- 6589564 - Фиксатор
- Деталь плоская
6 79K6
- 79K6 - Кольцо уплотнительное (О-кольцо) 10
7 6666588
- 6666588 - Золотник BOM
- lift - # 1 or Red - SEE NOTE
7 6666589
- 6666589 - Золотник BOM
- lift - # 2 or Green-SEE NOTE
7 6666590
- 6666590 - Золотник BOM
- lift - # 3 or Black - SEE NOTE
8 6666593
- 6666593 - Золотник наклона
- tilt - # 3 or Black - SEE NOTE
8 6666591
- 6666591 - Золотник наклона
- tilt - # 1 or Red - SEE NOTE
8 6666592
- 6666592 - Золотник наклона (spool tilt)
- tilt - # 2 or Green-SEE NOTE
9 7300937
- 7300937 - Золотник вспомогательный
- Вспомогательный - см. примечание - ранее 6588074
11 6592115
- 6592115 - Седло
- Контрольный (нагрузка)
12 6592117
- 6592117 - Пружина обратного клапана нагрузки
13 79K8
- 79K8 - Кольцо уплотнительное (О-кольцо) 10
14 6592116
- 6592116 - Гайка
- Контрольный (нагрузка)
15 6683274
- 6683274 - Уплотнение золотника 10
- - ранее 7031367
16 79K10
- 79K10 - Кольцо уплотнительное (О-кольцо) 10
17 80K14
- 80K14 - Кольцо опорное WSH5
- Ранее 73K000014B
18 58K014
- 58K014 - Кольцо уплотнительное (О-кольцо) 10
- Требуется опорная шайба
18 6677106
- 6677106 - Кольцо уплотнительное (О-кольцо)
- Шайба опорная не требуется
19 6662848
- 6662848 - Крышка
20 29G416
- 29G416 - Болт
21 54K20002
- 54K20002 - Кольцо уплотнительное (О-кольцо) 10
22 24K8
- 24K8 - Пробка (заглушка)
- С поз. 21 - плоская торцевая поверхность бобышки
22 90K8
- 90K8 - Пробка (заглушка)
- Торец конической бобышки - с поз. 21 - ранее 90KV00008B
23 6532633
- 6532633 - Дроссель
- 0.153
24 6592720
- 6592720 - Пробка (заглушка)
- С поз. 16-18
25 6595663
- 6595663 - Втулка
26 7211397
- 7211397 - Шайба пружинная
- Ранее 6587523
27 6587580
- 6587580 - Пружина
28 6592100
- 6592100 - Втулка
29 6596807
- 6596807 - Пробка (заглушка)
- Пластик - длина 0.46″
30 6586918
- 6586918 - Винт фиксатора
31 6587575
- 6587575 - Адаптер
32 6592107
- 6592107 - Пружина фиксатора 5
33 6592105
- 6592105 - Шарик 5
34 6531270
- 6531270 - Втулка фиксатора
35 6592098
- 6592098 - Шайба
36 799119
- 799119 - Кольцо
37 6589226
- 6589226 - Крышка торцевая
- 0.63″ фланец
38 6660644
- 6660644 - Крышка
39 7101345
- 7101345 - Крышка фиксатора гидроклапана
- Ранее 6587633
40 30G416
- 30G416 - Болт
41 6592109
- 6592109 - Адаптер
42 6537096
- 6537096 - Шайба
43 6588981
- 6588981 - Крышка торцевая
- Толщина .625''
44 58K124
- 58K124 - Кольцо уплотнительное (О-кольцо) 10
45 6588197
- 6588197 - Пружина
46 6816250
- 6816250 - Комплект уплотнений
- Один золотник - поз. 2
- 4 и 15 - ранее 6803605
46 6816715
- 6816715 - Комплект уплотнений
- - поз. 2
- 4
- 6
- 13
- 15-18
- 20
- 21
- 29
- 42
- 44 и 48 - ранее 6596311
46 6632279
- 6632279 - Комплект уплотнений
- Клапан главный предохранительный - поз. 4-13
46 6809425
- 6809425 - Комплект уплотнений
- Поз. 13 и 16-18 - ранее 6586461
47 24K5
- 24K5 - Пробка (заглушка)
- С поз. 48 - коническая торцевая поверхность бобышки - ранее 90KV5
47 47K5
- 47K5 - Пробка (заглушка)
- С поз. 48 - плоская торцевая поверхность бобышки
48 95K6
- 95K6 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
48 79K6
- 79K6 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
49 7219324
- 7219324 - Клапан предохранительный
- С уплотнительными кольцами - давление настраивается на месте - ранее 6686360
49 6659574
- 6659574 - Комплект уплотнений
- С поз. 50-53
