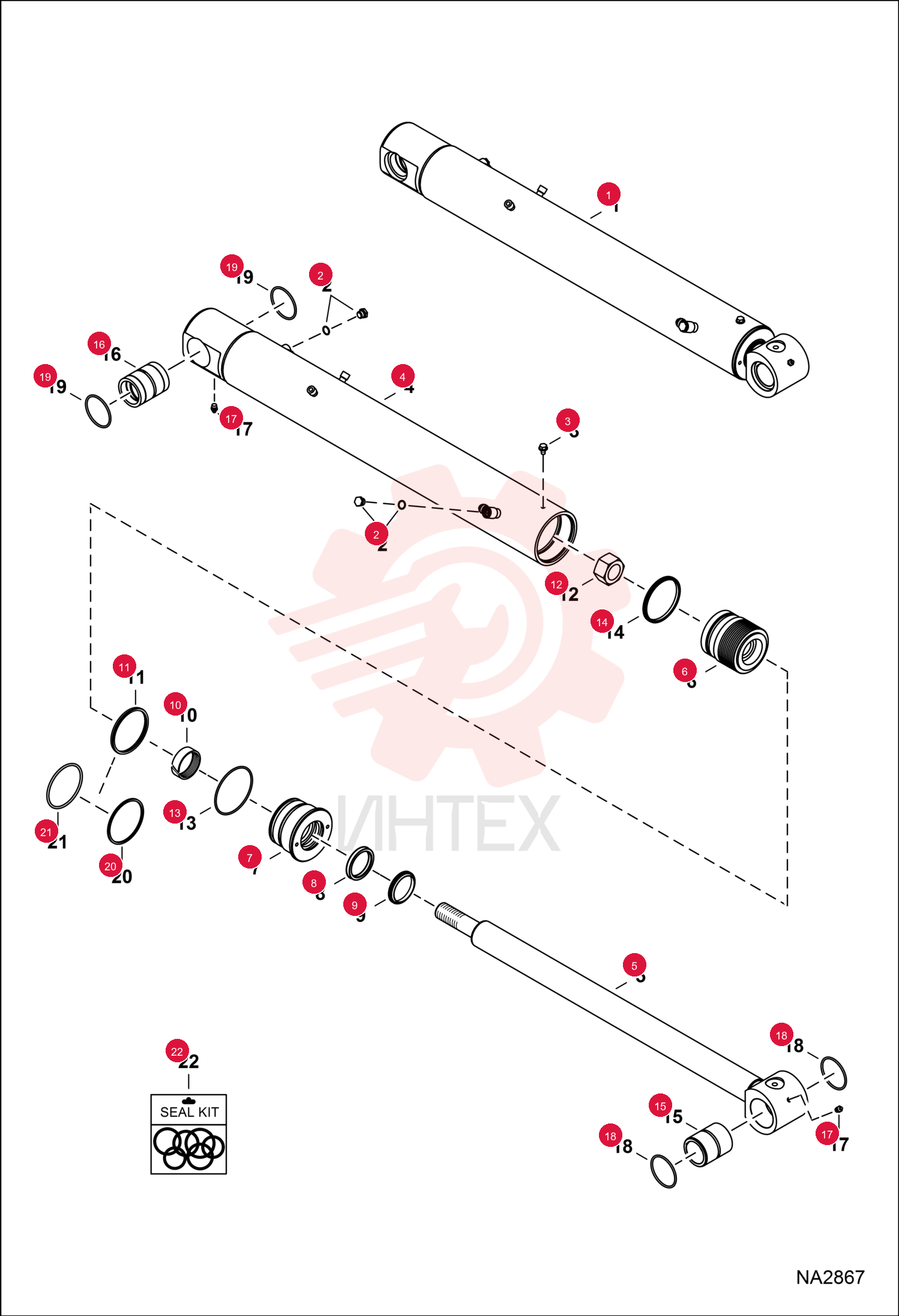

7198049 Цилиндр (часть 4)
1 7198049
- 7198049 - Цилиндр
- Поз. 2-10
- 12-16
- 20 и 21 - также заказать поз. 17-19
2 6812171
- 6812171 - Пробка (заглушка)
3 7017858
- 7017858 - Винт установочный
4 7166423
- 7166423 - Трубка корпуса цилиндра
- С поз. 2 и 13 - также заказывать поз. 17-19
5 7166425
- 7166425 - Шток цилиндра
- Также заказывать поз. 17
- и 18
6 7248524
- 7248524 - Поршень цилиндра стрелы
- С поз. 14 - ранее 7190179
7 7198024
- 7198024 - Головка гидроцилиндра
8 6684409
- 6684409 - Уплотнение
9 6686968
- 6686968 - Грязесъёмник штока
10 7000773
- 7000773 - Кольцо направляющее
12 7154049
- 7154049 - Гайка поршня
13 82K242
- 82K242 - Кольцо уплотнительное (О-кольцо)
14 6692808
- 6692808 - Кольцо уплотнительное (О-кольцо)
15 7166186
- 7166186 - Втулка износостойкая
16 7238710
- 7238710 - Втулка износостойкая
- Ранее 7185938
17 10H25
- 10H25 - Масленка прямая
18 7143551
- 7143551 - Уплотнение пылезащитное
19 7231659
- 7231659 - Уплотнение торцевое
- Ранее 7021344
20 54K60320
- 54K60320 - Кольцо уплотнительное (О-кольцо)
- Если установлено - ранее 25K60320
21 73K342
- 73K342 - Кольцо
- Если установлено
22 7196450
- 7196450 - Комплект уплотнений
- Поз. 8-10
- 12-14
- 20 и 21
