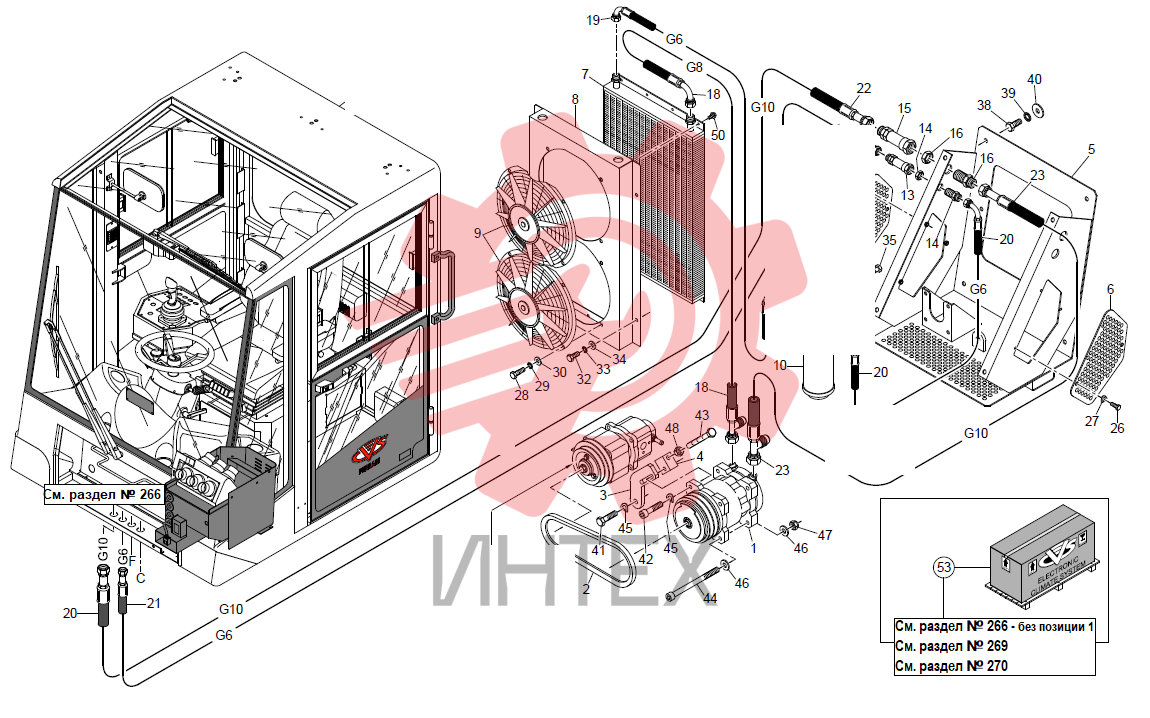

269. Система климат-контроль (электронная) с гидравлическим насосом (рама)

269. Система климат-контроль (электронная) с гидравлическим насосом (рама)

269. Система климат-контроль (электронная) с гидравлическим насосом (рама)

1 591244

  • 591244 - COMPRESSOR
  • Кол-во: 1

2 591246

  • 591246 - BELT
  • Кол-во: 1

3 590353

  • 590353 - TIGHTENER
  • Кол-во: 1

4 591245

  • 591245 - TIGHTENER CONNECTION BLOCK
  • Кол-во: 1

5 591239

  • 591239 - SUPPORT
  • Кол-во: 1

6 591258

  • 591258 - COVER
  • Кол-во: 2

7 553147

  • 553147 - CONDENSER
  • Кол-во: 1

8 591247

  • 591247 - SUPPORT
  • Кол-во: 1

9 587674

  • 587674 - FAN MOTOR
  • Кол-во: 2

10 558262

  • 558262 - FILTER
  • Кол-во: 1

11 590352

  • 590352 - FILTER BRACKET
  • Кол-во: 1

12 587673

  • 587673 - PRESSURE SWITCH
  • Кол-во: 1

13 591250

  • 591250 - FEMALE CONNECTION -G6-
  • Кол-во: 1
  • G6

14 591251

  • 591251 - MALE CONNECTION -G6-
  • Кол-во: 1
  • G6

15 591252

  • 591252 - FEMALE CONNECTION -G10-
  • Кол-во: 1
  • G10

16 591253

  • 591253 - MALE CONNECTION -G10-
  • Кол-во: 1
  • G10

18 591254

  • 591254 - HOSE -G8-
  • Кол-во: 1
  • G8

19 566891

  • 566891 - HOSE -G6-
  • Кол-во: 1
  • G6

20 577340

  • 577340 - HOSE -G6-
  • Кол-во: 1
  • G6

21 616993

  • 616993 - HOSE -G6-
  • Кол-во: 1
  • G6

22 616994

  • 616994 - HOSE -G10-
  • Кол-во: 1
  • G10

23 591255

  • 591255 - HOSE -G10-
  • Кол-во: 1
  • G10

26 00318

  • 00318 - SCREW M6x12
  • Кол-во: 8
  • M6x12

27 00753

  • 00753 - WASHER D6
  • Кол-во: 8
  • D6

28 00152

  • 00152 - SCREW M6x20
  • Кол-во: 8
  • M6x20

29 601136

  • 601136 - SAFETY WASHER D6
  • Кол-во: 8
  • D6

30 00718

  • 00718 - WASHER D6
  • Кол-во: 8
  • D6

32 00468

  • 00468 - SCREW M8x20
  • Кол-во: 4
  • M8x20

33 601137

  • 601137 - SAFETY WASHER D8
  • Кол-во: 4
  • D8

34 00733

  • 00733 - WASHER D8x24
  • Кол-во: 8
  • D8x24

35 00098

  • 00098 - SCREW M8x25
  • Кол-во: 2
  • M8x25

36 00602

  • 00602 - SELF LOCKING NUT M8
  • Кол-во: 2
  • M8

38 00089

  • 00089 - SCREW M10x25
  • Кол-во: 4
  • M10x25

39 601138

  • 601138 - SAFETY WASHER D10
  • Кол-во: 4
  • D10

40 00815

  • 00815 - WASHER D10x30
  • Кол-во: 4
  • D10x30

41 00187

  • 00187 - SCREW M10x30
  • Кол-во: 1
  • M10x30

42 200181

  • 200181 - SCREW M10x45
  • Кол-во: 1
  • M10x45

43 200617

  • 200617 - SCREW M10x100
  • Кол-во: 1
  • M10x100

44 200546

  • 200546 - SCREW M10x130
  • Кол-во: 1
  • M10x130

45 00766

  • 00766 - WASHER D10
  • Кол-во: 2
  • D10

46 00719

  • 00719 - WASHER D10
  • Кол-во: 2
  • D10

47 00603

  • 00603 - SELF LOCKING NUT M10
  • Кол-во: 1
  • M10

48 00519

  • 00519 - NUT M10
  • Кол-во: 1
  • M10

50 558263

  • 558263 - SCREW
  • Кол-во: 7

53 605515

  • 605515 - AIR CONDITIONER ASS.Y SET
  • Кол-во: 1
