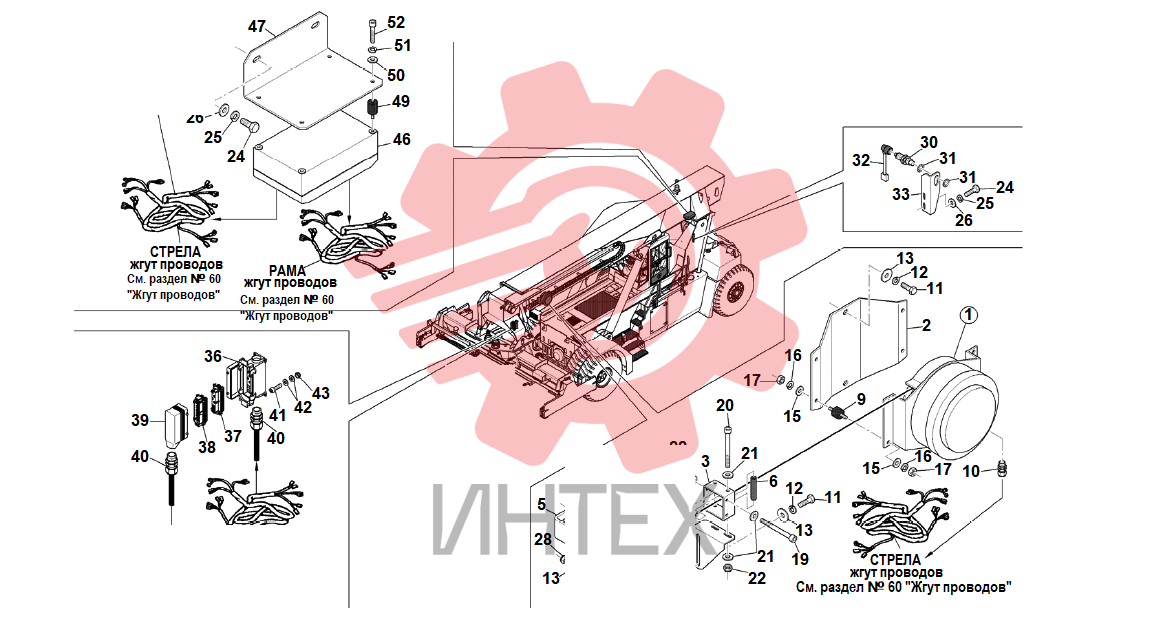

59. Электронная операционная система "MIDMAC" (стрела) (часть I)

59. Электронная операционная система "MIDMAC" (стрела) (часть I)

59. Электронная операционная система "MIDMAC" (стрела) (часть I)

1 597953

  • 597953 - TRANSDUCER
  • Кол-во: 1
  • Sfilo ed Angolo

2 555839

  • 555839 - SUPPORT CABLE REEL
  • Кол-во: 1

3 555840

  • 555840 - FRAME
  • Кол-во: 1

4 576710

  • 576710 - BRACKET
  • Кол-во: 1

5 557082

  • 557082 - SUPPORT
  • Кол-во: 1

6 555841

  • 555841 - ROLLER
  • Кол-во: 4

7 050237

  • 050237 - PIN
  • Кол-во: 1

8 100446

  • 100446 - CLAMP
  • Кол-во: 2

9 527047

  • 527047 - SILENTBLOCK
  • Кол-во: 4

10 533905

  • 533905 - CABLE GLAND PG9
  • Кол-во: 1
  • PG9

11 00098

  • 00098 - SCREW M8х1
  • 25х25
  • Кол-во: 4
  • M8х1
  • 25х25

12 601137

  • 601137 - RIBBED LOCK WASHER D.8
  • Кол-во: 4
  • D.8

13 00733

  • 00733 - FLAT WASHER D.8хD.24
  • Кол-во: 6
  • D.8хD.24

17 00522

  • 00522 - NUT M6х1
  • Кол-во: 8
  • M6х1

19 200365

  • 200365 - SCREW M5х70
  • Кол-во: 2
  • M5х70

20 200456

  • 200456 - SCREW M5х80
  • Кол-во: 2
  • M5х80

24 00089

  • 00089 - SCREW M10х1
  • 5х25
  • Кол-во: 6
  • M10х1
  • 5х25

25 601138

  • 601138 - RIBBED LOCK WASHER D.10
  • Кол-во: 6
  • D.10

26 00815

  • 00815 - FLAT WASHER D.10хD.30
  • Кол-во: 6
  • D.10хD.30

28 00629

  • 00629 - SELF LOCKING NUT M8х1
  • 25
  • Кол-во: 1
  • M8х1
  • 25

30 583158

  • 583158 - SENSOR
  • Кол-во: 1

31 00823

  • 00823 - WASHER D18
  • Кол-во: 2
  • D18

32 553504

  • 553504 - CABLE 5M
  • Кол-во: 1
  • 5 m.

33 596799

  • 596799 - BRACKET
  • Кол-во: 1

35 00720

  • 00720 - FLAT WASHER D.5
  • Кол-во: 8
  • D.5

36 545997

  • 545997 - FIXED PROTECTION
  • Кол-во: 1

36 00600

  • 00600 - SELF LOCKING NUT M5x0
  • 8
  • Кол-во: 4
  • M5x0
  • 8

37 545996

  • 545996 - FEMALE INSERT (1/24)
  • Кол-во: 1
  • 1/24

38 545995

  • 545995 - MALE INSERT (1/24)
  • Кол-во: 1
  • 1/24

39 545998

  • 545998 - MOVABLE PROTECTION
  • Кол-во: 1

40 585736

  • 585736 - CONNECTION
  • Кол-во: 2

40 00735

  • 00735 - FLAT WASHER D.6xD.18
  • Кол-во: 4
  • D.6xD.18

41 200155

  • 200155 - SCREW M5x0
  • 8x30
  • Кол-во: 4
  • M5x0
  • 8x30

41 601136

  • 601136 - RIBBED LOCK WASHER D.6
  • Кол-во: 4
  • D.6

42 00720

  • 00720 - FLAT WASHER D.5
  • Кол-во: 8
  • D.5

43 00600

  • 00600 - SELF LOCKING NUT M5х0
  • 8
  • Кол-во: 4
  • M5х0
  • 8

46 597939

  • 597939 - BOOM CONTROL UNIT ASS.Y
  • Кол-во: 1

47 597964

  • 597964 - SUPPORT
  • Кол-во: 1

49 563819

  • 563819 - SILENTBLOCK
  • Кол-во: 4

50 00735

  • 00735 - FLAT WASHER D.6хD.18
  • Кол-во: 8
  • D.6хD.18

51 601136

  • 601136 - RIBBED LOCK WASHER D.6
  • Кол-во: 8
  • D.6

52 200578

  • 200578 - SCREW M6x14
  • Кол-во: 4
  • M6x14
