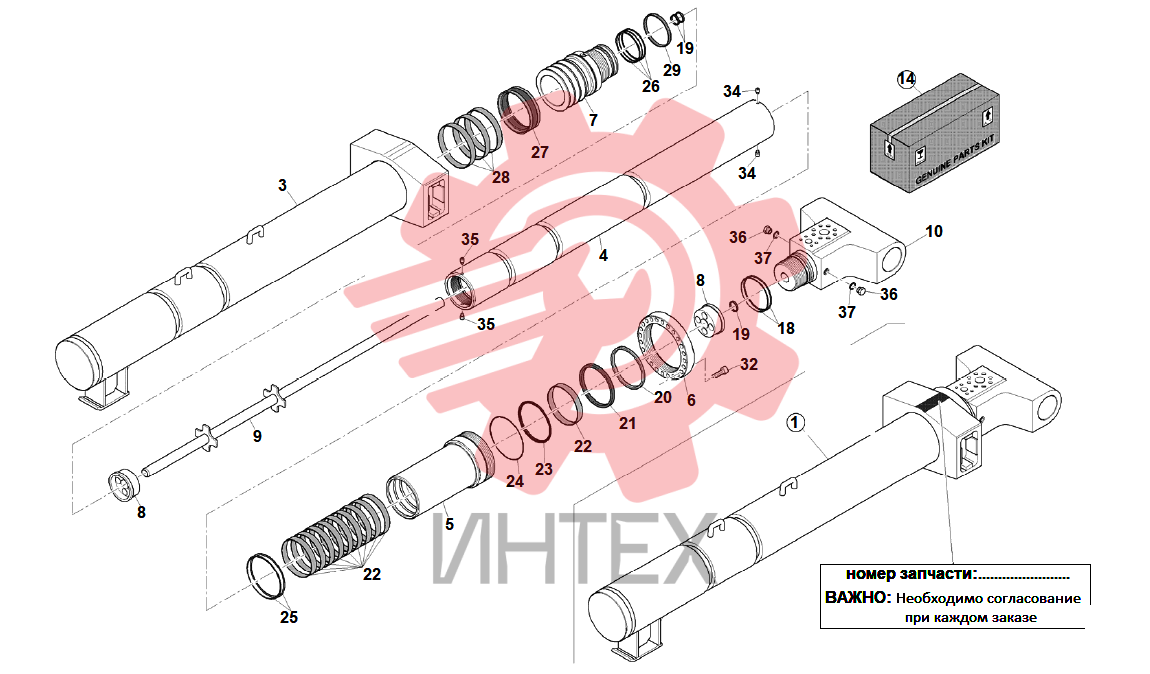

248. Стрела - телескопический цилиндр (6-я high версия) для F481

248. Стрела - телескопический цилиндр (6-я high версия) для F481

248. Стрела - телескопический цилиндр (6-я high версия) для F481

1 604277

  • 604277 - EXTENSION CYLINDER ASS.Y

3 604775

  • 604775 - CYLINDER ASS.Y
  • Кол-во: 1

4 604776

  • 604776 - ROD
  • Кол-во: 1

5 604777

  • 604777 - CYLINDER BASE
  • Кол-во: 1

6 604778

  • 604778 - RING
  • Кол-во: 1

7 604779

  • 604779 - PISTON
  • Кол-во: 1

8 604780

  • 604780 - LOCK RING
  • Кол-во: 2

9 604781

  • 604781 - OIL PIPE
  • Кол-во: 1

10 604782

  • 604782 - FRONT ATTACHMENT
  • Кол-во: 1

14 604794

  • 604794 - GASKETS SET ASS.Y
  • Кол-во: 1
  • Включая позиции с 18 по 29

32 200309

  • 200309 - SCREW M16x2x50
  • Кол-во: 24
  • M16x2x50

34 200459

  • 200459 - DOWEL M10x16
  • Кол-во: 2
  • M10x16

35 200482

  • 200482 - DOWEL M8x16
  • Кол-во: 2
  • M8x16

36 050231

  • 050231 - PLUG
  • Кол-во: 2

37 100369

  • 100369 - WASHER D16x22
  • Кол-во: 2
  • D16x22
