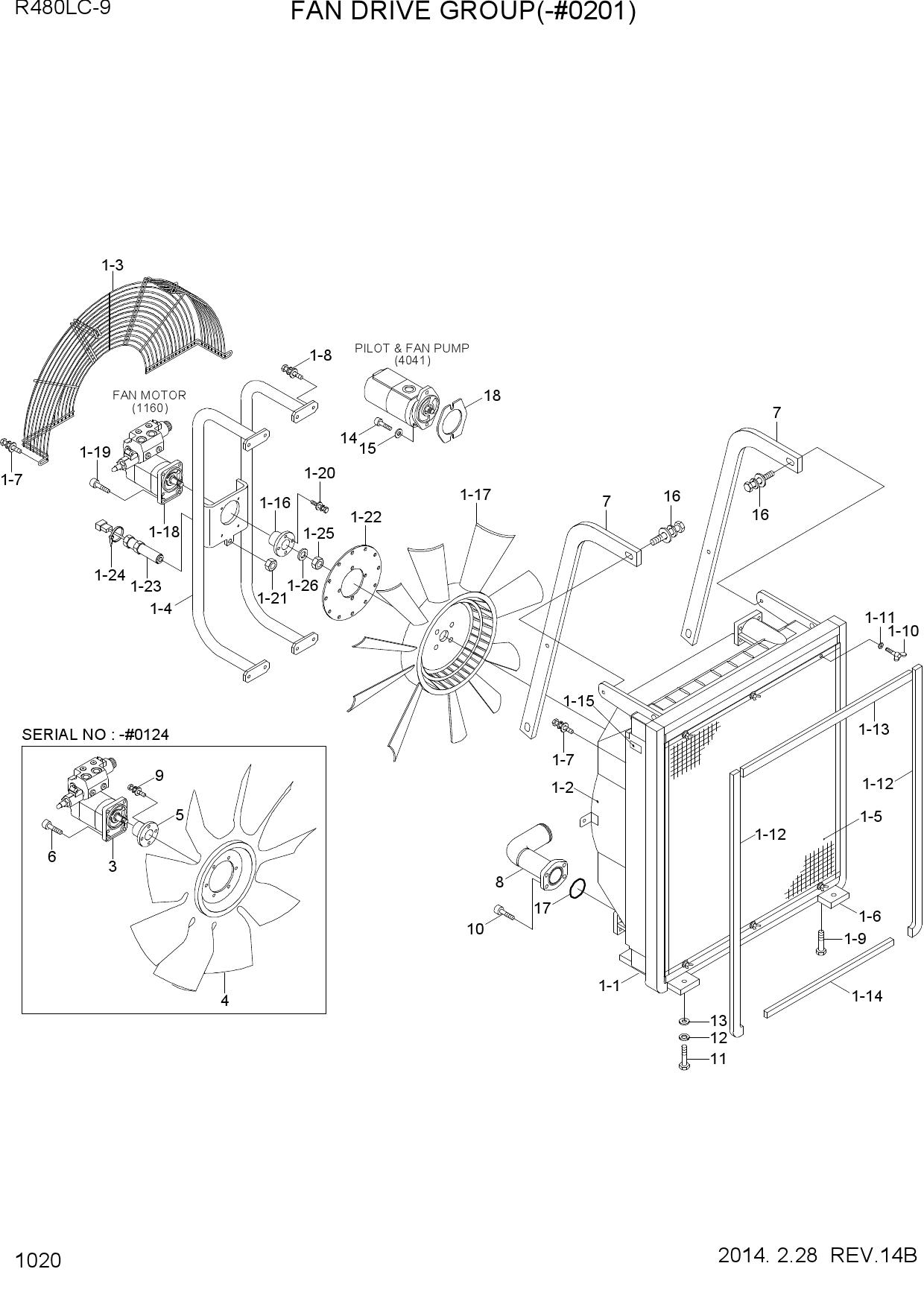

FAN DRIVE SYSTEM(-#0201)

FAN DRIVE SYSTEM(-#0201)

FAN DRIVE SYSTEM(-#0201)

1 11QB-61010

  • 11QB-61010 - OIL COOLER TOTAL ASSY
  • Поз.: 1

2 11QB-61100

  • 11QB-61100 - OIL COOLER SUB ASSY
  • Поз.: 1

3 11QB-61020

  • 11QB-61020 - OIL COOLER ASSY
  • Поз.: 1-1

4 11QB-61030

  • 11QB-61030 - SHROUD
  • Поз.: 1-2

5 11QB-61031

  • 11QB-61031 - SHROUD
  • Поз.: 1-2

6 11QB-61040

  • 11QB-61040 - FAN GUARD
  • Поз.: 1-3

7 11QB-61041

  • 11QB-61041 - GUARD-FAN
  • Поз.: 1-3

8 11QB-61050

  • 11QB-61050 - MOUNT-MOTOR
  • Поз.: 1-4

9 11QB-61070

  • 11QB-61070 - NET-WIRE
  • Поз.: 1-5

10 11QB-61060

  • 11QB-61060 - FRAME-SUPPORT
  • Поз.: 1-6

11 AA000003

  • AA000003 - BOLT-W/WASHER
  • Поз.: 1-7

12 AA000003

  • AA000003 - BOLT-W/WASHER
  • Поз.: 1-7

13 AC101421

  • AC101421 - BOLT-W/WASHER
  • Поз.: 1-8

14 AC100503

  • AC100503 - BOLT-SOCKET HEX
  • Поз.: 1-9

15 AC100392

  • AC100392 - BOLT-WING
  • Поз.: 1-10

16 AC100637

  • AC100637 - WASHER-PLAIN
  • Поз.: 1-11

17 AC101508

  • AC101508 - SEALING-SIDE
  • Поз.: 1-12

18 AC101509

  • AC101509 - SEALING-TOP
  • Поз.: 1-13

19 AC101510

  • AC101510 - SEALING-BOTTOM
  • Поз.: 1-14

20 AC101511

  • AC101511 - NAME PLATE
  • Поз.: 1-15

21 11Q4-83090

  • 11Q4-83090 - ADAPTER
  • Поз.: 1-16

22 11N8-46190

  • 11N8-46190 - FAN
  • Поз.: 1-17

23 S109-080906

  • S109-080906 - BOLT-SOCKET
  • Поз.: 1-19

24 S037-102056

  • S037-102056 - BOLT-W/WASHER
  • Поз.: 1-20

25 AC102035

  • AC102035 - NUT
  • Поз.: 1-21

26 11Q4-43321

  • 11Q4-43321 - PLATE
  • Поз.: 1-22

27 21LM-08210

  • 21LM-08210 - SENSOR-SPEED
  • Поз.: 1-23

28 AC102151

  • AC102151 - TIE
  • Поз.: 1-24

29 AC102346

  • AC102346 - NUT
  • Поз.: 1-25

30 AC102347

  • AC102347 - WASHER-SPRING
  • Поз.: 1-26

31 31Q4-30200

  • 31Q4-30200 - MOTOR-REMOTE FAN DRIVE
  • Поз.: 3

32 31Q4-30201

  • 31Q4-30201 - MOTOR-FAN
  • Поз.: 3

33 ZTAW-00311

  • ZTAW-00311 - EPPR VAVLE-FAN MOTOR
  • Поз.: 3-1

34 11N8-03161

  • 11N8-03161 - FAN
  • Поз.: 4

35 11QB-60030

  • 11QB-60030 - SPACER
  • Поз.: 5

36 S109-080256

  • S109-080256 - BOLT-SOCKET
  • Поз.: 6

37 11QB-60050

  • 11QB-60050 - STAY
  • Поз.: 7

38 11QB-60051

  • 11QB-60051 - STAY
  • Поз.: 7

39 11QB-40291

  • 11QB-40291 - PIPE ASSY
  • Поз.: 8

40 S037-102026

  • S037-102026 - BOLT-W/WASHER
  • Поз.: 9

41 S109-120356

  • S109-120356 - BOLT-SOCKET
  • Поз.: 10

42 S017-16040D

  • S017-16040D - BOLT-HEX
  • Поз.: 11

43 S411-160006

  • S411-160006 - WASHER-SPRING
  • Поз.: 12

44 S441-160006

  • S441-160006 - WASHER-HARDENED
  • Поз.: 13

45 S109-120406

  • S109-120406 - BOLT-SOCKET
  • Поз.: 14

46 S403-12000B

  • S403-12000B - WASHER-PLAIN
  • Поз.: 15

47 S037-124026

  • S037-124026 - BOLT-W/WASHER
  • Поз.: 16

48 Y172-006004

  • Y172-006004 - O-RING
  • Поз.: 17

49 3008400

  • 3008400 - GASKET-HYD PUMP
  • Поз.: 18
