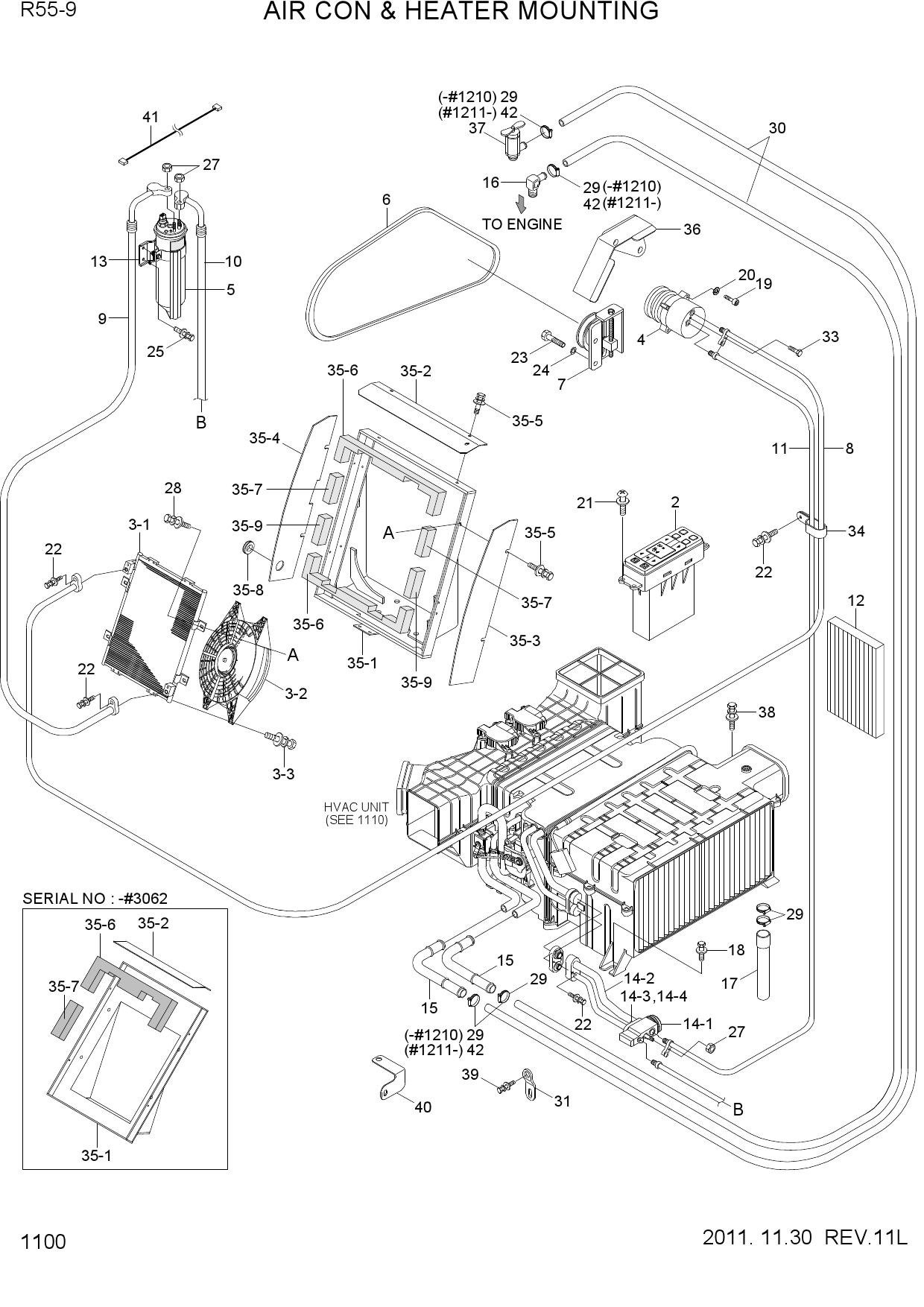

AIR CON & HEATER MOUNTING

AIR CON & HEATER MOUNTING

AIR CON & HEATER MOUNTING

1 11M9-90100

  • 11M9-90100 - CONTROL-AIRCON
  • Поз.: 2

2 11M9-90270

  • 11M9-90270 - COND & F/SHROUD ASSY
  • Поз.: 3

3 XKAN-00042

  • XKAN-00042 - CONDENSER ASSY
  • Поз.: 3-1

4 XKAN-00043

  • XKAN-00043 - FAN & SHROUD ASSY
  • Поз.: 3-2

5 XKAN-00044

  • XKAN-00044 - BOLT-W/WASHER
  • Поз.: 3-3

6 11M9-90200

  • 11M9-90200 - COMPRESSOR
  • Поз.: 4

7 11N6-90060

  • 11N6-90060 - DRIER-RECEIVER
  • Поз.: 5

8 11M9-90260

  • 11M9-90260 - BELT-V
  • Поз.: 6

9 11N1-90180

  • 11N1-90180 - PULLEY-TENSION
  • Поз.: 7

10 11M9-90301

  • 11M9-90301 - DISCHARGE HOSE
  • Поз.: 8

11 11M9-90320

  • 11M9-90320 - HOSE-LIQUID-A
  • Поз.: 9

12 11M9-90331

  • 11M9-90331 - HOSE-LIQUID-B
  • Поз.: 10

13 11M9-90311

  • 11M9-90311 - SUCTION HOSE
  • Поз.: 11

14 11M9-90370

  • 11M9-90370 - FILTER
  • Поз.: 12

15 11N6-90120

  • 11N6-90120 - BRACKET-R/DRIER
  • Поз.: 13

16 11M9-90050

  • 11M9-90050 - PIPE ASSY
  • Поз.: 14

17 XKAN-00045

  • XKAN-00045 - EXPANSION VALVE
  • Поз.: 14-1

18 XKAN-00046

  • XKAN-00046 - EVAP PIPE
  • Поз.: 14-2

19 XKAN-00047

  • XKAN-00047 - BOLT-TXV MTG
  • Поз.: 14-3

20 XKAN-00003

  • XKAN-00003 - O-RING
  • Поз.: 14-4

21 11M9-90060

  • 11M9-90060 - PIPE ASSY
  • Поз.: 15

22 11M9-90810

  • 11M9-90810 - PIPE
  • Поз.: 15

23 21M6-56031

  • 21M6-56031 - ELBOW
  • Поз.: 16

24 11M9-90591

  • 11M9-90591 - HOSE-DRAIN
  • Поз.: 17

25 S037-102556

  • S037-102556 - BOLT-W/WASHER
  • Поз.: 18

26 S109-100356

  • S109-100356 - BOLT-SOCKET
  • Поз.: 19

27 S411-100006

  • S411-100006 - WASHER-SPRING
  • Поз.: 20

28 S131-051526

  • S131-051526 - SCREW-W/WASHER
  • Поз.: 21

29 S035-081556

  • S035-081556 - BOLT-W/WASHER
  • Поз.: 22

30 S015-080556

  • S015-080556 - BOLT-HEX
  • Поз.: 23

31 S403-08200B

  • S403-08200B - WASHER-PLAIN
  • Поз.: 24

32 S035-061526

  • S035-061526 - BOLT-W/WASHER
  • Поз.: 25

33 S205-06100B

  • S205-06100B - NUT-HEX
  • Поз.: 27

34 S037-123056

  • S037-123056 - BOLT-W/WASHER
  • Поз.: 28

35 S520-027000

  • S520-027000 - CLAMP-HOSE
  • Поз.: 29

36 S520-027000

  • S520-027000 - CLAMP-HOSE
  • Поз.: 29

37 11M9-90361

  • 11M9-90361 - HOSE-HEATER
  • Поз.: 30

38 11M9-90362

  • 11M9-90362 - HOSE-HEATER
  • Поз.: 30

39 11M9-90363

  • 11M9-90363 - HOSE-HEATER
  • Поз.: 30

40 11Q6-90290

  • 11Q6-90290 - BRACKET
  • Поз.: 31

41 S018-100356

  • S018-100356 - BOLT-HEX
  • Поз.: 33

42 31E7-0311

  • 31E7-0311 - CLAMP-HOSE
  • Поз.: 34

43 11M9-90353

  • 11M9-90353 - BRACKET
  • Поз.: 35

44 11M9-90410

  • 11M9-90410 - BRACKET
  • Поз.: 35

45 11M9-90503

  • 11M9-90503 - BRACKET WA
  • Поз.: 35-1

46 11M9-90504

  • 11M9-90504 - BRACKET WA
  • Поз.: 35-1

47 11M9-90420

  • 11M9-90420 - BRACKET WA
  • Поз.: 35-1

48 11M9-90512

  • 11M9-90512 - SCREEN PLATE
  • Поз.: 35-2

49 11M9-90513

  • 11M9-90513 - SCREEN PLATE
  • Поз.: 35-2

50 11M9-90514

  • 11M9-90514 - SCREEN PLATE
  • Поз.: 35-2

51 11M9-90531

  • 11M9-90531 - SCREEN PLATE
  • Поз.: 35-3

52 11M9-90522

  • 11M9-90522 - SCREEN PLATE
  • Поз.: 35-4

53 S035-061536

  • S035-061536 - BOLT-W/WASHER
  • Поз.: 35-5

54 11M9-90550

  • 11M9-90550 - SPONGE
  • Поз.: 35-6

55 11M9-90430

  • 11M9-90430 - SPONGE
  • Поз.: 35-6

56 11M9-90560

  • 11M9-90560 - SPONGE
  • Поз.: 35-7

57 11M9-90440

  • 11M9-90440 - SPONGE
  • Поз.: 35-7

58 S681-290400

  • S681-290400 - GROMMET
  • Поз.: 35-8

59 11M9-90460

  • 11M9-90460 - SPONGE
  • Поз.: 35-9

60 11M9-90720

  • 11M9-90720 - COVER WA
  • Поз.: 36

61 E127-3136

  • E127-3136 - VALVE-CUT OFF
  • Поз.: 37

62 S035-061556

  • S035-061556 - BOLT-W/WASHER
  • Поз.: 38

63 S037-101556

  • S037-101556 - BOLT-W/WASHER
  • Поз.: 39

64 11M9-90730

  • 11M9-90730 - BRACKET
  • Поз.: 40

65 21M9-23680

  • 21M9-23680 - HARNESS-EXT
  • WIRE
  • Поз.: 41

66 S572-240006

  • S572-240006 - CLAMP-HOSE
  • WIRE TYPE
  • Поз.: 42
