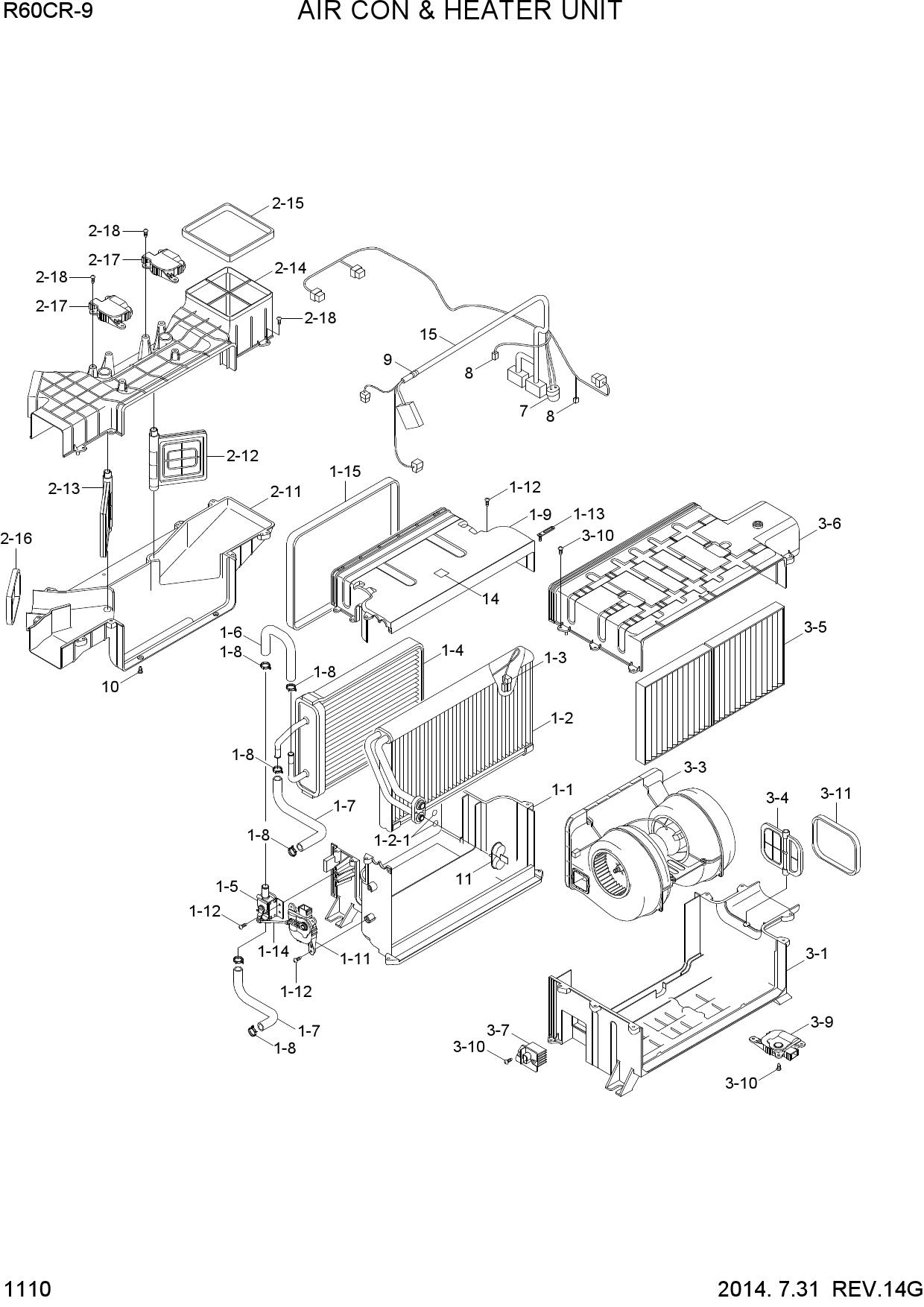

AIR CON & HEATER UNIT

AIR CON & HEATER UNIT

AIR CON & HEATER UNIT

1 XKAN-00041

  • XKAN-00041 - HTR&EVAP UNIT
  • Поз.: 1

2 XKAN-00001

  • XKAN-00001 - HTR EVAP CASE LOWER
  • Поз.: 1-1

3 XKAN-00002

  • XKAN-00002 - EVAP CORE ASSY
  • Поз.: 1-2

4 XKAN-00024

  • XKAN-00024 - O-RING
  • Поз.: 1-2-1

5 XKAN-00004

  • XKAN-00004 - THERMISTOR
  • Поз.: 1-3

6 XKAN-00005

  • XKAN-00005 - HTR CORE ASSY
  • Поз.: 1-4

7 XKAN-00006

  • XKAN-00006 - VALVE ASSY-WATER
  • Поз.: 1-5

8 XKAN-00007

  • XKAN-00007 - WATER HOSE
  • Поз.: 1-6

9 XKAN-00008

  • XKAN-00008 - WATER HOSE IN OUT
  • Поз.: 1-7

10 XKAN-00049

  • XKAN-00049 - CLAMP-WATER HOSE
  • Поз.: 1-8

11 XKAN-00010

  • XKAN-00010 - CASE-UPPER HTR & EVAP
  • Поз.: 1-9

12 XKAN-00011

  • XKAN-00011 - M/ACT ASSY-W/VALVE
  • Поз.: 1-11

13 XKAN-00012

  • XKAN-00012 - SCREW-HIGH LWR
  • Поз.: 1-12

14 XKAN-00097

  • XKAN-00097 - HOLDER-WIRE
  • Поз.: 1-13

15 XKAN-00014

  • XKAN-00014 - ROD TEMP
  • Поз.: 1-14

16 XKAN-00015

  • XKAN-00015 - SEAL EVAP & HTR HVAC
  • Поз.: 1-15

17 XKAN-00099

  • XKAN-00099 - DISTRIBUTOR UNIT
  • Поз.: 2

18 XKAN-00089

  • XKAN-00089 - DISTRIBUTOR LOWER
  • Поз.: 2-11

19 XKAN-00090

  • XKAN-00090 - DOOR ASSY-VENT
  • Поз.: 2-12

20 XKAN-00091

  • XKAN-00091 - DOOR ASSY-FOOT DEF
  • Поз.: 2-13

21 XKAN-00092

  • XKAN-00092 - DISTRIBUTOR-UPPER
  • Поз.: 2-14

22 XKAN-00093

  • XKAN-00093 - SEAL-VENT OUTLET
  • Поз.: 2-15

23 XKAN-00094

  • XKAN-00094 - SEAL-DEF OUTLET
  • Поз.: 2-16

24 XKAN-00095

  • XKAN-00095 - M/ACT ASSY-MODE
  • Поз.: 2-17

25 XKAN-00012

  • XKAN-00012 - SCREW-HIGH LWR
  • Поз.: 2-18

26 XKAN-00025

  • XKAN-00025 - BLW & INTAKE UNIT-12V
  • Поз.: 3

27 XKAN-00026

  • XKAN-00026 - INTAKE CASE LOWER
  • Поз.: 3-1

28 XKAN-00027

  • XKAN-00027 - BLOWER UNIT-12V
  • Поз.: 3-3

29 XKAN-00028

  • XKAN-00028 - FAN & MOTOR ASSY-12V
  • Поз.: 3-3-1

30 XKAN-00029

  • XKAN-00029 - DOOR ASSY INTAKE
  • Поз.: 3-4

31 XKAN-00030

  • XKAN-00030 - FILTER-REC AIR
  • Поз.: 3-5

32 XKAN-00031

  • XKAN-00031 - INTAKE CASE UPPER
  • Поз.: 3-6

33 XKAN-00050

  • XKAN-00050 - FET ASSY
  • Поз.: 3-7

34 XKAN-00039

  • XKAN-00039 - M/ACT ASSY-MODE
  • Поз.: 3-9

35 XKAN-00012

  • XKAN-00012 - SCREW-HIGH LWR
  • Поз.: 3-10

36 XKAN-00033

  • XKAN-00033 - SEAL-INTAKE FRESH
  • Поз.: 3-11

37 XKAN-00035

  • XKAN-00035 - RELAY
  • Поз.: 7

38 XKAN-00040

  • XKAN-00040 - SENSOR
  • Поз.: 8

39 AM27000308

  • AM27000308 - CLAMP-CABLE
  • Поз.: 9

40 XKAN-00012

  • XKAN-00012 - SCREW-HIGH LWR
  • Поз.: 10

41 XKAN-00037

  • XKAN-00037 - CAP-EVAP
  • Поз.: 11

42 XKAN-00096

  • XKAN-00096 - WIRING ASSY-FATC
  • Поз.: 15
