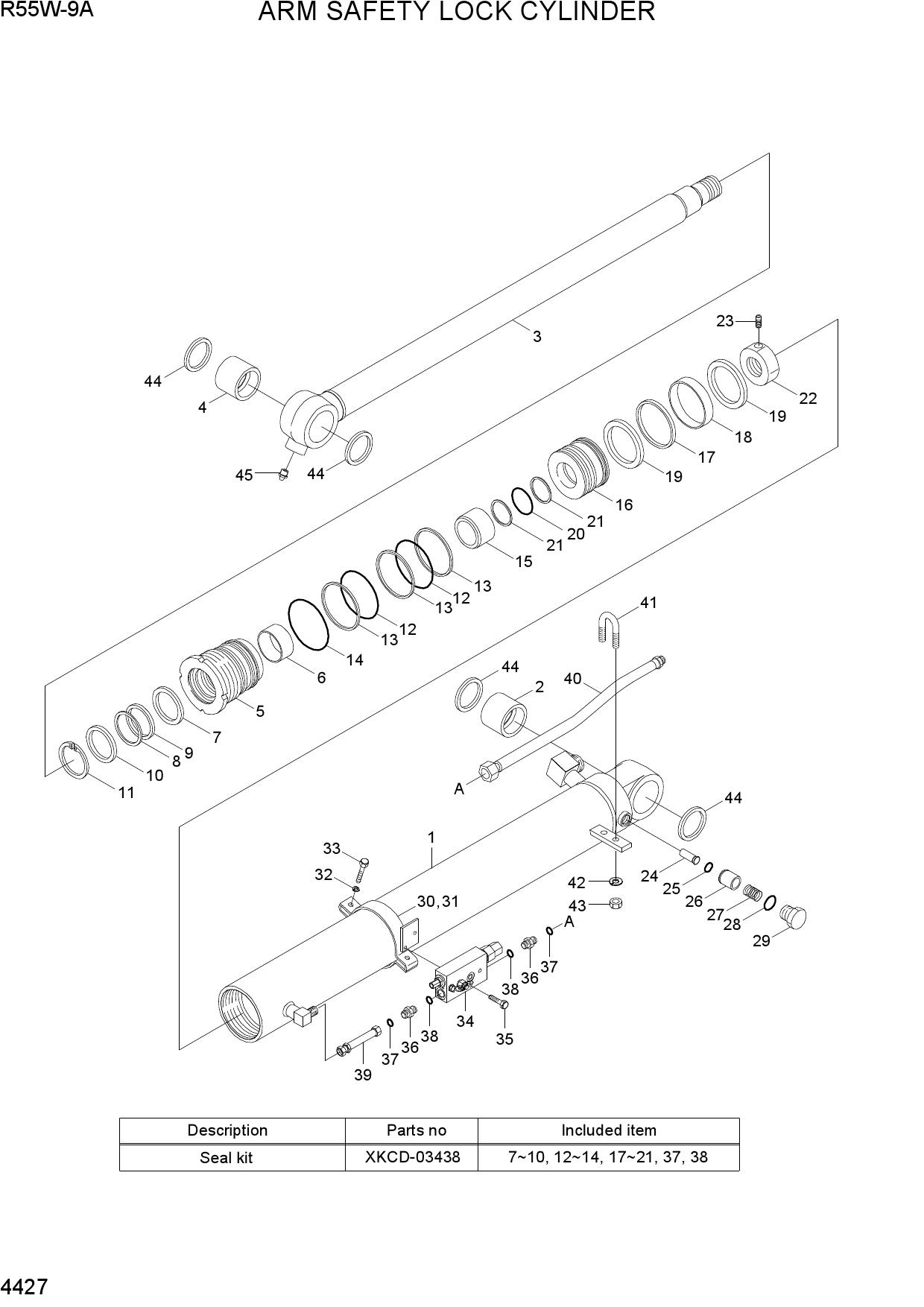

ARM SAFETY LOCK CYLINDER

ARM SAFETY LOCK CYLINDER

ARM SAFETY LOCK CYLINDER

1 XKCD-03432

  • XKCD-03432 - TUBE ASSY
  • Поз.: 1

2 XKCD-02314

  • XKCD-02314 - PIN BUSH
  • Поз.: 2

3 XKCD-00964

  • XKCD-00964 - ROD ASSY
  • Поз.: 3

4 XKCD-02314

  • XKCD-02314 - PIN BUSH
  • Поз.: 4

5 XKCD-03069

  • XKCD-03069 - ROD COVER
  • Поз.: 5

6 XKCD-00966

  • XKCD-00966 - ROD BUSH
  • Поз.: 6

7 XKCD-00971

  • XKCD-00971 - RETAINING RING
  • Поз.: 11

8 XKCD-00975

  • XKCD-00975 - CUSHION RING
  • Поз.: 15

9 XKCD-00976

  • XKCD-00976 - PISTON
  • Поз.: 16

10 XKCD-02281

  • XKCD-02281 - PISTON NUT
  • Поз.: 22

11 XKCD-01222

  • XKCD-01222 - SCREW-SET
  • Поз.: 23

12 XKCD-02330

  • XKCD-02330 - CUSHION PLUNGER
  • Поз.: 24

13 XKCD-01261

  • XKCD-01261 - RING-STOP
  • Поз.: 25

14 XKCD-00983

  • XKCD-00983 - CHECK VALVE
  • Поз.: 26

15 XKCD-00984

  • XKCD-00984 - SPRING
  • Поз.: 27

16 XKCD-00453

  • XKCD-00453 - SPRING SUPPORT
  • Поз.: 28

17 XKCD-00986

  • XKCD-00986 - PLUG-HEX SOCKET
  • Поз.: 29

18 XKCD-03433

  • XKCD-03433 - PIPE BAND ASSY
  • Поз.: 30

19 XKCD-03434

  • XKCD-03434 - PIPE BAND
  • Поз.: 31

20 XKCD-00533

  • XKCD-00533 - WASHER-SPRING
  • Поз.: 32

21 XKCD-01478

  • XKCD-01478 - HEX BOLT
  • Поз.: 33

22 XKCD-03435

  • XKCD-03435 - LOCK VALVE
  • Поз.: 34

23 XKCD-01481

  • XKCD-01481 - HEX SOCKET BOLT
  • Поз.: 35

24 XKCD-03333

  • XKCD-03333 - NIPPLE
  • Поз.: 36

25 XKCD-03436

  • XKCD-03436 - PIPE ASSY
  • Поз.: 39

26 XKCD-03437

  • XKCD-03437 - PIPE ASSY
  • Поз.: 40

27 XKCD-00988

  • XKCD-00988 - U-BOLT
  • Поз.: 41

28 XKCD-00989

  • XKCD-00989 - SPRING WASHER
  • Поз.: 42

29 XKCD-00990

  • XKCD-00990 - HEX NUT
  • Поз.: 43

30 XKCD-00997

  • XKCD-00997 - SEAL-DUST
  • Поз.: 44

31 XKCD-01024

  • XKCD-01024 - NIPPLE-GREASE
  • Поз.: 45

32 XKCD-00996

  • XKCD-00996 - O-RING
  • Поз.: 46
