Главная
/
Бренды
/
Liugong
/
Экскаватор-погрузчик
/
Экскаватор-погрузчик CLG766A
/

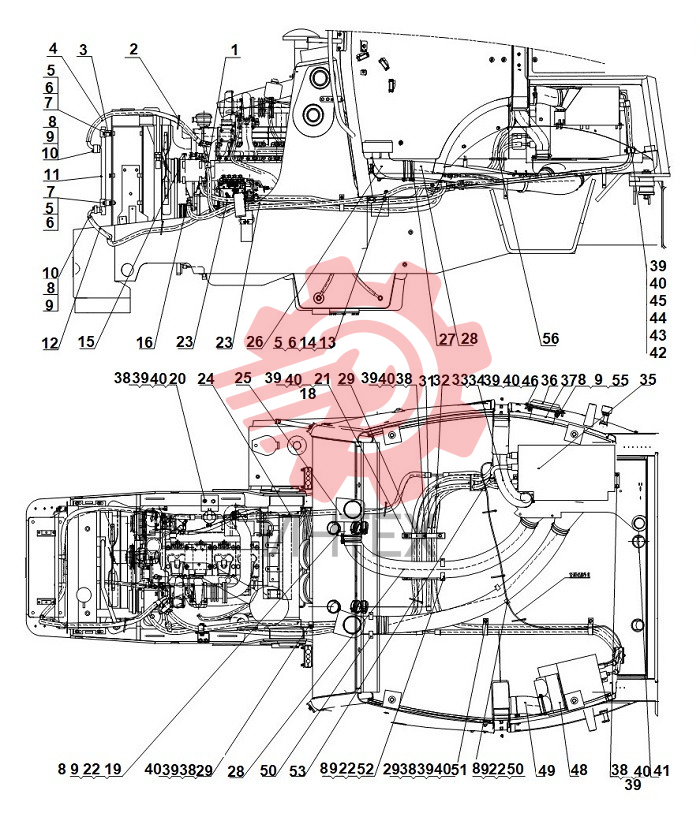

Система кондиционирования воздуха 23E0318 005

Система кондиционирования воздуха 23E0318 005

Система кондиционирования воздуха 23E0318 005

1 46C4879

  • 46C4879 - HOSE GP
  • Кол-во: 1

2 37B0004

  • 37B0004 - NYLON STRAP
  • Кол-во: 6

3 85A1331

  • 85A1331 - GASKET
  • Кол-во: 4

4 46C5064

  • 46C5064 - HOSE
  • Кол-во: 1

5 06B0347

  • 06B0347 - WASHER
  • Кол-во: 7

6 06B0001

  • 06B0001 - WASHER
  • Кол-во: 7

7 00V0344

  • 00V0344 - BOLT
  • Кол-во: 4

8 06B0346

  • 06B0346 - WASHER
  • Кол-во: 12

9 06B0024

  • 06B0024 - WASHER
  • Кол-во: 14

10 00B0169

  • 00B0169 - BOLT
  • Кол-во: 2

11 46C2557

  • 46C2557 - CONDENSER
  • Кол-во: 1

12 46C5063

  • 46C5063 - HOSE
  • Кол-во: 1

13 20A1853

  • 20A1853 - CLIP
  • Кол-во: 1

14 00B0056

  • 00B0056 - BOLT
  • Кол-во: 3

15 46C5054

  • 46C5054 - COMPRESSOR MOUNTING
  • Кол-во: 1

16 46C0486

  • 46C0486 - WATER INLET VALVE
  • Кол-во: 1

18 00B0102

  • 00B0102 - BOLT
  • Кол-во: 2

19 19A1145

  • 19A1145 - CLAMP
  • Кол-во: 1

20 46C6625

  • 46C6625 - REFRIGERANT RECEIVER AS
  • Кол-во: 1

21 15H0066

  • 15H0066 - CLAMP
  • Кол-во: 2

22 00B0021

  • 00B0021 - BOLT
  • Кол-во: 6

23 00C2176

  • 00C2176 - WATER HOSE
  • Кол-во: 2

24 46C4878

  • 46C4878 - HOSE
  • Кол-во: 1

25 85A2405

  • 85A2405 - SPONGE
  • Кол-во: 2

26 00C1697

  • 00C1697 - AIR DUCT AS
  • Кол-во: 2

27 15B0074

  • 15B0074 - CLAMP
  • Кол-во: 6

28 86A1203

  • 86A1203 - AIR DUCT
  • Кол-во: 2

29 20A8661

  • 20A8661 - DOUBLE CLAMP
  • Кол-во: 8

30 13A5659

  • 13A5659 - PLATE
  • Кол-во: 2

31 46C4881

  • 46C4881 - HOSE GP
  • Кол-во: 1

32 46C4880

  • 46C4880 - HOSE
  • Кол-во: 1

33 15B0051

  • 15B0051 - CLAMP
  • Кол-во: 2

34 86A1204

  • 86A1204 - AIR DUCT
  • Кол-во: 1

35 46C5072

  • 46C5072 - EVAPORATOR
  • Кол-во: 1

36 46C3591

  • 46C3591 - FILTER
  • Кол-во: 1

37 46C5726

  • 46C5726 - BLOWER AS
  • Кол-во: 1

38 00B0075

  • 00B0075 - BOLT
  • Кол-во: 15

39 06B0348

  • 06B0348 - WASHER
  • Кол-во: 16

40 06B0005

  • 06B0005 - WASHER
  • Кол-во: 16

41 46C1419

  • 46C1419 - VENT
  • Кол-во: 8

42 20H0333

  • 20H0333 - PLATE
  • Кол-во: 1

43 00B0030

  • 00B0030 - BOLT
  • Кол-во: 1

44 84A0101

  • 84A0101 - RUBBER PLATE
  • Кол-во: 6

45 03B0021

  • 03B0021 - NUT
  • Кол-во: 2

46 04B0059

  • 04B0059 - SCREW
  • Кол-во: 2

48 46C3005

  • 46C3005 - EVAPORATOR
  • Кол-во: 1

49 85A2621

  • 85A2621 - AIR DUCT
  • Кол-во: 1

50 19A1144

  • 19A1144 - CLAMP
  • Кол-во: 2

51 23A9979

  • 23A9979 - PLATE
  • Кол-во: 2

52 19A0605

  • 19A0605 - CLAMP
  • Кол-во: 1

53 01A0364

  • 01A0364 - CONNECTOR
  • Кол-во: 2

54 46C3565

  • 46C3565 - VENT
  • Кол-во: 4

55 04B0074

  • 04B0074 - SCREW
  • Кол-во: 4

56 86A1713

  • 86A1713 - GROMMET
  • Кол-во: 1
