Экскаватор-погрузчик CLG766A
/

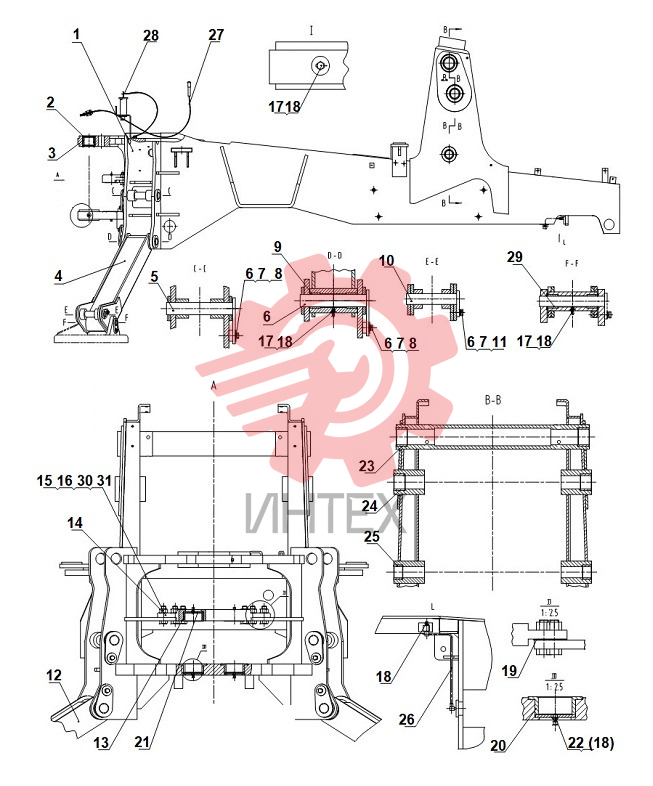

Система рамочная 30E0878 002

Система рамочная 30E0878 002

Система рамочная 30E0878 002

1 30D1299

  • 30D1299 - FRAME
  • Кол-во: 1

2 13J0015

  • 13J0015 - SEAL RING
  • Кол-во: 4

3 55H0047

  • 55H0047 - BUSHING
  • Кол-во: 2

4 31L0021

  • 31L0021 - SUPPORT
  • Кол-во: 1

5 11L0037

  • 11L0037 - PIN
  • Кол-во: 4

6 00B0011

  • 00B0011 - BOLT
  • Кол-во: 6

7 06B0349

  • 06B0349 - WASHER
  • Кол-во: 6

8 06B0127

  • 06B0127 - WASHER
  • Кол-во: 4

9 55H0048

  • 55H0048 - BUSHING
  • Кол-во: 4

10 11L0038

  • 11L0038 - PIN
  • Кол-во: 2

11 06B0007

  • 06B0007 - WASHER
  • Кол-во: 2

12 31L0017

  • 31L0017 - SUPPORT
  • Кол-во: 1

13 55H0049

  • 55H0049 - BUSHING
  • Кол-во: 2

14 18A3263

  • 18A3263 - PLATE
  • Кол-во: 1

15 76A0601

  • 76A0601 - HEX BOLT
  • Кол-во: 6

16 76A0602

  • 76A0602 - NUT
  • Кол-во: 6

17 10B0014

  • 10B0014 - GREASE FITTING
  • Кол-во: 6

18 86A0258

  • 86A0258 - BOOT
  • Кол-во: 11

19 28C0167

  • 28C0167 - SHIM
  • Кол-во: 2

20 55A4211

  • 55A4211 - BUSHING
  • Кол-во: 2

21 53H0003

  • 53H0003 - COVER
  • Кол-во: 4

22 10J0001

  • 10J0001 - GREASE FITTING
  • Кол-во: 4

23 55H0068

  • 55H0068 - BUSHING
  • Кол-во: 2

24 55H0050

  • 55H0050 - BUSHING
  • Кол-во: 2

25 55H0051

  • 55H0051 - BUSHING
  • Кол-во: 2

26 00K0031

  • 00K0031 - FRONT AXLE GREASE LINES
  • Кол-во: 1

27 54C0410

  • 54C0410 - FLEXIBLE SHAFT
  • Кол-во: 1

28 27C0432

  • 27C0432 - PIN GP
  • Кол-во: 1

29 55A4252

  • 55A4252 - BUSHING
  • Кол-во: 4

30 08B0020

  • 08B0020 - PIN
  • Кол-во: 6

31 06B0016

  • 06B0016 - WASHER
  • Кол-во: 6
