Экскаватор-погрузчик CLG766A
/

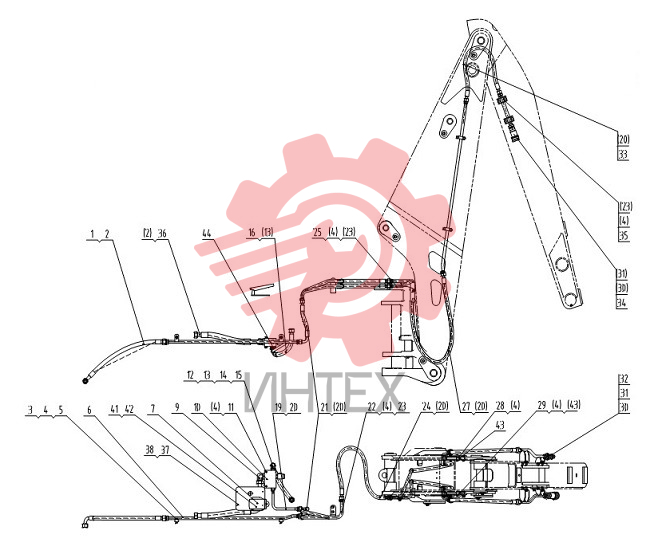

Система вспомогательная гидравлическая 15E0823 005

Система вспомогательная гидравлическая 15E0823 005

Система вспомогательная гидравлическая 15E0823 005

1 07C2742

  • 07C2742 - HOSE AS
  • Кол-во: 1

2 12B0402

  • 12B0402 - O-RING
  • Кол-во: 4

3 06B0001

  • 06B0001 - WASHER
  • Кол-во: 2

4 06B0347

  • 06B0347 - WASHER
  • Кол-во: 26

5 00B0019

  • 00B0019 - BOLT
  • Кол-во: 2

6 10D6352

  • 10D6352 - TUBE AS
  • Кол-во: 1

7 13C0115

  • 13C0115 - SWITCH
  • Кол-во: 1

9 31C0488

  • 31C0488 - CONNECTOR
  • Кол-во: 1

10 12C2685

  • 12C2685 - SOLENOID VALVE
  • Кол-во: 1

11 01B0028

  • 01B0028 - BOLT
  • Кол-во: 2

12 31C0098

  • 31C0098 - CONNECTOR
  • Кол-во: 1

13 12B0504

  • 12B0504 - O-RING
  • Кол-во: 1

14 31C0083

  • 31C0083 - ELBOW
  • Кол-во: 1

15 12B0493

  • 12B0493 - O-RING
  • Кол-во: 3

16 06C8382

  • 06C8382 - HOSE AS
  • Кол-во: 1

19 10D7795

  • 10D7795 - TUBE AS
  • Кол-во: 1

20 12B0496

  • 12B0496 - O-RING
  • Кол-во: 17

21 06C6987

  • 06C6987 - HOSE AS
  • Кол-во: 2

22 10D6403

  • 10D6403 - TUBE AS
  • Кол-во: 1

23 00B0012

  • 00B0012 - BOLT
  • Кол-во: 24

24 06C6986

  • 06C6986 - HOSE AS
  • Кол-во: 2

25 10D7791

  • 10D7791 - TUBE AS
  • Кол-во: 1

27 06C8040

  • 06C8040 - HOSE AS
  • Кол-во: 2

28 10D7769

  • 10D7769 - TUBE AS
  • Кол-во: 1

29 10D7768

  • 10D7768 - TUBE AS
  • Кол-во: 1

30 76A0151

  • 76A0151 - SNAP RING
  • Кол-во: 2

31 12B0013

  • 12B0013 - O-RING
  • Кол-во: 2

32 30C1312

  • 30C1312 - COUPLER CONNECTOR
  • Кол-во: 1

33 06C7791

  • 06C7791 - HOSE AS
  • Кол-во: 2

34 30C1311

  • 30C1311 - COUPLER CONNECTOR
  • Кол-во: 1

35 10D7766

  • 10D7766 - TUBE AS
  • Кол-во: 2

36 07C3477

  • 07C3477 - HOSE AS
  • Кол-во: 1

37 11A7818

  • 11A7818 - PANEL
  • Кол-во: 1

38 04B0074

  • 04B0074 - SCREW
  • Кол-во: 4

41 83A0165

  • 83A0165 - GROMMET
  • Кол-во: 1

42 08C4530

  • 08C4530 - HARNESS
  • Кол-во: 1

43 00B0002

  • 00B0002 - BOLT
  • Кол-во: 8

44 31C0452

  • 31C0452 - CONNECTOR
  • Кол-во: 1
