Погрузчик фронтальный CLG836
/

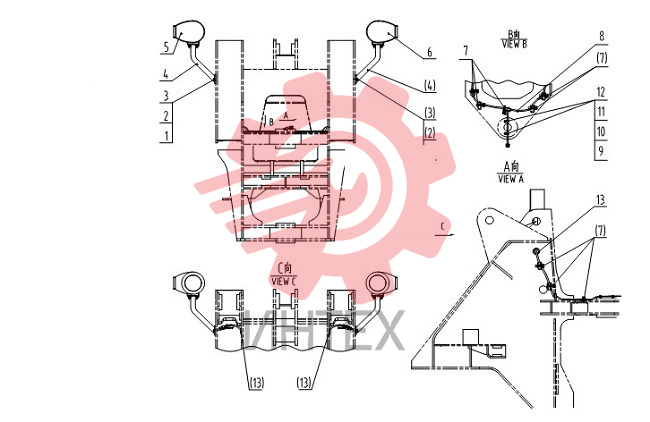

Проводка передней рамы 46K0004 003

Проводка передней рамы 46K0004 003

Проводка передней рамы 46K0004 003

1 00B0012

  • 00B0012 - BOLT
  • Кол-во: 4

2 06B0001

  • 06B0001 - WASHER
  • Кол-во: 4

3 06B0002

  • 06B0002 - WASHER
  • Кол-во: 4

4 00L0005

  • 00L0005 - MOUNTING BRACKET
  • Кол-во: 2

5 32J0005

  • 32J0005 - LIGHT
  • Кол-во: 1

6 32J0006

  • 32J0006 - LIGHT
  • Кол-во: 1

7 37B0004

  • 37B0004 - NYLON STRAP
  • Кол-во: 14

8 08C4408

  • 08C4408 - FRONT FRAME HARNESS
  • Кол-во: 1

9 04B0056

  • 04B0056 - SCREW
  • Кол-во: 2

10 06B0024

  • 06B0024 - WASHER
  • Кол-во: 2

11 06B0003

  • 06B0003 - WASHER
  • Кол-во: 2

12 36B0465

  • 36B0465 - CLIP
  • Кол-во: 2

13 83A0308

  • 83A0308 - GROMMET
  • Кол-во: 2
