Погрузчик фронтальный CLG836
/

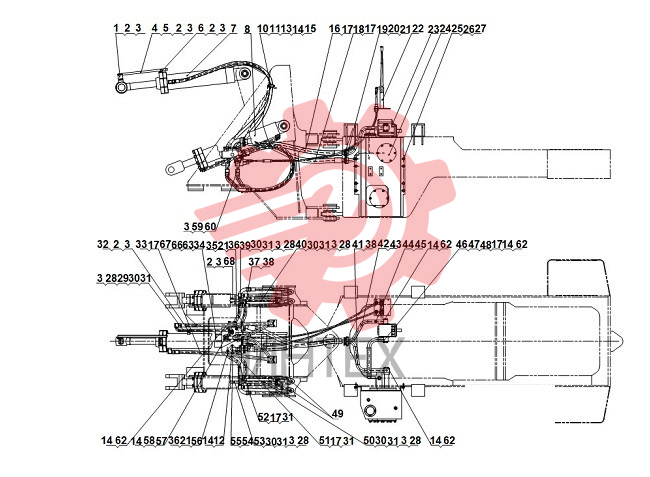

Система рабочая гидравлическая 11M0001 011

Система рабочая гидравлическая 11M0001 011

Система рабочая гидравлическая 11M0001 011

1 22A0344

  • 22A0344 - SUPPORT
  • Кол-во: 1

2 00B0075

  • 00B0075 - BOLT
  • Кол-во: 16

3 06B0348

  • 06B0348 - WASHER
  • Кол-во: 40

4 64H0004

  • 64H0004 - INDICATING ROD
  • Кол-во: 1

5 64H0012

  • 64H0012 - INDICATING ROD
  • Кол-во: 1

6 20A0154

  • 20A0154 - POINTER
  • Кол-во: 1

7 10K0002

  • 10K0002 - TILTING CYLINDER
  • Кол-во: 1

8 10K0001

  • 10K0001 - BOOM CYLINDER
  • Кол-во: 2

10 12H0035

  • 12H0035 - PLATE
  • Кол-во: 2

11 81H0005

  • 81H0005 - CLAMP
  • Кол-во: 4

12 00B0012

  • 00B0012 - BOLT
  • Кол-во: 1

13 01B0083

  • 01B0083 - BOLT
  • Кол-во: 4

14 06B0347

  • 06B0347 - WASHER
  • Кол-во: 37

15 34H0012

  • 34H0012 - BUSHING
  • Кол-во: 4

16 07K0002

  • 07K0002 - HOSE AS
  • Кол-во: 1

17 12B0287

  • 12B0287 - O-RING
  • Кол-во: 9

18 07K0001

  • 07K0001 - HOSE AS
  • Кол-во: 1

19 72A0010

  • 72A0010 - PLATE
  • Кол-во: 8

20 00B0035

  • 00B0035 - BOLT
  • Кол-во: 16

21 06B0349

  • 06B0349 - WASHER
  • Кол-во: 20

22 24K0006

  • 24K0006 - CONTROL LEVER AS
  • Кол-во: 1

23 11K0006

  • 11K0006 - GEAR PUMP
  • Кол-во: 1

24 21K0001

  • 21K0001 - HYDRAULIC OIL TANK
  • Кол-во: 1

25 00B0025

  • 00B0025 - BOLT
  • Кол-во: 8

26 06B0350

  • 06B0350 - WASHER
  • Кол-во: 8

27 06B0009

  • 06B0009 - WASHER
  • Кол-во: 8

28 04B0049

  • 04B0049 - SCREW
  • Кол-во: 20

29 10L0017

  • 10L0017 - PIPE AS
  • Кол-во: 1

30 12B0114

  • 12B0114 - O-RING
  • Кол-во: 5

31 12B0021

  • 12B0021 - O-RING
  • Кол-во: 10

32 15B0064

  • 15B0064 - CLAMP
  • Кол-во: 1

33 06K0004

  • 06K0004 - HOSE AS
  • Кол-во: 2

34 12K0008

  • 12K0008 - CONTROL VALVE
  • Кол-во: 1

35 01B0206

  • 01B0206 - BOLT
  • Кол-во: 2

36 03B0003

  • 03B0003 - NUT
  • Кол-во: 4

37 10L0005

  • 10L0005 - PIPE AS
  • Кол-во: 1

38 12B0076

  • 12B0076 - O-RING
  • Кол-во: 2

39 10L0010

  • 10L0010 - PIPE AS
  • Кол-во: 1

40 10L0009

  • 10L0009 - PIPE AS
  • Кол-во: 1

41 10L0006

  • 10L0006 - PIPE AS
  • Кол-во: 1

42 10D4193

  • 10D4193 - TUBE AS
  • Кол-во: 1

43 12B0251

  • 12B0251 - O-RING
  • Кол-во: 1

44 03B0093

  • 03B0093 - PLUG
  • Кол-во: 1

45 12B0351

  • 12B0351 - O-RING
  • Кол-во: 1

46 10L0008

  • 10L0008 - PIPE AS
  • Кол-во: 1

47 30H0002

  • 30H0002 - SUCTION HOSE
  • Кол-во: 1

48 15B0011

  • 15B0011 - CLAMP
  • Кол-во: 2

49 06K0006

  • 06K0006 - HOSE AS
  • Кол-во: 4

50 10L0011

  • 10L0011 - PIPE AS
  • Кол-во: 1

51 10L0013

  • 10L0013 - PIPE AS
  • Кол-во: 1

52 10L0014

  • 10L0014 - PIPE AS
  • Кол-во: 1

53 10L0012

  • 10L0012 - PIPE AS
  • Кол-во: 1

54 10L0004

  • 10L0004 - PIPE AS
  • Кол-во: 1

55 12B0302

  • 12B0302 - O-RING
  • Кол-во: 1

56 00B0115

  • 00B0115 - BOLT
  • Кол-во: 2

57 72A0035

  • 72A0035 - SPLIT FLANGE
  • Кол-во: 8

58 00B0019

  • 00B0019 - BOLT
  • Кол-во: 16

59 02J0001

  • 02J0001 - STUD BOLT
  • Кол-во: 2

60 03B0021

  • 03B0021 - NUT
  • Кол-во: 8

62 01B0100

  • 01B0100 - BOLT
  • Кол-во: 16

63 12C2371

  • 12C2371 - RELIEF VALVE
  • Кол-во: 1

66 12C2372

  • 12C2372 - RELIEF VALVE
  • Кол-во: 1

67 12C2933

  • 12C2933 - RELIEF VALVE
  • Кол-во: 1

68 19A7169

  • 19A7169 - CLAMP
  • Кол-во: 4
