Погрузчик фронтальный CLG836
/

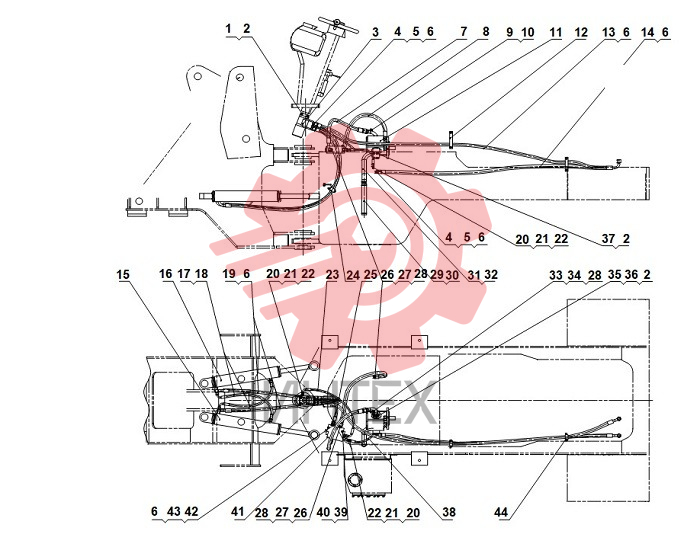

Система гидравлическая рулевого управления 10M0001 008

Система гидравлическая рулевого управления 10M0001 008

Система гидравлическая рулевого управления 10M0001 008

1 00B0012

  • 00B0012 - BOLT
  • Кол-во: 4

2 06B0002

  • 06B0002 - WASHER
  • Кол-во: 12

3 12C2656

  • 12C2656 - METERING PUMP
  • Кол-во: 1

4 00A0217

  • 00A0217 - CONNECTOR
  • Кол-во: 5

5 12B0291

  • 12B0291 - O-RING
  • Кол-во: 5

6 12B0370

  • 12B0370 - O-RING
  • Кол-во: 10

7 06K0057

  • 06K0057 - HOSE AS
  • Кол-во: 1

8 06K0055

  • 06K0055 - HOSE AS
  • Кол-во: 1

9 03B0093

  • 03B0093 - PLUG
  • Кол-во: 1

10 12B0351

  • 12B0351 - O-RING
  • Кол-во: 1

11 11K0006

  • 11K0006 - GEAR PUMP
  • Кол-во: 1

12 09K0008

  • 09K0008 - CLAMP
  • Кол-во: 1

13 06K0010

  • 06K0010 - HOSE AS
  • Кол-во: 1

14 06K0011

  • 06K0011 - HOSE AS
  • Кол-во: 1

15 10K0027

  • 10K0027 - STEERING CYLINDER-LH
  • Кол-во: 1

16 10K0028

  • 10K0028 - STEERING CYLINDER-RH
  • Кол-во: 1

17 06K0007

  • 06K0007 - HOSE AS
  • Кол-во: 2

18 12B0285

  • 12B0285 - O-RING
  • Кол-во: 4

19 06K0008

  • 06K0008 - HOSE AS
  • Кол-во: 2

20 00H0065

  • 00H0065 - CONNECTOR
  • Кол-во: 4

21 12B0380

  • 12B0380 - O-RING
  • Кол-во: 4

22 12B0284

  • 12B0284 - O-RING
  • Кол-во: 4

23 05K0005

  • 05K0005 - HOSE AS
  • Кол-во: 1

24 09K0003

  • 09K0003 - CLAMP
  • Кол-во: 1

25 06K0062

  • 06K0062 - HOSE AS
  • Кол-во: 1

26 00H0066

  • 00H0066 - CONNECTOR
  • Кол-во: 3

27 12B0379

  • 12B0379 - O-RING
  • Кол-во: 3

28 12B0021

  • 12B0021 - O-RING
  • Кол-во: 4

29 30H0002

  • 30H0002 - SUCTION HOSE
  • Кол-во: 1

30 15B0011

  • 15B0011 - CLAMP
  • Кол-во: 2

31 10D2484

  • 10D2484 - PIPE AS
  • Кол-во: 1

32 12B0287

  • 12B0287 - O-RING
  • Кол-во: 1

33 10L0003

  • 10L0003 - PIPE AS
  • Кол-во: 1

34 12B0251

  • 12B0251 - O-RING
  • Кол-во: 1

35 72A0027

  • 72A0027 - PLATE
  • Кол-во: 1

36 00B0019

  • 00B0019 - BOLT
  • Кол-во: 4

37 01B0100

  • 01B0100 - BOLT
  • Кол-во: 4

38 05K0017

  • 05K0017 - HOSE AS
  • Кол-во: 1

39 00B0191

  • 00B0191 - BOLT
  • Кол-во: 2

40 06B0006

  • 06B0006 - WASHER
  • Кол-во: 2

41 12K0007

  • 12K0007 - PRIORITY VALVE
  • Кол-во: 1

42 00H0067

  • 00H0067 - CONNECTOR
  • Кол-во: 1

43 12B0339

  • 12B0339 - O-RING
  • Кол-во: 1

44 09K0009

  • 09K0009 - CLAMP
  • Кол-во: 1
