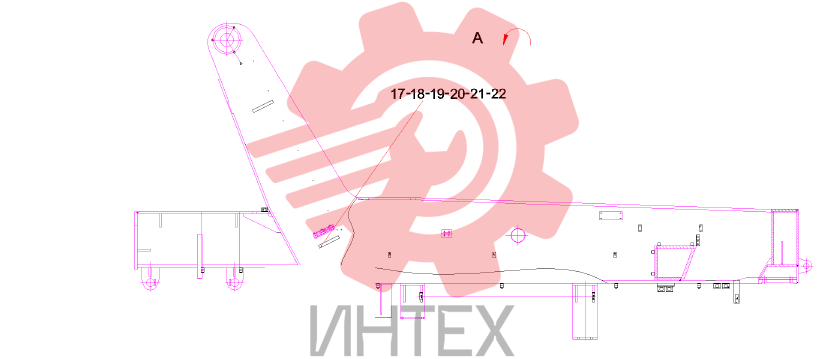

Схема каркасного хомута для труб (часть 3)

Схема каркасного хомута для труб (часть 3)

Схема каркасного хомута для труб (часть 3)

17 A820101350321

  • A820101350321 - Крышка трубного хомута
  • Кол-во: 2

18 A210111000029

  • A210111000029 - Болт M10x50GB5783
  • Кол-во: 6

19 A210421000003

  • A210421000003 - Шайба
  • Кол-во: 6

20 12768531

  • 12768531 - Корпус комбинированного хомута трубы распределителя
  • Кол-во: 2

21 12768533

  • 12768533 - Корпус комбинированного хомута трубы распределителя
  • Кол-во: 2

22 A210111000071

  • A210111000071 - Болт
  • Кол-во: 4
