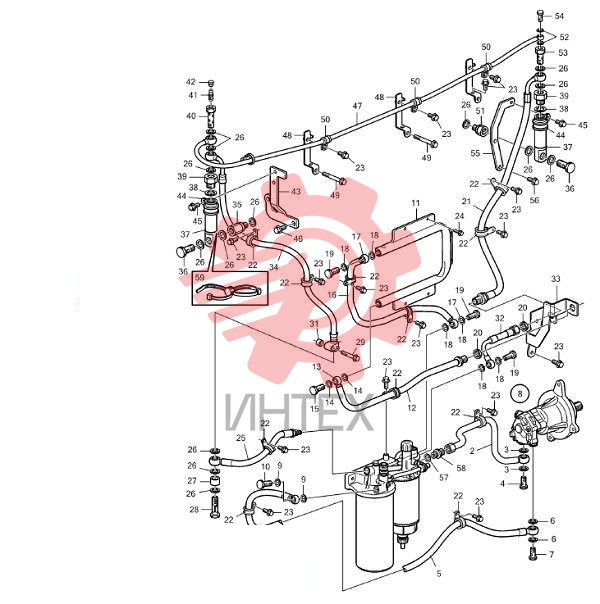

Система топливная 1TAD1340VE VOLVO

Система топливная 1TAD1340VE VOLVO

Система топливная 1TAD1340VE VOLVO

2 60199168

  • 60199168 - Трубка топливная 20920419
  • Кол-во: 1

5 60199171

  • 60199171 - Трубка топливная 3594679
  • Кол-во: 1

5 60199169

  • 60199169 - Кольцо уплотнительное 20852765
  • Кол-во: 2

6 60199170

  • 60199170 - Болт полый 991046
  • Кол-во: 1

7 60199169

  • 60199169 - Кольцо уплотнительное 20852765
  • Кол-во: 2

11 60199173

  • 60199173 - Радиатор 20562394
  • Кол-во: 6

12 60199174

  • 60199174 - Трубка топливная 20892118
  • Кол-во: 1

13 60131013

  • 60131013 - Патрубок стыковочный Volvo
  • Кол-во: 1

13 60199172

  • 60199172 - Болт полый 991048
  • Кол-во: 1

15 60199172

  • 60199172 - Болт полый 991048
  • Кол-во: 1

16 60203770

  • 60203770 - Трубка топливная 21145025
  • Кол-во: 1

16 60191116

  • 60191116 - Кольцо уплотнительное 20852764
  • Кол-во: 6

17 60203771

  • 60203771 - Соединитель 945614
  • Кол-во: 2

17 60199170

  • 60199170 - Болт полый 991046
  • Кол-во: 3

18 60191116

  • 60191116 - Кольцо уплотнительное 20852764
  • Кол-во: 2

20 60131657

  • 60131657 - Гайка Volvo
  • Кол-во: 2

21 60199177

  • 60199177 - Трубка топливная 3594057
  • Кол-во: 1

22 60092371

  • 60092371 - Зажим крепёжный 949747 Volvo
  • Кол-во: 9

23 60094286

  • 60094286 - Болт с фланцем 946440 Volvo
  • Кол-во: 15

24 60199178

  • 60199178 - Болт с фланцем 948746
  • Кол-во: 6

24 60199169

  • 60199169 - Кольцо уплотнительное 20852765
  • Кол-во: 9

25 60199179

  • 60199179 - Трубка топливная 3888407
  • Кол-во: 1

26 60199169

  • 60199169 - Кольцо уплотнительное 20852765
  • Кол-во: 2

27 60199180

  • 60199180 - Втулка распорная 991656
  • Кол-во: 1

28 60199181

  • 60199181 - Болт полый 21014054
  • Кол-во: 1

29 60092399

  • 60092399 - Винт 973924 Volvo
  • Кол-во: 1

31 60199182

  • 60199182 - Втулка распорная 843075
  • Кол-во: 1

32 60199183

  • 60199183 - Трубка топливная 3888420
  • Кол-во: 1

33 60199184

  • 60199184 - Кронштейн 21148577
  • Кол-во: 1

33 60199170

  • 60199170 - Болт полый 991046
  • Кол-во: 2

34 60199185

  • 60199185 - Трубка топливная 3594065
  • Кол-во: 1

35 60199186

  • 60199186 - Трубка переходная 3849956
  • Кол-во: 1

36 60199170

  • 60199170 - Болт полый 991046
  • Кол-во: 1

38 60199188

  • 60199188 - Шайба 20899253
  • Кол-во: 2

39 60199189

  • 60199189 - Адаптер 992272
  • Кол-во: 2

40 60199190

  • 60199190 - Болт полый 3595373
  • Кол-во: 1

41 60199191

  • 60199191 - Приёмник 20548012
  • Кол-во: 1

42 60199192

  • 60199192 - Крышка защитная 20547976
  • Кол-во: 1

43 60199193

  • 60199193 - Кронштейн 3594593
  • Кол-во: 1

44 60199194

  • 60199194 - Зажим трубы 943717
  • Кол-во: 2

45 60094284

  • 60094284 - Гайка фланцевая 947107 Volvo
  • Кол-во: 2

46 60094287

  • 60094287 - Болт с фланцем 946441Volvo
  • Кол-во: 2

47 60199195

  • 60199195 - Трубка топливная 21216738
  • Кол-во: 1

48 60199196

  • 60199196 - Кронштейн 3848818
  • Кол-во: 3

49 60092462

  • 60092462 - Болт с фланцем 965181Volvo
  • Кол-во: 2

50 60199197

  • 60199197 - Зажим трубы 942542
  • Кол-во: 3

51 60199198

  • 60199198 - Трубка переходная 3849957
  • Кол-во: 1

52 60199199

  • 60199199 - Кольцо уплотнительное 20852762
  • Кол-во: 2

53 60199200

  • 60199200 - Болт полый 3595375
  • Кол-во: 1

54 60131524

  • 60131524 - Болт полый Volvo
  • Кол-во: 1

55 60199201

  • 60199201 - Кронштейн 3594376
  • Кол-во: 1

56 B229900005655

  • B229900005655 - Болт вентилятора
  • Кол-во: 2

57 60199202

  • 60199202 - Кольцо уплотнительное 20869259
  • Кол-во: 1

58 60199203

  • 60199203 - Приёмник 946602
  • Кол-во: 1

59 60199204

  • 60199204 - Обруч крепёжный 20885497
  • Кол-во: 1
