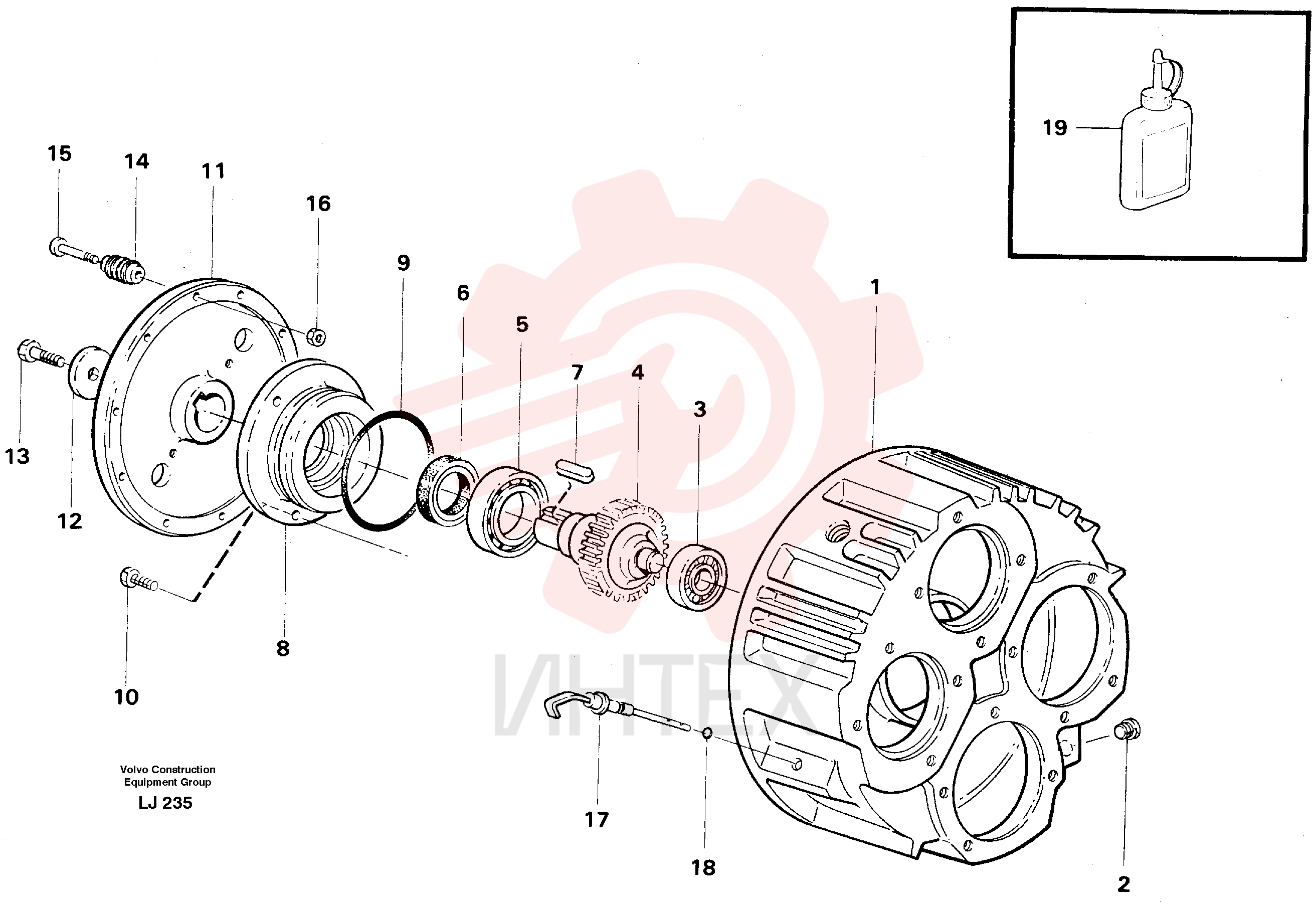

VOE 14242121 Редуктор насоса (часть 1)

VOE 14242121 Редуктор насоса (часть 1)

VOE 14242121 Редуктор насоса (часть 1)

— VOE 14242121

  • VOE 14242121 - Редуктор насоса

1 VOE 14237961

  • VOE 14237961 - Картер шестерён

2 VOE 14023409

  • VOE 14023409 - Пробка (заглушка)

2 VOE 14023409

  • VOE 14023409 - Пробка (заглушка)

3 VOE 4881081

  • VOE 4881081 - Подшипник

3 VOE 4881081

  • VOE 4881081 - Подшипник

4 VOE 14243007

  • VOE 14243007 - Вал приводной (ведущий)

5 VOE 7011019

  • VOE 7011019 - Подшипник шариковый

5 VOE 7011019

  • VOE 7011019 - Подшипник шариковый

6 VOE 14043388

  • VOE 14043388 - Уплотнение радиальное

7 VOE 14025200

  • VOE 14025200 - Клин

7 VOE 14025200

  • VOE 14025200 - Клин

8 VOE 14237963

  • VOE 14237963 - Крышка

8 VOE 14237963

  • VOE 14237963 - Крышка

9 VOE 925033

  • VOE 925033 - Кольцо уплотнительное (О-кольцо)

9 VOE 925033

  • VOE 925033 - Кольцо уплотнительное (О-кольцо)

10 VOE 13970969

  • VOE 13970969 - Винт с шестигранной головкой
  • Фиксатор резьбы

11 VOE 14255720

  • VOE 14255720 - Полумуфта
  • CM 3361

11 VOE 14255720

  • VOE 14255720 - Полумуфта
  • CM 3361

12 VOE 14005061

  • VOE 14005061 - Шайба

12 VOE 14005061

  • VOE 14005061 - Шайба

13 VOE 13970949

  • VOE 13970949 - Винт с шестигранной головкой
  • Фиксатор резьбы

13 VOE 13970949

  • VOE 13970949 - Винт с шестигранной головкой
  • Фиксатор резьбы

14 VOE 14043411

  • VOE 14043411 - Муфта включения

14 VOE 14043411

  • VOE 14043411 - Муфта включения

15 VOE 14041593

  • VOE 14041593 - Болт

15 VOE 14041593

  • VOE 14041593 - Болт

16 VOE 940176

  • VOE 940176 - Гайка шестигранная
  • Фиксатор резьбы

16 VOE 940176

  • VOE 940176 - Гайка шестигранная
  • Фиксатор резьбы

17 VOE 14237117

  • VOE 14237117 - Щуп

18 VOE 925055

  • VOE 925055 - Кольцо уплотнительное (О-кольцо)

18 VOE 925055

  • VOE 925055 - Кольцо уплотнительное (О-кольцо)

19 VOE 14024293

  • VOE 14024293 - Фиксатор резьбы

19 VOE 14024293

  • VOE 14024293 - Фиксатор резьбы
